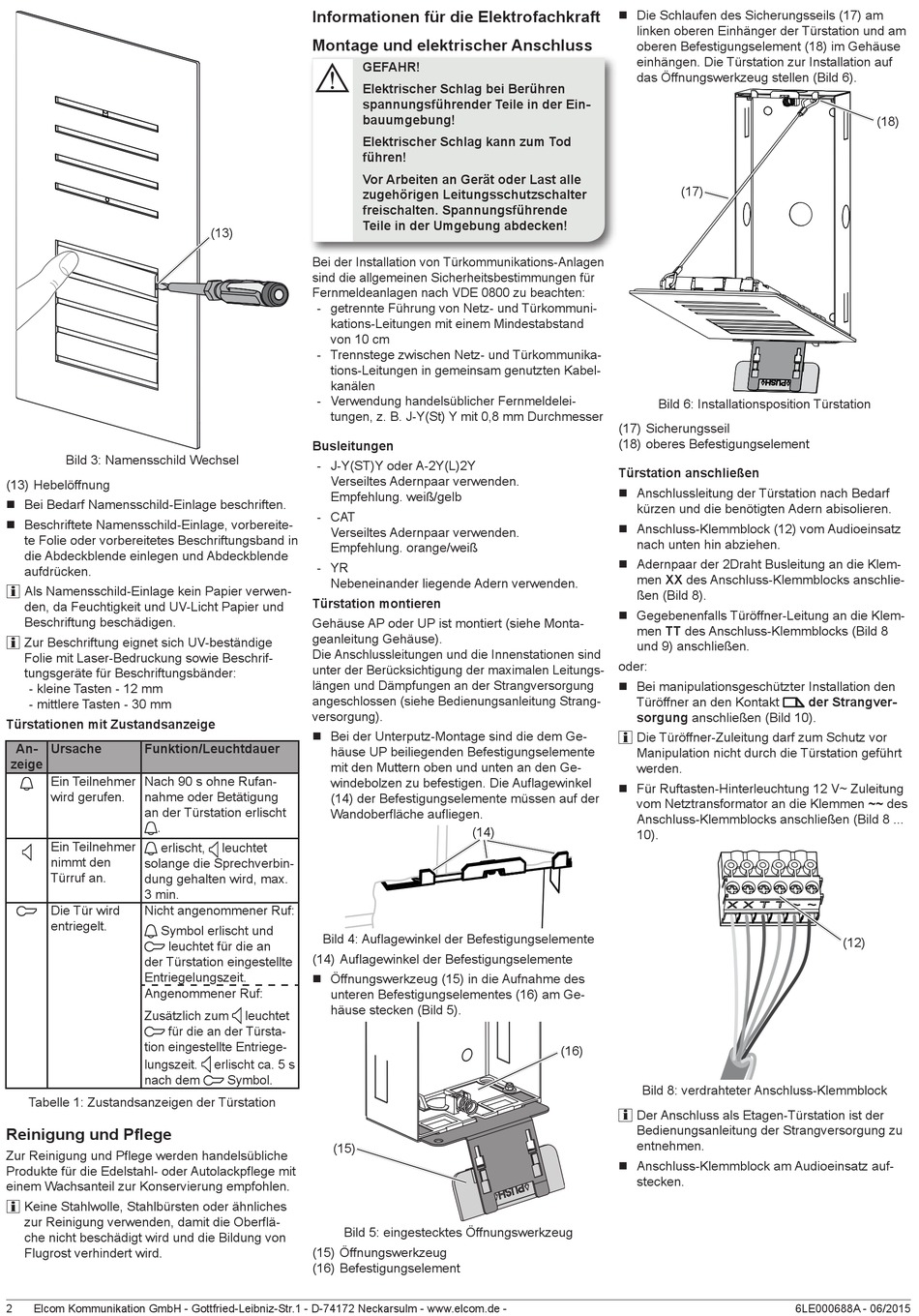

Bild 3: Namensschild Wechsel
(13) Hebelöffnung
„ Bei Bedarf Namensschild-Einlage beschriften.
„ Beschriftete Namensschild-Einlage, vorbereite-
te Folie oder vorbereitetes Beschriftungsband in
die Abdeckblende einlegen und Abdeckblende
aufdrücken.
i
Als Namensschild-Einlage kein Papier verwen-
den, da Feuchtigkeit und UV-Licht Papier und
Beschriftung beschädigen.
i
Zur Beschriftung eignet sich UV-beständige
Folie mit Laser-Bedruckung sowie Beschrif-
tungsgeräte für Beschriftungsbänder:
- kleine Tasten - 12 mm
- mittlere Tasten - 30 mm
Türstationen mit Zustandsanzeige
An-
Ursache
Funktion/Leuchtdauer
zeige
Ein Teilnehmer
Nach 90 s ohne Rufan-
wird gerufen.
nahme oder Betätigung
an der Türstation erlischt
.
Ein Teilnehmer
erlischt,
nimmt den
solange die Sprechverbin-
Türruf an.
dung gehalten wird, max.
3 min.
Die Tür wird
Nicht angenommener Ruf:
entriegelt.
Symbol erlischt und
leuchtet für die an
der Türstation eingestellte
Entriegelungszeit.
Angenommener Ruf:
Zusätzlich zum
für die an der Türsta-
tion eingestellte Entriege-
lungszeit.
nach dem
Tabelle 1: Zustandsanzeigen der Türstation
Reinigung und Pflege
Zur Reinigung und Pflege werden handelsübliche
Produkte für die Edelstahl- oder Autolackpflege mit
einem Wachsanteil zur Konservierung empfohlen.
i
Keine Stahlwolle, Stahlbürsten oder ähnliches
zur Reinigung verwenden, damit die Oberflä-
che nicht beschädigt wird und die Bildung von
Flugrost verhindert wird.
2
Elcom Kommunikation GmbH - Gottfried-Leibniz-Str.1 - D-74172 Neckarsulm - www.elcom.de -
Informationen für die Elektrofachkraft
Montage und elektrischer Anschluss
GEFAHR!
ç
Elektrischer Schlag bei Berühren
spannungsführender Teile in der Ein-
bauumgebung!
Elektrischer Schlag kann zum Tod
führen!
Vor Arbeiten an Gerät oder Last alle
zugehörigen Leitungsschutzschalter
freischalten. Spannungsführende
Teile in der Umgebung abdecken!
(13)
Bei der Installation von Türkommunikations-Anlagen
sind die allgemeinen Sicherheitsbestimmungen für
Fernmeldeanlagen nach VDE 0800 zu beachten:
- getrennte Führung von Netz- und Türkommuni-
kations-Leitungen mit einem Mindestabstand
von 10 cm
- Trennstege zwischen Netz- und Türkommunika-
tions-Leitungen in gemeinsam genutzten Kabel-
kanälen
- Verwendung handelsüblicher Fernmeldelei-
tungen, z. B. J-Y(St) Y mit 0,8 mm Durchmesser
Busleitungen
- J-Y(ST)Y oder A-2Y(L)2Y
Verseiltes Adernpaar verwenden.
Empfehlung. weiß/gelb
- CAT
Verseiltes Adernpaar verwenden.
Empfehlung. orange/weiß
- YR
Nebeneinander liegende Adern verwenden.
Türstation montieren
Gehäuse AP oder UP ist montiert (siehe Monta-
geanleitung Gehäuse).
Die Anschlussleitungen und die Innenstationen sind
unter der Berücksichtigung der maximalen Leitungs-
längen und Dämpfungen an der Strangversorgung
angeschlossen (siehe Bedienungsanleitung Strang-
versorgung).
„ Bei der Unterputz-Montage sind die dem Ge-
häuse UP beiliegenden Befestigungselemente
mit den Muttern oben und unten an den Ge-
windebolzen zu befestigen. Die Auflagewinkel
(14) der Befestigungselemente müssen auf der
Wandoberfläche aufliegen.
leuchtet
Bild 4: Auflagewinkel der Befestigungselemente
(14) Auflagewinkel der Befestigungselemente
„ Öffnungswerkzeug (15) in die Aufnahme des
unteren Befestigungselementes (16) am Ge-
häuse stecken (Bild 5).
leuchtet
erlischt ca. 5 s
Symbol.
(15)
Bild 5: eingestecktes Öffnungswerkzeug
(15) Öffnungswerkzeug
(16) Befestigungselement
„ Die Schlaufen des Sicherungsseils (17) am
linken oberen Einhänger der Türstation und am
oberen Befestigungselement (18) im Gehäuse
einhängen. Die Türstation zur Installation auf
das Öffnungswerkzeug stellen (Bild 6).
(17) Sicherungsseil
(18) oberes Befestigungselement
Türstation anschließen
„ Anschlussleitung der Türstation nach Bedarf
kürzen und die benötigten Adern abisolieren.
„ Anschluss-Klemmblock (12) vom Audioeinsatz
nach unten hin abziehen.
„ Adernpaar der 2Draht Busleitung an die Klem-
men XX des Anschluss-Klemmblocks anschlie-
ßen (Bild 8).
„ Gegebenenfalls Türöffner-Leitung an die Klem-
men TT des Anschluss-Klemmblocks (Bild 8
und 9) anschließen.
oder:
„ Bei manipulationsgeschützter Installation den
Türöffner an den Kontakt
sorgung anschließen (Bild 10).
i
Die Türöffner-Zuleitung darf zum Schutz vor
Manipulation nicht durch die Türstation geführt
werden.
„ Für Ruftasten-Hinterleuchtung 12 V~ Zuleitung
vom Netztransformator an die Klemmen ~~ des
Anschluss-Klemmblocks anschließen (Bild 8 ...
(14)
10).
(16)
Bild 8: verdrahteter Anschluss-Klemmblock
i
Der Anschluss als Etagen-Türstation ist der
Bedienungsanleitung der Strangversorgung zu
entnehmen.
„ Anschluss-Klemmblock am Audioeinsatz auf-
stecken.
(17)
Bild 6: Installationsposition Türstation
der Strangver-
6LE000688A - 06/2015
(18)
(12)
