Briefkastenstationen - ELCOM 2Draht Systemhandbuch

elcom.one Briefkastenstationen

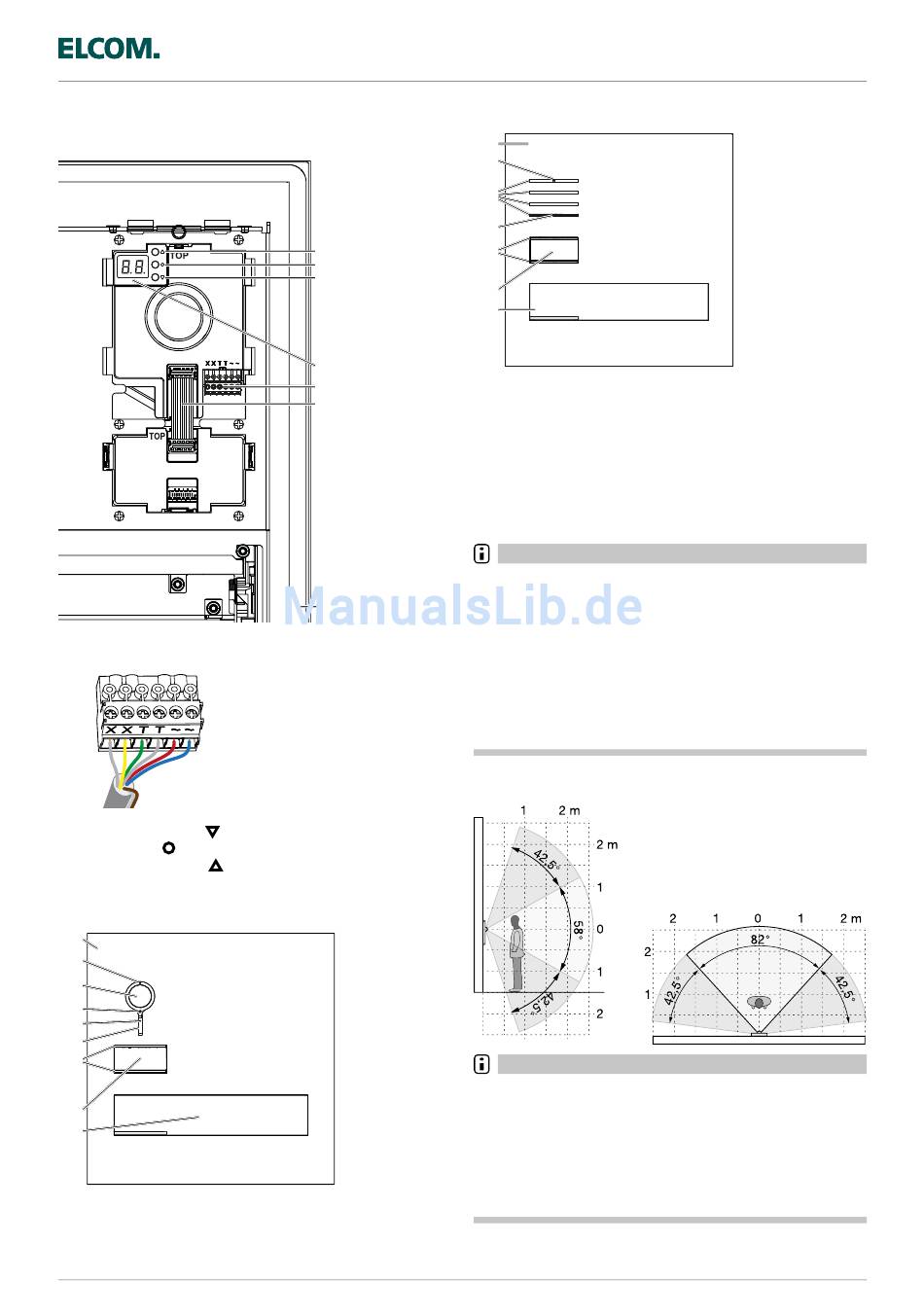

Geräteaufbau Rückseite Briefkastenfronten Video und Audio
(1) Umlaufende Wanddichtung
(2) Module Verbindungskabel
(3) Anschluss-Klemmblock
XX 2Draht Busleitung
TT Türöff ner-Kontakt
~~ 12 V~ Betriebsspannung
(4) 7-Segment-Anzeige
(5) Einstelltaste Abwärts
(6) Auswahltaste
(7) Einstelltaste Aufwärts
Geräteaufbau Briefkastenfront
Video
(8)
(9)
(10)
(11)
(12)
(13)
(14)
(15)
(16)
Technische Änderungen vorbehalten
Audio
(8)
(9)
(13)
(12)
(7) (14)
(6)
(5)
(15)
(16)
(4)
(8) Edelstahl Briefkastenfront
(3)
(9) Mikrofon
(2)
(10) Kamera
(11) Fixierschraube für Kamera (Inbusschlüssel beiliegend)
(12) Dämmerungssensor für Ruftasten-Hinterleuchtung/Lautsprecher
(13) Lautsprecher
(14) Abdeckstreifen für Demontageschutz
(15) Tastenfeld mit Ruftastern
(16) Briefkastenklappe
Montageort für den Mauerdurchwurf-Kasten festlegen
Für Personen mit durchschnittlicher Größe wird eine Montagehöhe
von ca. 1,5 m Mitte Kameralinse/Lautsprecher empfohlen. Bei dieser
Montagehöhe ist die Höhe der rückseitigen Leitungseinführung
(1)
1,448 m.
Einbauhöhe der Einwurföff nungen und Schlösserachsen müssen
der nationalen Gesetzgebung entsprechen.
Höhen nach DIN EN 13724:
Briefeinwürfe: 700 ... 1700 (400 ... 1800 mm)
Entnahme Schlossachsen: 900 ... 1300 mm
Zu darunter liegenden Objekten, z. B. Mauervorsprung, einen
Mindestabstand von 65 mm einhalten, um ein Öff nen der
Außenstation mit dem Öff nungswerkzeug zu ermöglichen.
Bei Einbau einer Briefkastenfront Video:
„
Montageort so wählen, dass direkte Sonneneinstrahlung und
Gegenlicht vermieden werden, sowie helle Leuchten oder
andere Lichtquellen die Kameraübertragung nicht stören.
Bildhintergründe mit großer Helligkeit, starken Kontrasten oder
Refl ektionen mindern die Bildqualität.
Bei Dunkelheit und eingeschalteter Kamera-Infrarot-Gesichts-
feld-Ausleuchtung werden Schwarzweißbilder mit einer Reichweite
von ca. 0,7 m übertragen. Eine Eingangsbeleuchtung oberhalb der
Kamera ermöglicht bei Dunkelheit Farbbilder.
2Draht Produktinformationen
elcom.one Briefkastenstationen
Hinweis
Kamera-Öff nungswinkel beachten.
Hinweis
105
