Strangkoppler

RED111Y Strangkoppler
Mit Strangkopplern lassen sich größere 2Draht Anlagen mit bis zu 64
Strangkopplern, 150 Haupt-Außenstationen und 256 Innenstationen
(Video und Audio) realisieren. Durch eine gut geplante Strangkoppler-
Struktur werden Gesprächsabbrüche minimiert. Der durch das
Netzgerät NGV500 gespeiste Strangkoppler versorgt die angeschlossenen
2Draht Bus-Teilnehmer mit verpolungssicherer SELV Bus-Klein-
spannung. Bei Bedarf wird der Einzelstrang des Strangkopplers
über die Backbone-Leitung mit dem Einzelstrang eines anderen
Strangkopplers gekoppelt. Bis zu 3 Kopplungen sind über den
Backbone gleichzeitig möglich.

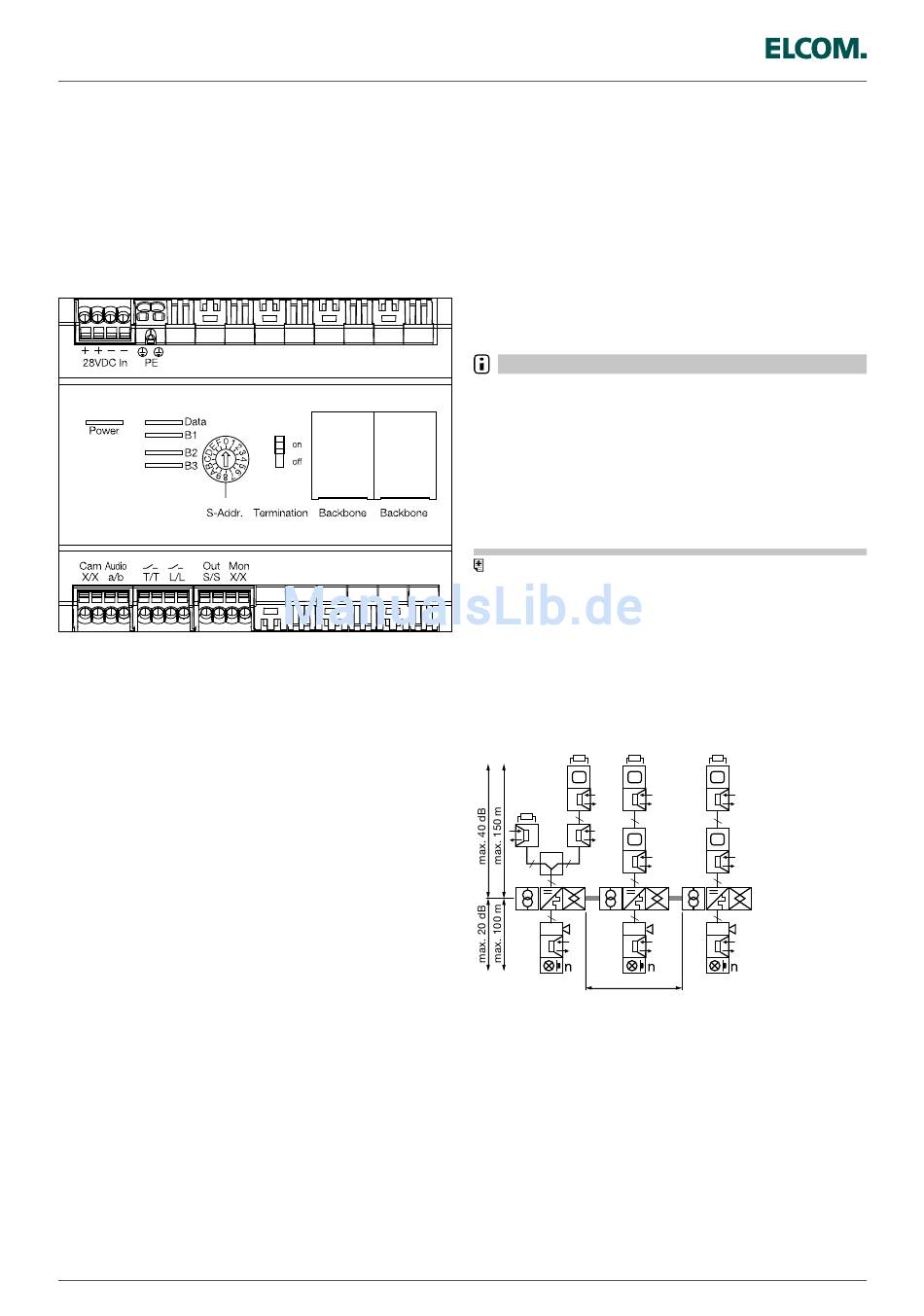

(2) (1)
(3) (10)
(11)
(12)
(4) (5) (6) (7) (8) (9)
(1) Potenzialausgleich-Anschluss PE
(2) Betriebsspannungs-Anschluss 28VDC In
(3) Betriebs-/Überlast-LED Power
(4) 2Draht Bus Cam X/X Steckanschluss, für z. B.
Video-Außenstationen
(5) i2 Audio a/b Steckanschluss, für z. B. Audio-
Außenstationen, Bus-Schaltrelais, TK-Schnittstelle
(6) Türöffnerkontakt Steckanschluss T/T (max. 24 V/1 A)
(7) Lichttastkontakt Steckanschluss L/L (max. 24 V/1 A)
(8) Zusatzspeisungs-Steckanschluss Out S/S
(9) 2Draht Bus Mon X/X Steckanschluss, für z. B. Innenstationen
Video, Innenstationen Audio sowie Etagenstationen
(10) Data LED - Datenverkehr im Kopplerstrang
(11) B1, B2 und/oder B3 LED-Anzeige des Backbone Status
(12) S-Addr. drehfix® Schalter, Einstellung der Strangadresse
(13) Termination Schaltbarer Backbone-Terminator
(14) Backbone Anschlüsse mit RJ45-Buchsen
Betriebszustandsanzeigen
Die LEDs (3), (10) und (11) an der Frontseite des Strangkopplers
zeigen den aktuellen Betriebszustand an.
Betriebs-/Überlastschutz-LED Power (3)
AUS Das Gerät ist nicht betriebsbereit.
Es liegt keine Betriebsspannung an.
GRÜN Das Gerät ist betriebsbereit.
ROT Das Gerät ist überlastet.
Die Busspannung ist abgeschaltet.
Der Fehler wird automatisch alle
30 Sek. überprüft.
Datenverkehr-LED Data (10)
ROT Datenverkehr im Kopplerstrang
Backbone LED B1, B2 und B3 (11)
GRÜN blinkend Video-Übertragung über den angezeigten
Backbone
GRÜN Video- und/oder Audio-Übertragung im
angezeigten Backbone Adernpaar
72
(14)
(13)
Kompatible Geräte
elcom.one Außenstationen
BTC500 Einbaukamera/Türlautsprecher
REE50..,CCS-500/510 Edelstahl-Außenkamera
elcom.touch Innenstation Video AP 2Draht
elcom.bvf-500 Innenstation Video
elcom.bvf-510 Innenstation Video
elcom.bvf-540 Innenstation Video Komfort
elcom.bvf-560 Innenstation Video
elcom.touch Innenstation Audio AP 2Draht
elcom.fon Innenstation Audio mit Hörer
elcom.bft-510 Innenstation
elcom.bft-540 Innenstation Komfort
Die Koppleradresse einstellen.
Die Strangadresse (12) an den Strangkopplern einstellen.
Hinweis
Strangkoppler ohne angeschlossene Haupt-Außenstation können
dieselbe Strangadresse (Empfehlung Strangadresse 0) verwenden.
Der Kopplerstrang mit der Strangadresse F ist von allen anderen
Kopplersträngen für interne Gespräche erreichbar.
Der Türöffner am Türöffnerkontakt des Strangkopplers kann
auch ohne eingehenden Ruf entriegelt werden.
Als Etagenstationsadresse ist A-F einstellbar.
Am ersten und letzten Strangkoppler einer Anlage ist der
Backbone-Terminator auf on zu stellen.
Installationshinweise können den Anwendungsbeispielen
entnommen werden.
Leitungslängen und Dämpfungen
Der im Strangkoppler integrierte Videoverstärker kompensiert eine
zwischen der Haupt-Video-Außenstation und dem Strangkoppler
entstandene Dämpfung von bis zu 20 dB. Dadurch steht am
Anschluss Mon X/X des Strangkopplers wieder der maximale
Signalpegel zur Verfügung. Von dort aus darf die Dämpfung bis
zur letzten Innenstation maximal 40 dB betragen. Die bei Kopplung
im Backbone auftretenden Signalverluste werden durch den
integrierten Videoverstärker ebenfalls kompensiert.
2
2
2 2
2
2
2 2
max. 300 m
Ab Version
-
V2412
V1011
-
V1113
V2012
V2012
V1113
-
-
V2012
V2012
2
2
2
