2Draht Video Installation

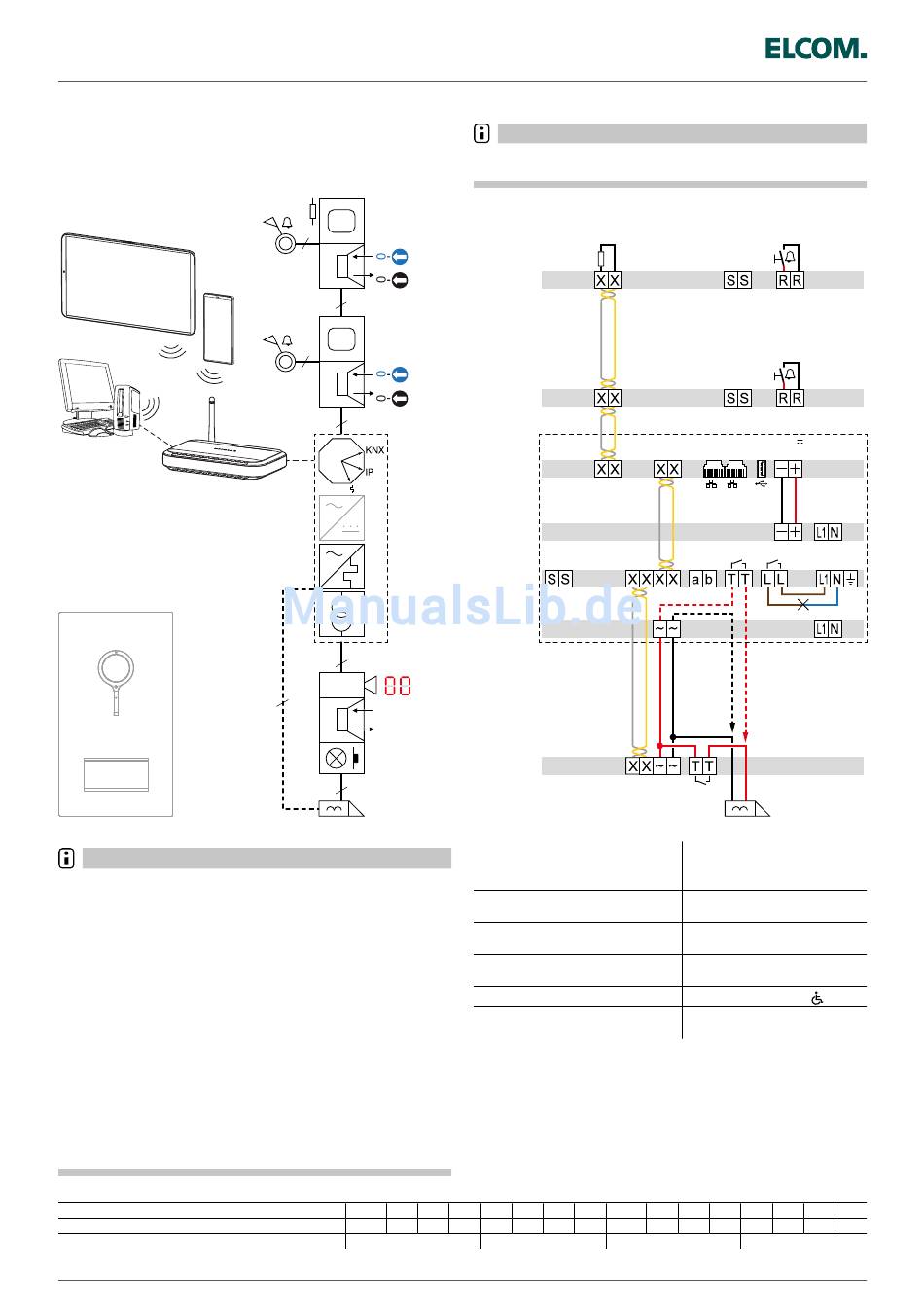

2Draht Access Gate 1WE
2Draht Access Gate 1WE
Beispielhaft 3 parallele Video Innenstationen und eine Video
Außenstation in einer Durchgangsinstallation.
or
0/0
Planungshinweise
Hinweis
*
Das 2Draht Access Gate kann über POE oder eine 24 V=
Spannungsversorgung betrieben werden.
In der manipulationsgeschützten gestrichelt dargestellten Variante
darf die Türöffner-Zuleitung der Strangversorgung nicht durch die
Außenstation geführt werden.
In der Innenstation am Leitungsende verbleibt der Abschluss-
widerstand. In den vorherigen müssen diese entfernt werden.
Durchverdrahten des Leitungsschirms und einseitiges Erden im
Verteiler erhöht die Störfestigkeit.
Kamera-Erfassungsbereich bei Auswahl des Montageortes beachten.
Maximalausbau beachten, das Access Gate belastet den 2Draht Bus
wie eine Innenstation.
Ohne angeschlossene Innenstationen muss der Access Gate
Anschluss Mon mit einem Abschlusswiderstand abgeschlossen werden.
Nach dem Access Gate dürfen maximal 2 Innenstationen im
Parallelbetrieb gleich adressiert werden.
Access Gates dürfen nicht in einem Zweig durchverdrahtet werden,
Türruf- und Bildspeicherfunktion wäre fehlerhaft.
1)
Maximalausbau
mit Innenstationen Video Anzahl bei n Außenstationen
Außenstationen
Innenstationen Video
Zweige für Video Innenstationen Minimum
1)
Mit Strangkopplern lassen sich maximal 256 Innenstationen und 150 Außenstationen betreiben.
60
2
2
2
2
*
4
2
1
2
1
2
3
4
32
30
28
26
4
Hinweis
Das 2Draht Access Gate kann in einer Sterninstallation auch je
Zweig/Wohneinheit installiert werden.
Mon
Cam
Platzbedarf der Reiheneinbaugeräte
im Verteiler
Türöffner-Entriegelungszeit
einstellbar
Nachlaufzeit potenzialfreier Licht-
kontakt (230 V geeignet) einstellbar
Ruftaster-Hinterleuchtung
einstellbar
Montagehöhe Innenstation (Mitte)
Montagehöhe Außenstation (Mitte
Kamera)
5
6
7
8
9
24
22
20
18
16
3
24 V
Cam
LAN
0,5 A
1
2
230 V~
230 V~PE
Mon
230 V~
12 V~
14 TE bei POE Versorgung
* 18 TE mit 24 V= Spannungs-
versorgung Berker 75910003
1 ... 10 s
1 s ... 5 min
Dauer Aus / helligkeitsabhängig
Ein und Aus / Dauer Ein
ca. 1,5 m (
1,3 m)
ca. 1,5 m
10
11
12
13
14
15
14
12
10
8
6
4
2
1
Technische Änderungen vorbehalten
