ELCOM 2Draht Systemhandbuch Seite 93

Betriebsarten Abfrage/Einstellung
Um eine Funktion zu aktivieren / deaktivieren, muss sich die
Innenstation im Programmierbetrieb befinden.
Hörer abnehmen.
„
Die Funktionstaste 5 Sek. gedrückt halten, bis ein Signalton ertönt
„
und die LED´s der Funktionstasten
Die Innenstation befindet sich nun im Programmierbetrieb.
Je nach Funktion die Funktionstaste
„
um den aktuellen Zustand abzufragen:
- kurzer Signalton = Funktion deaktiviert,
- langer Signalton = Funktion aktiviert.
Zur Änderung des aktuellen Zustands die jeweilige Funktions-
„
taste länger als 3 Sek. gedrückt halten um die aktuelle Funktion
zu wechseln.
Funktion
Etagenrufweiterleitung
An max. 2 weitere gleich adressierte Innenstationen
im selben Zweig
Internruf
Parallelruf an max. 3 Innenstationen mit der
identischen Gruppenadresse F zu einem Ruftaster
mit Teilnehmeradresse 0 zur gleichzeitigen Nutzung
der Internruffunktion.
- Signalisierung des Türrrufes an den
Innenstationen mit Paralleruf.
- Verwendung unterschiedlicher Innenstations-
Adressen zur gleichzeitigen Nutzung der
Internrufe FE und FF in einer Wohneinheit,
mit Parallelruf
Hinweis
Für die Etagenruf-Weiterleitung wird bei Parallelruf
pro Innenstation ein Schaltrelais RED114Y
benötigt.

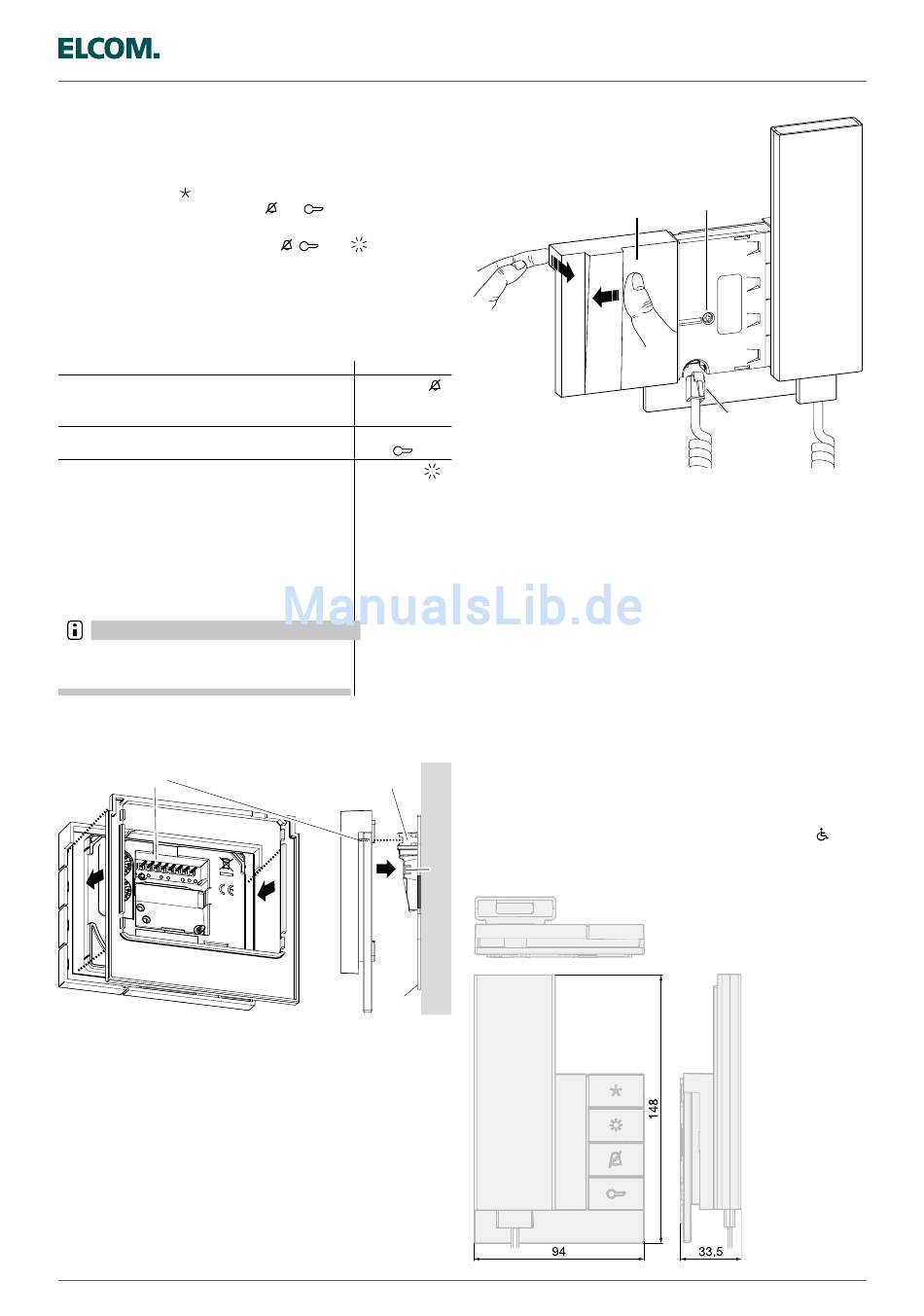

Innenstation (Bedienteil) montieren
Designrahmen (3) lagerichtig an der Rückseite des
„
Bedienteils aufsetzen.
(18)
(2)
(18) Stiftleiste des Bedienteils
(19) Steckleiste des Anschluss-Klemmblocks
(20) Rasthaken
Innenstation so zur Tragplatte (4) hin ausrichten, dass die
„
rückseitige Stiftleiste (18) zur Steckleiste des Anschluss-
Klemmblocks (19) zeigt.
„ Innenstation auf Tragplatte aufstecken und vorsichtig
andrücken bis die Rasthaken (20) verriegeln.
Technische Änderungen vorbehalten
und schnell blinken.
, oder kurz drücken,
Funktionstaste
Klingeltaste
Türöffner-
Taste
Licht-Taste
(19)
(20)
(3)
2Draht Produktinformationen
elcom.fon Innenstation Audio mit Hörer
(22)
Abdeckung (22) zur Seite schieben und von der Basisstation
„
abziehen, um auf die Befestigungsschraube (21) zugreifen zu
können.
Basisstation mit der Befestigungsschraube (21) auf der
„
Tragplatte festschrauben.
Das RJ9-Kabel (23) an der Unterseite der Basisstation
„
anschließen.
Abdeckung der Basisstation aufsetzen und wieder in ihre
„
Position zurückschieben.
Technische Daten
Betriebsspannung über Bus X/X
Stromaufnahme Betrieb
Stromaufnahme Stand-by
Schalldruckpegel Rufton über
Lautsprecher im Abstand 0,5 m
Ruftonlautstärke (Signal)
Gesprächslautstärke
Schutzart
Betriebstemperatur
Anschlussklemmen
Leiterdurchmesser
Leiterquerschnitt
Leiterabisolierlänge
Montagehöhe
Abmessungen mit Designrahmen (B x H x T)
Maßzeichnungen
(21)
(23)
22 ... 24 V=
max. 180 mA
≈ 9 mA
78 dB(A
gemäß EN 50486)
max. 65 dB(A)
IP30
5 °C ... 50 °C
Schraubklemmen
0,4 ... 1,4 mm
0,5 ... 1,5 mm²
8 mm
ca. 1,5 m ( 1,3 m)
93 x 74,3 x 16 mm
91
