2Draht Audio Installation
Strangkoppler
Strangkoppler

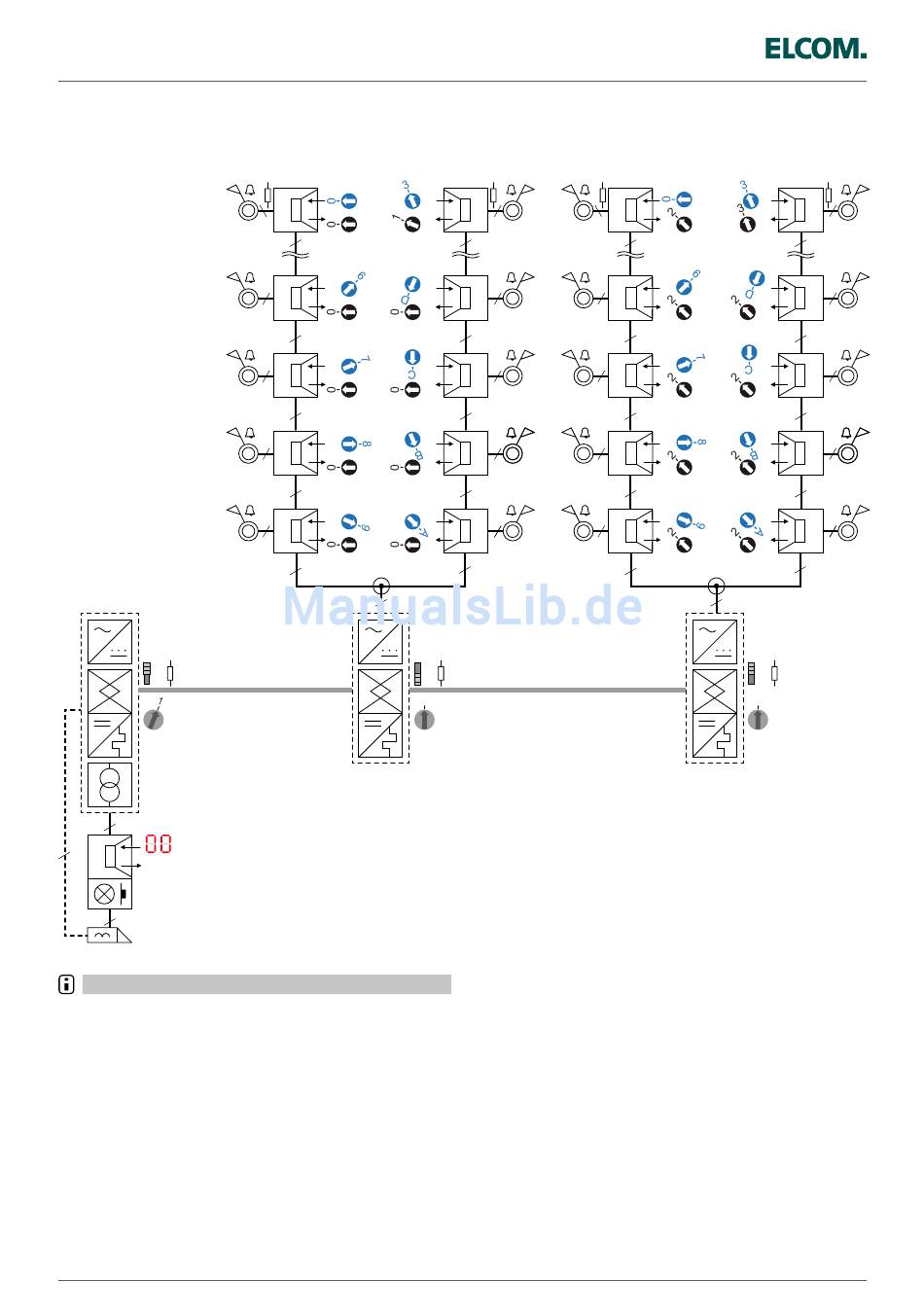

Beispielhaft 20 Audio Innenstationen an einer Audio
Außenstation in einer Durchgangsinstallation.
on
off
4(5
1)
)
2
40
2
Planungshinweise
Hinweis
In der manipulationsgeschützten gestrichelt dargestellten Variante
werden 5 Adern
1)
benötigt und die Türöffner-Zuleitung der
Strangkoppler darf nicht durch die Außenstation geführt werden.
Für manipulationsgeschützte Etagentüröffner sind 5 Adern und
jeweils ein Schaltrelais notwendig. Die Etagentüröffner-Leitung
darf dann nicht durch die Etagenstation geführt werden.
Als Etagenstationsadresse ist A-F einstellbar.
Strangkoppler ohne angeschlossene Außenstation können
dieselbe Strangadresse (Empfehlung Adresse 0) verwenden.
Der Kopplerstrang mit der Strangadresse F ist von allen anderen
Kopplersträngen für Interne Gespräche erreichbar.
Sehr häufig gerufene Innenstationen (z. B. Kanzleien) und häufig
genutzte Außenstationen (bei mehreren Eingängen) sollten in Anlagen
wegen des Datenverkehrs an einem eigenen Strangkoppler installiert
werden.
40
2
2
2
2
2
2
2
2
2
2
2
on
off
0
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2 2
2
2
2
An 2 über den Backbone kommunizierenden Strangkopplern werden
bei Betätigung der Türöffnertaste beide Türöffnerkontakte geschaltet.
Soll nur an der gerufenen Tür geöffnet werden, muss manipulations-
geschützt installiert werden.
An über den Backbone kommunizierenden Strangkopplern werden
bei Betätigung der Lichttaste beide Lichttastkontakte getastet.
In den Innenstationen am Leitungsende verbleibt der Abschluss-
widerstand. In den vorherigen müssen diese entfernt werden.
Durchverdrahten des Leitungsschirms und einseitiges Erden im
Verteiler erhöht die Störfestigkeit.
Viele und unsaubere Klemmstellen/Leiter erhöhen den Übergangs-
widerstand und können zu Störungen führen.
Die Länge aller angeschlossenen Busleitungen von 2 zu koppelnden
Kopplern darf 1000 m nicht überschreiten. Bei Anlagen mit mehreren
Kopplern ist immer der denkbar ungünstigste Fall zu betrachten.
2
2
2
2
2
2
2
2
2 2
2
2
on
off
0
