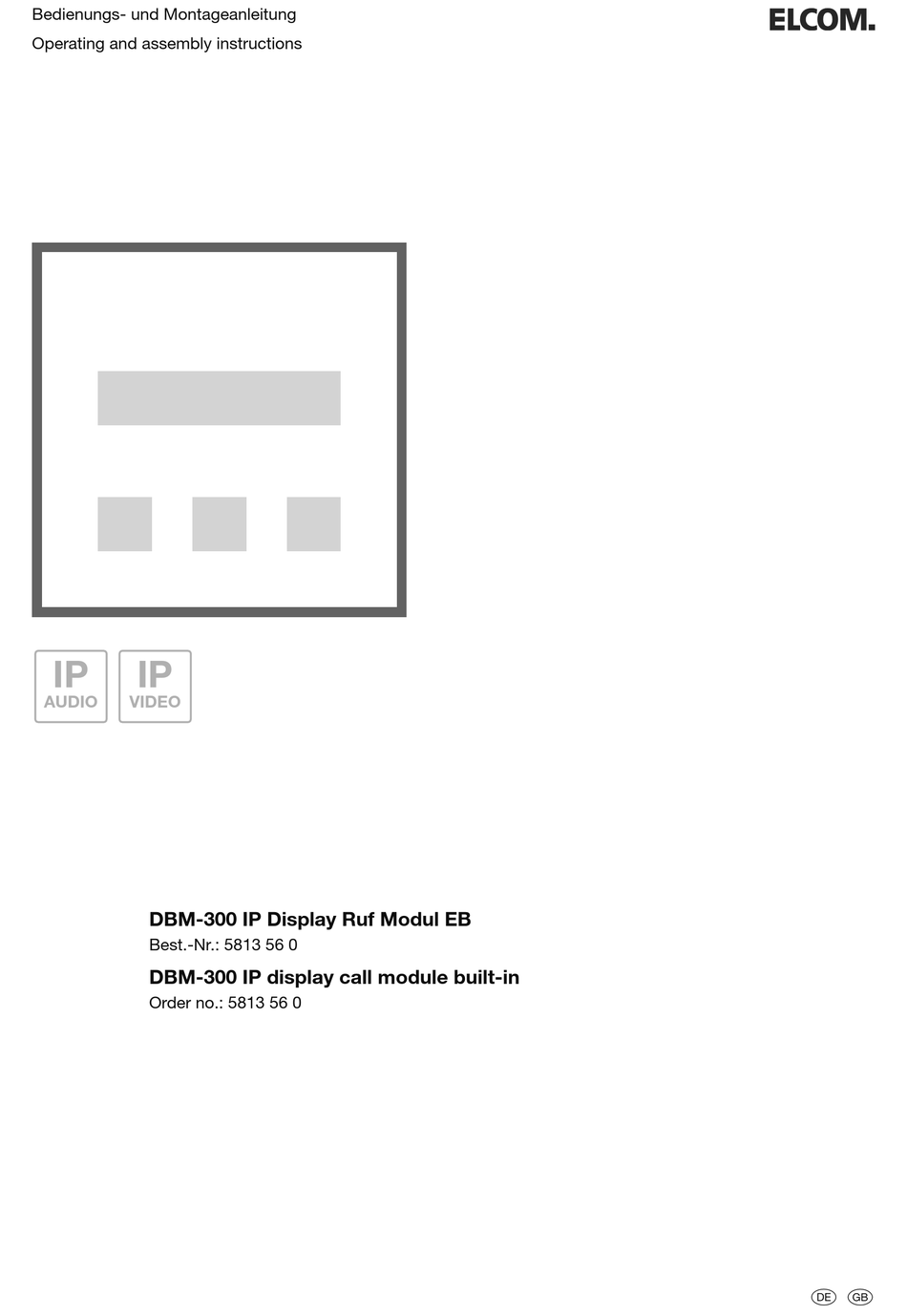

- Seite 1 Bedienungs- und Montageanleitung Operating and assembly instructions AUDIO VIDEO DBM-300 IP Display Ruf Modul EB Best.-Nr.: 5813 56 0 DBM-300 IP display call module built-in Order no.: 5813 56 0...
-
Seite 2: Sicherheitshinweise
Einführung / Anschluss und Versorgung Inhalt Einführung Konfigurationsmodus Anschluss und Versorgung 2 - 3 Konfiguration der Rufziele 4 - 5 Bedienung Sicherheitshinweise Einbau und Montage elektrischer Geräte dürfen nur durch eine Elektrofachkraft gemäß den einschlägigen Installationsnormen, Richt- linien, Bestimmungen, Sicherheits- und Unfallverhütungsvorschriften des Landes erfolgen. Für Arbeiten an Anlagen mit Netzan- schluss 230 V~ sind die Sicherheitsanforderungen nach DIN VDE 0100 zu beachten. -
Seite 3: Anschluss Und Versorgung / Konfigurationsmodus
Anschluss und Versorgung / Konfigurationsmodus Anschluss und Versorgung ELAN +28V EPORT EPORT REL1.1 EPORT REL1.2 LEDB REL2.1 REL2.2 +24V ELAN NET- NETWORK WORK OUTPUT INPUT Neben den Displayruf-Modulen kann auch eine Direktwahl-Tastatur eingesetzt werden. Diese ist nach dem Displayruf-Modul anzu- schließen. -
Seite 4: Konfiguration Der Rufziele
Konfiguration der Rufziele Rufziele im IP Türlautsprecher-Modul RTN300X/301X eintragen Rufen Sie die Weboberfläche des IP Türlautsprechers auf und ge- hen Sie in den Bereich Experten Konfiguration. Unter Rufziele > Displaymodul finden Sie die Einträge die vom Displayruf-Modul ausgelesen werden. Index 001 - 100 Rufzieleinträge, die von 1 bis 4 Displayruf-Modulen ausgelesen werden können. -
Seite 5: Sprachen Von Anzeigetexten / Konfigurationsmenü Einstellen
Konfiguration und Bedienung Auszulesende Rufzielbereiche im Displayruf-Modul konfigurieren Gehen Sie für die Einstellung wie folgt vor: Einstellungen Anz.Mod./Bereich Moduleinstellung > 1 / [01..60] Menü > Rufzielbereiche Menü mit Glocke-Taste öffnen Aktueller Rufzielbereich Ändern über Pfeiltasten Anz.Mod./Bereich > 3 / [21..40] Ausgewählter Rufzielbereich Mit Glocke-Taste speichern Sprachen von Anzeigetexten / Konfigurationsmenü... -
Seite 6: Safety Instructions
Introduction / Connection and power supply Table of contents Introduction Configuration mode Connection and power supply 6 - 7 Configuring the call destinations 8 - 9 Operation Safety instructions The installation and assembly of electrical equipment may only be carried out by an electrician in compliance with applicable in- stallation standards, directives, regulations, safety and accident ordinances for the local country. - Seite 7 Connection and power supply / Configuration mode Connection and power supply ELAN +28V EPORT EPORT REL1.1 EPORT REL1.2 LEDB REL2.1 REL2.2 +24V ELAN NET- NETWORK WORK OUTPUT INPUT In addition to the display call modules, a direct-dial keypad can also be used. This must be connected after the display call module. Attention: In this combination, an additional power supply (NGV-500) will also be needed on the display call module (see: Connecting multiple display call modules and supplying them with power).
- Seite 8 Configuring the call destinations Entering call destinations in the RTN300X/301X IP door speaker module Call up the Web interface of the IP door speaker and go to the Expert configuration area. Under Call destinations > Display module you can find the entries that will be read out by the display call module.
-
Seite 9: Configuration And Operation
Configuration and operation Configuring call destination ranges to be read out in the display call module Proceed as follows for configuration: Configuration Mod. Count/Range Module Setup > 1 / [01..60] Menu > Call destination ranges Open menu with the bell button Current call destination range Change with arrow keys Mod. - Seite 10 Elcom Kommunikation GmbH Zum Gunterstal D-66440 Blieskastel www.elcom.de 11/2016 6LE002266A...
