Schaltrelais - ELCOM 2Draht Systemhandbuch

2Draht Produktinformationen

Schaltrelais

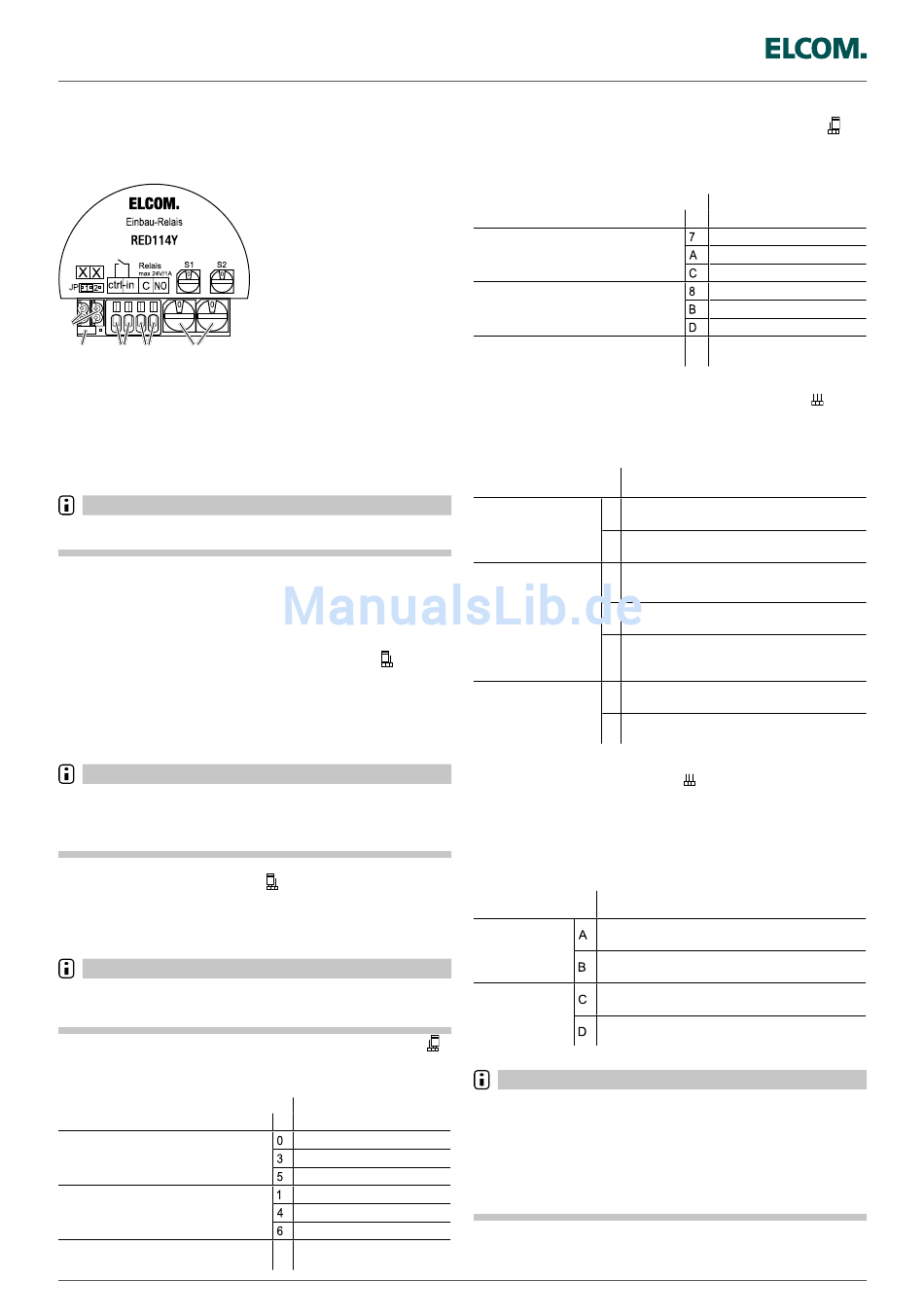

RED114Y Schaltrelais 1fach mit Eingang UP
Je nach Einstellung führt das Schaltrelais RED114Y über den 2Draht
Bus und/oder den Zustand des Control-in Eingangs empfangene
Schalt- oder Sendebefehle aus.
(1)
(2) (3) (4) (5)
(1) Busanschluss 2Draht X/X
(2) Jumper für Funktionseinstellung
(3) Control-in Eingang für potenzialfreie Kontakte (z. B. Taster)
(4) Potenzialfreier Relaiskontakt
(5) drehfix® Schalter S1 und S2 für Funktions-/Adresseneinstellungen
Gerät anschließen und montieren
2Draht Busleitung an Busanschluss (1) anschließen.
„
Hinweis
Am Ende der 2Draht Busleitung muss die 2Draht Busleitung mit
einem Terminator (beiliegend) abgeschlossen werden.
Bei Bedarf Last gespeist von einer Spannungsversorgung max.
„
24 V an den potenzialfreien Schaltkontakt (4) anschließen.
Bei Bedarf potenzialfreien Kontakt an Control-in Eingang anschließen.
„
drehfix® Schalter S1 und S2 für Funktion/Adresse einstellen.
„
„ Gerät in der Installations- oder Abzweigdose platzieren.
Etagenruf Funktion (Funktions-Jumper (2) links gesteckt
Durch einen an den Control-in angeschlossenen Taster „Schließer"
wird ein Etagenruf-Befehl auf den 2Draht Bus übertragen. Die zu
rufende Adresse der Innenstation(en) wird an den Schaltrelais drehfix®
Schalter (5) (S1 = Gruppenadresse, S2 = Teilnehmeradresse) eingestellt.
Wird an einer gerufenen Innenstation die Türöffner-Taste betätigt,
schließt der Relaiskontakt und z. B. eine Etagentür wird entriegelt.
Hinweis
Der Relaiskontakt schließt nicht, wenn die Innenstation im
Türgespräch ist oder von einer Außenstation gerufen wurde.
Ein nicht angenommener Türruf besteht für 90 s.
Pro Innenstationsadresse darf nur ein Schaltrelais verwendet werden.
Türöffner in Ruhe für Absenderadresse Funktion
(Funktions-Jumper (2) links gesteckt
Ansteuerung des Relaiskontakts durch Innenstationen und/oder mit
einem Schaltrelais (Türöffnerbefehl Senden im Ruhezustand Funktion)
mit der an den Schaltrelais drehfix® Schaltern (5) eingestellten
Gruppen- und Teilnehmeradresse.
Hinweis
Der Relaiskontakt schließt nicht, wenn die Innenstation im
Türgespräch ist oder von einer Außenstation gerufen wurde.
Ein nicht angenommener Türruf besteht für 90 s.
Türöffnerrrelais Funktion (Funktions-Jumper (2) rechts gesteckt
Die Ansteuerung des Schaltrelais erfolgt durch die Türöffner-Taste
der Innenstation und/oder durch einen Taster Schließer am Control-in
Eingang.
Einstellung drehfix® Schalter
S2
Ansteuerung durch alle Innenstationen
(S2 irrelevant)
Ansteuerung durch Innenstationen
mit dieser Gruppenadresse
(S2 = Gruppenadresse)
Ansteuerung im Gespräch mit dieser
Türadresse (S2 = Türadresse)
76
)
)
)
Zustand der Innenstation
S1
im Gespräch/angeläutet
jederzeit
im Ruhezustand
im Gespräch/angeläutet
jederzeit
im Ruhezustand
2 im Gespräch/angeläutet
Lichtrelais Funktionen (Funktions-Jumper (2) rechts gesteckt
Die Ansteuerung des Schaltrelais erfolgt durch die Licht-Taste der
Innenstation und/oder durch einen Taster Schließer am Control-in
Eingang.
Einstellung drehfix® Schalter
S2
Ansteuerung durch alle Innenstationen
(S2 irrelevant)
Ansteuerung durch Innenstationen
mit dieser Gruppenadresse
(S2 = Gruppenadresse)
Ansteuerung im Gespräch mit dieser
Türadresse (S2 = Türadresse)
Türrufrelais Funktion (Funktions-Jumper (2) nicht gesteckt
Bestimmte Türrufe schließen den Relaiskontakt, z. B. für ein
Nebensignalgerät, Rüttelkissen, optische Signalisierung usw.
Der Contol-in Eingang hat dabei keine Funktion.
Funktionsauswahl Parametereinstellung drehfix® Schalter
drehfix® Schalter S1 S2
Nicht relevant. Ansteuerung durch alle
3
Audio-Türrufe
Relaiskontakt schließt
nur bei Audio-Türruf
Audio-Türrufe mit identischer Innenstation
4
Gruppen-Adresseneinstellung
Nicht relevant. Ansteuerung durch alle
5
Audio- und Video-Türrufe
Relaiskontakt schließt
Türrufe mit identischer Innenstation
6
bei Audio- und
Gruppen-Adresseneinstellung
Video-Türruf
Türrufe von Außenstationen mit
7 identischer Tür-Adresseneinstellung
(S2 = Türadresse)
Nicht relevant. Ansteuerung durch
8
alle Video Türrufe
Relaiskontakt schließt
nur bei Video-Türruf
Nur von Innenstationen mit dieser
9
Gruppenadresse (S2 = Gruppenadresse)
Türöffnerbefehl Senden Funktion
(Funktions-Jumper (2) nicht gesteckt
Mit Türöffnerbefehl Senden können die Türöffnerkontakte von
Strangversorgungen, Außenstationen, Kopplern und weiteren Schalt-
relais (ein- gestellt als Türöffnerrelais) angesteuert werden. Ein Taster
Schließer am Control-in Eingang des Schaltrelais sendet einen Tür-
öffner Befehl auf den 2Draht Bus. Der Relaiskontakt des sendenden
Schaltrelais ist hierbei außer Funktion.
Funktionsauswahl Parametereinstellung drehfix® Schalter S2
drehfix® Schalter S1
Türöffnerbefehl mit Absenderadresse 0/0
an Ziel-Türadresse = S2
jederzeit
Türöffnerbefehl mit Absenderadresse F/F
an Ziel-Türadresse = S2
Türöffnerbefehl mit Absenderadresse 0/0
(S2 irrelevant)
im Ruhezustand
Türöffnerbefehl mit Absenderadresse F/F
(S2 irrelevant)
Hinweis
Mit Türöffnerbefehl Senden im Ruhezustand werden Türöffnerkontakte
der Strangversorgung, von Kopplern und von Außenstationen, an
denen Türöffner jederzeit eingestellt ist, entriegelt.
Mit Türöffnerbefehl Senden im Ruhezustand kann man ein
Schaltrelais in der Funktion Türöffner in Ruhe für Absenderadresse
ansteuern. Nur 2 mal je Anlage, da nur 2 Adressen möglich sind.
Eine Auswertung der Absenderadresse ist nur mit dem Schaltrelais
2fach möglich.
)
Zustand der Innenstation
S1
im Gespräch/angeläutet
jederzeit
im Ruhezustand
im Gespräch/angeläutet
jederzeit
im Ruhezustand
im Gespräch/angeläutet
9
)
)
