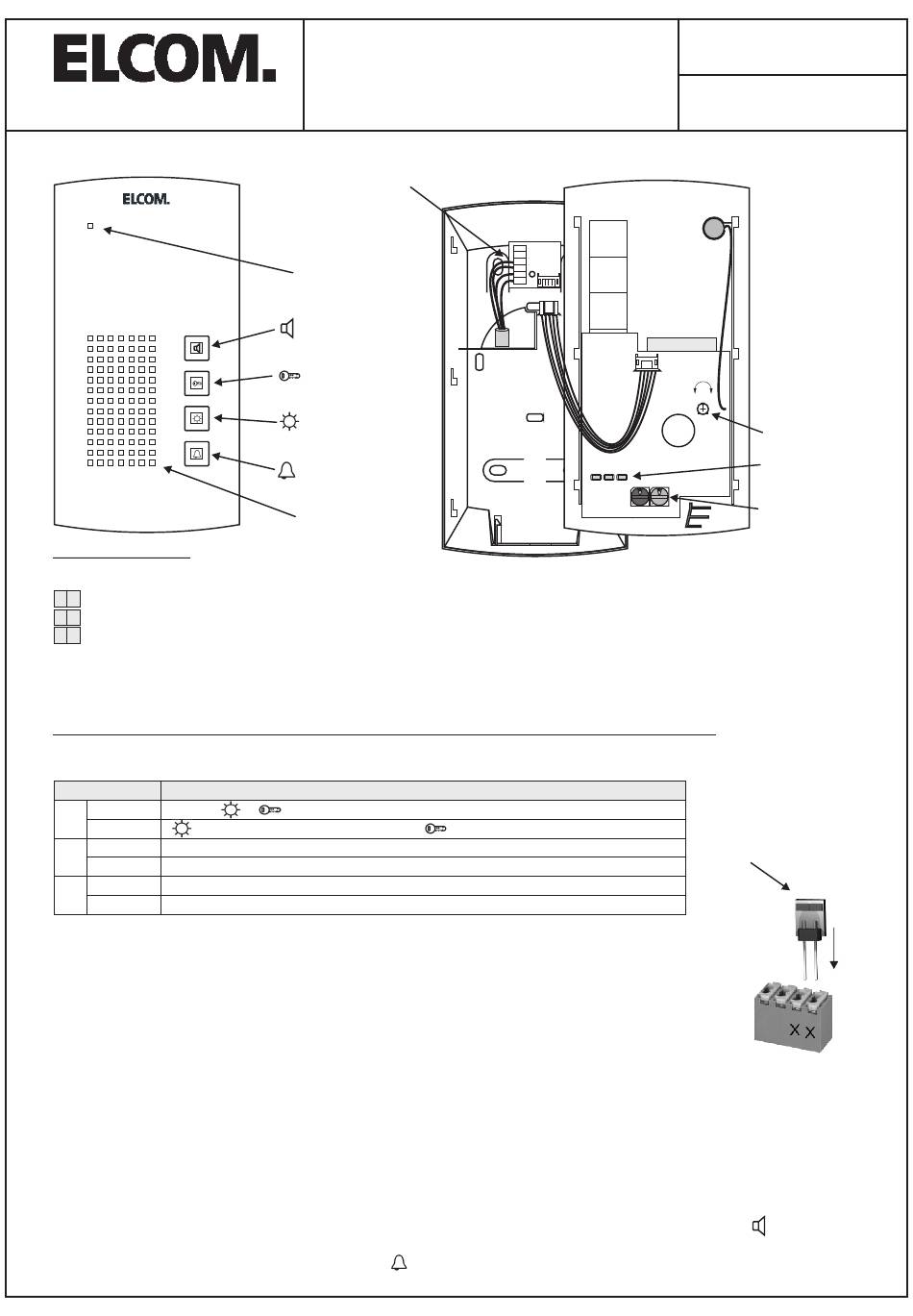

ELCOM BFT-500 Anleitung

i 2 - B U S
Beschreibung:
Anschlussklemmen
i2-BUS 2Draht-Video-Busleitung
X X
Anschluss des Etagenruftasters
R R
K K Potentialfreier Rufschaltkontakt (max. 24V/1A belastbar)
Drehcodierschalter zur Adresseinstellung
schwarz: Gruppenadresse 0-F (entsprechend der Einstellung am Tastenexpander BTE-116)
blau: Teilnehmeradresse 0-F (entsprechend des verwendeten Anschlusses 0-F am Tastenexpander)
Es dürfen max. 3 Haustelefone mit der gleichen Adresse installiert werden (Parallelbetrieb) !
Jumper Konfiguration
Jumper
gesteckt Tasten
JP1
gezogen
Taste Internruf zu Adresse F/F
gesteckt Keine Weiterleitung des Etagenrufs (Werkseinstellung)
JP2
gezogen Weiterleitung des Etagenrufs zum parallel adressierten Haustelefon
gesteckt Vollduplex-Sprechmodus
JP3
gezogen Halbduplex-Sprechmodus
Leitungsabschluss
Im letzten Haustelefon des Leitungstrangs muss die 2Draht-Video-Busleitung
durch Aufstecken des Terminators auf die Anschlussklemmen (X/X)
abgeschlossen werden.
Mikrofoneinsteller
Mit dem Mikrofoneinsteller kann die Mikrofonempfindlichkeit angepasst werden. Falls die Türstation nur
abgehackt zu hören ist, reduzieren Sie die Empfindlichkeit. Falls man selbst an der Türstation nur abgehackt zu
verstehen ist, erhöhen Sie die Empfindlichkeit. (Werkseinstellung: Mittelstellung). Kann keine befriedigende
Einstellung gefunden werden, ist das Gerät auf Halbduplex-Sprechbetrieb umzustellen.
Voll-/Halbduplex Sprechmodus
Im Vollduplex-Sprechmodus erfolgt die Umschaltung zwischen Hören und Sprechen automatisch.
Das Umschalten ist abhängig von der Lautstärke und der Charakteristik des Sprachsignals.
Im Halbduplex-Sprechmodus erfolgt die Umschaltung zwischen Hören und Sprechen mittels der
Bei gedrückter Taste kann gesprochen werden, wird die Taste losgelassen, ist der Gesprächspartner zu hören.
Die Sprechverbindung wird durch Drücken der
i2-BUS Sprechanlage
Freisprech-Haustelefon
Zeichnungsnummer:
Anschlussklemmen
Mikrofon
Sprechen Ein/Aus
Türöffner-Taste
Licht-Taste
Rufabsteller &
Sprechen Aus
Lautsprecher
Funktion
+ Licht- und Türöffnerfunktion (Werkseinstellung)
- Taste beendet.
BFT-500
K
K
R
R
X
X
1 2 3
Taste Internruf zu Adresse F/E
AN BFT-500
Ausgabe 21.05.2010
Anleitung
- +
Mikrofoneinsteller
Jumper JP1-3
Drehcodierschalter
Terminator
- Taste.
