ELCOM 2Draht Systemhandbuch Seite 92

2Draht Produktinformationen

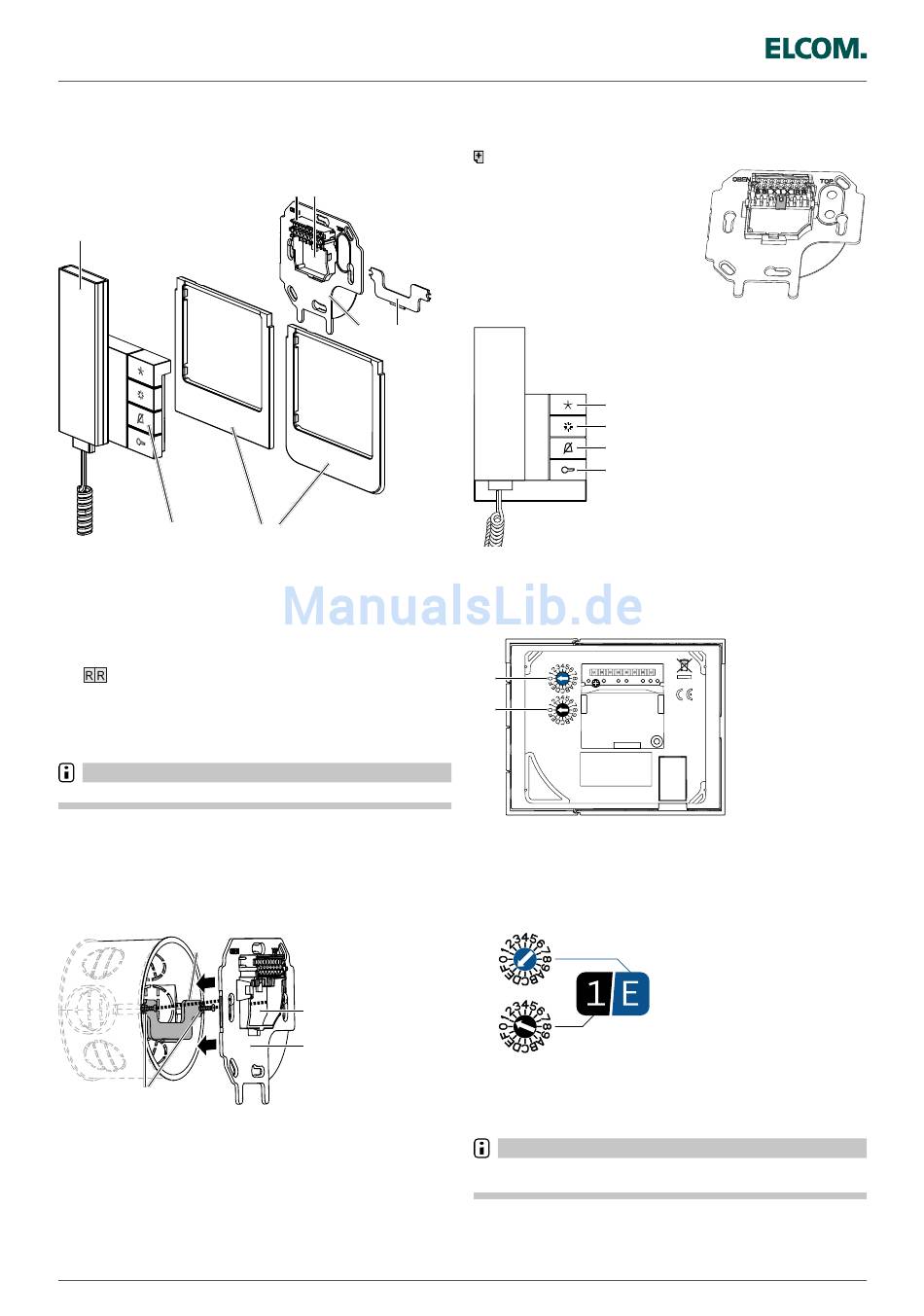

elcom.fon Innenstation Audio mit Hörer
elcom.fon Innenstation Audio mit Hörer
Durch Verwendung des abgerundeten oder eckigen Designrahmens
und der geringen Aufbauhöhe harmoniert die Hörer Innenstation
REK241Y perfekt mit dem jeweiligen Berker Schalterprogramm.
(1)
(2)
(1) Hörer
(2) Funktionstasten
(3) Designrahmen, abgerundet oder eckig
(4) Tragplatte
(5) Versteifungselement für Montage auf Gerätedose
(6) Öffnung zur Leitungsdurchführung
(7) Anschluss-Klemmblock
2Draht Busleitung
Etagenruftaster
Zusatzspeisung
Montage
2Draht Busleitung und bei Bedarf Anschlussleitung des
Etagentasters sind zum Einbauort verlegt.
Hinweis
Empfohlene Montagehöhe: 1,5 m
„ Versteifungselement (5) an der Sollbruchstelle von der Tragplatte
abtrennen.
Bei Montage auf Gerätedose:
Versteifungselement (5) auf Gerätedose aufsetzen, sodass die glatte
„
Fläche nach vorne zeigt und die äußeren Befestigungsanker (8) auf
den Schraubdomen der Gerätedose liegen.
Versteifungselement mit 2 Schrauben vorjustieren.
„
(5)
(8)
(8) Befestigungsanker
Bei Aufputz-Montage ohne Gerätedose:
Mit der Tragplatte (4) die Befestigungslöcher markieren.
„
Befestigungslöcher bohren und Dübel einstecken.
„
Bei beiden Montagearten:
Abisolierte 2Draht Busleitung, gegebenenfalls Etagentaster- und
„
Zusatzspeisungs-Leitung durch die mittige Leitungsdurchführung
(6) der Tragplatte führen.
90
(7) (6)
(4)
(5)
(3)
(6)
(4)
Tragplatte (4) mit mindestens 2 Schrauben an der Wand
„
bzw. auf der Gerätedose montieren.
Anschluss-Klemmblock anschließen (siehe Anwendungsbeispiele)
Leitungsabschluss
Um Reflektionen auf der Leitung zu
vermeiden, verbleibt in der letzten
Innenstation eines Leitungszweiges der
Abschlusswiderstand (9). In den vorheri-
gen muss dieser entfernt werden.
(9) Abschlusswiderstand
Bedien- und Anzeigeelemente
(10)
(11)
(12)
13
(10) Programmier-Taste
(11) Licht-Taste zur Ansteuerung eines Licht-Relaiskontaktes
(12) Ruftonabstell-Taste mit Statusbeleuchtung
(13) Türöffner-Taste mit Statusbeleuchtung
drehfix® Adressierung
(14)
(15)
(14) Blauer drehfix® Schalter für die Teilnehmeradresse
(15) Schwarzer drehfix® Schalter für die Gruppenadresse
Über die beiden Adressier-drehfix® Schalter (14), (15) lässt sich
die Innenstation schnell und einfach adressieren. Die einzustellende
Adresse ist 2-stellig, bestehend aus Gruppenadresse und Teilnehmer-
adresse. Sie muss mit der Adresse des zugehörigen Ruftasters an
der Außenstation identisch sein.
[0 ... F]
(16)
(17)
[0 ... F]
Am blauen drehfix® Schalter (16) die Teilnehmeradresse [0 ... F]
„
einstellen.
Am schwarzen drehfix® Schalter (17) die Gruppenadresse [0 ... F]
„
einstellen.
Hinweis
Es dürfen maximal 3 Innenstationen mit der gleichen Adresse
installiert werden (Parallelbetrieb).
(9)
Technische Änderungen vorbehalten
