ELCOM BVF-210 Bedienungsanleitung
Video haustelefon
Vorschau ausblenden
Andere Handbücher für BVF-210:
- Installationsanleitung (8 Seiten) ,
- Bedienungs- und montageanleitung (4 Seiten)
Werbung
Quicklinks
Video Haustelefon
BVF-210 Video Haustelefon (Standard)
Art.-Nr.: 183.210.x
BVF-240 Video Haustelefon Komfort
Art.-Nr.: 183.240.x
BVF-510 Video Haustelefon (Standard)
Art.-Nr.: 183.510.x
BVF-540 Video Haustelefon Komfort
Art.-Nr.: 183.540.x
Bedienungs- und Montageanleitung
1 Sicherheitshinweise
Einbau und Montage elektrischer Geräte dürfen nur durch eine Elektrofachkraft gemäß
den einschlägigen Installationsnormen, Richtlinien, Bestimmungen, Sicherheits- und
Unfallverhütungsvorschriften des Landes erfolgen.
Bei Nichtbeachten der Anleitung können Schäden am Gerät, Brand oder andere
Gefahren entstehen.
Diese Anleitung ist Bestandteil des Produktes und muss beim Endkunden verbleiben.

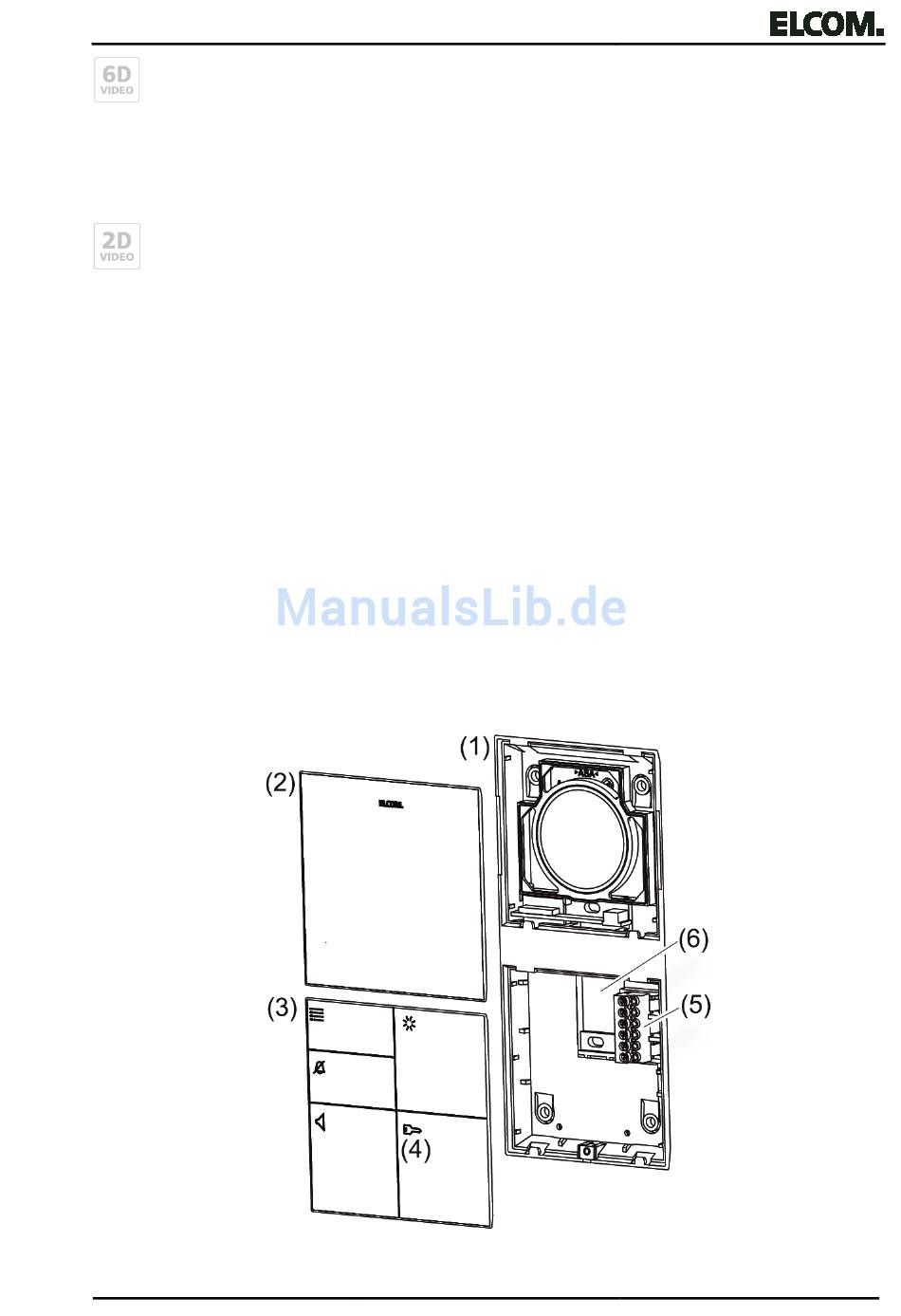

2 Geräteaufbau
Bild 1: Geräteaufbau
Seite 1/12
0021212
01/2013
Werbung
Verwandte Anleitungen für ELCOM BVF-210
Inhaltszusammenfassung für ELCOM BVF-210
- Seite 1 Video Haustelefon BVF-210 Video Haustelefon (Standard) Art.-Nr.: 183.210.x BVF-240 Video Haustelefon Komfort Art.-Nr.: 183.240.x BVF-510 Video Haustelefon (Standard) Art.-Nr.: 183.510.x BVF-540 Video Haustelefon Komfort Art.-Nr.: 183.540.x Bedienungs- und Montageanleitung 1 Sicherheitshinweise Einbau und Montage elektrischer Geräte dürfen nur durch eine Elektrofachkraft gemäß...
- Seite 2 Ausschließlich zum Gebrauch in tropf- und spritzwasserfreien Innenbereichen geeignet Produkteigenschaften – Anschluss für Etagenruf-Klingeltaster – Lichttaste z.B. für Treppenhaus- oder Hoflicht (Elcom Lichtautomat erforderlich) – Farbiges 8,9 cm (3,5‘‘, 320 x 240 Pixel) TFT- Display mit Symbolanzeigen – Manuelle Kameraeinschaltung und Umschaltung bei mehreren Kameras –...
-
Seite 3: Bedienung
Video Haustelefon – 8 Sonderfunktionen konfigurierbar davon 4 über Tasten – Türöffner-Direktfunktion für Öffnen ohne eingehenden Ruf – Portamat für Etagenruf und Türruf einstellbar Begriffs Definition 4 Bedienung Die Bedienung erfolgt über kapazitive Tasten (Bild 2). Eine leichte Berührung der Tastenfelder wird mit einem Ton quittiert. - Seite 4 Video Haustelefon Zurück Taste Taste zum runter scrollen Taste zum hoch scrollen Taste für Eingbebestätigung Licht Taste Taste zum Abstellen der Ruftonmelodie Menü Taste Sprechen/Hören Taste Türöffner Taste Verbindung herstellen/Tür öffnen Bei Betätigung der zugeordneten Klingeltaste an der Türstation wird ein Türruf signalisiert. Der Türruf einer Video Türstation wird signalisiert durch die Ruftonmelodie, dem Kamerabild mit Angabe der Türnummer im Display, der blinkenden LED der Taste und leuchtenden LED...
- Seite 5 < 3 s betätigen. Das Treppenhaus Licht wird als Dauerlicht eingeschaltet. Eine erneute Betätigung bei Dauerlicht startet wiederum die Nachlaufzeit. Altenativ kann über die Taste ein Elcom i2-BUS Relais ansteuert werden. Menü aufrufen und navigieren Taste betätigen (Bild 4). ...
- Seite 6 Video Haustelefon Bild 4: Menü-Übersicht Video Haustelefon Komfort Untermenü - Videoeinstellungen Das Untermenü Videoeinstellungen ist nur während einer Bildübertragung verfügbar. Einzustellenden Display-Parameter Helligkeit, Kontrast oder Farbe mit Taste wählen und mit Taste bestätigen. Gewünschten Wert mit Taste einstellen. Mit Taste oder die Einstellungen speichern.
- Seite 7 Video Haustelefon Tabelle 1: Audioeinstellungen Mit Taste oder die Einstellungen speichern. Untermenü - Sonderfunktionen (Standard) konfigurieren Video Haustelefon In dem Untermenü Service-Sonderfunktionen können bis zu 3 Sonderfunktionen konfiguriert werden. Konfigurierte Sonderfuktionen werden, um den Zugriff zu beschleunigen, am Anfang des Hauptmenüs einsortiert (Bild 4).
- Seite 8 Video Haustelefon Untermenü - Sonderfunktionen konfigurieren Video Haustelefon Komfort In dem Untermenü Service-Sonderfunktionen können bis zu 8 Sonderfunktionen konfiguriert werden. Konfigurierte Sonderfuktionen werden, um den Zugriff zu beschleunigen, am Anfang des Hauptmenüs einsortiert (Bild 4). Sonderfunktionen der Navigationstasten lassen sich über diese direkt aufrufen, wenn keine Menüansicht eingeblendet ist.
- Seite 9 Die Sonderfunktion Kameraumschaltung ist werkseitig mit der Navigationstaste vorkonfiguriert Werden die Sonderfunktionen ET-Portamat und Relais nicht konfiguriert, arbeitet das interne Relais KK als Rufkontakt für externe Signalgeber. Sonderfunktionen bei Einsatz von Kopplern sind bei Elcom anzufragen. Sonderfunktionen ausführen Die Sonderfunktion ist konfiguriert Konfigurierte Sonderfunktions-Taste betätigen.
- Seite 10 Video Haustelefon Bild 5: Dreh- und DIP-Schaltereinstellung Den DIP-Schalter für Betriebsarten (Bild 5, 15) entsprechend nachfolgender Tabelle 4 einstellen. Tabelle 4: DIP-Betriebsartenschalter Einstellungen Beim Vollduplex-Sprechbetrieb erfolgt die Umschaltung zwischen Hören und Sprechen in Abhängigkeit von der Lautstärke automatisch. Durch Anpassung der Mikrofonempfindlichkeit kann das Umschaltverhalten optimiert werden.
- Seite 11 Video Haustelefon Bild 6: Zusammenbau / Demontage 6 Anhang 6.1 Technische Daten BVF-2xx (6Draht) Versorgungsspannung a/b 17-22 V Video-Versorgungsspannung +/- 15 V Videoeingang symetrisch 1Vpp Videoabschluss (6Draht) steckbar Z=100 Ω BVF-5xx (2Draht) Versorgungsspannung X/X 19-25 V Terminator anklemmbar Z=100 Ω BVF-2xx (6Draht) und BVF-5xx (2Draht) Stromaufnahme Stand by a/b ca.
-
Seite 12: Reinigungshinweise
Bei stärkeren Verschmutzungen mit Wasser verdünnte seifenhaltige Haushaltsreiniger (z.B. Spülmittel) verwenden. 6.3 Hilfe im Problemfall Im Servicefall wenden Sie sich an Ihren Anlagenerrichter. Als zertifizierter Anlagenerrichter wenden Sie sich an die ELCOM Hotline. 7 Zubehör (Auszug) Weiteres Zubehör siehe Katalog und System-Handbuch. Für i2-BUS 2Draht- und 6Draht-Video-System TKU-210/240 Universal Tischkonsole 230.130.0...
