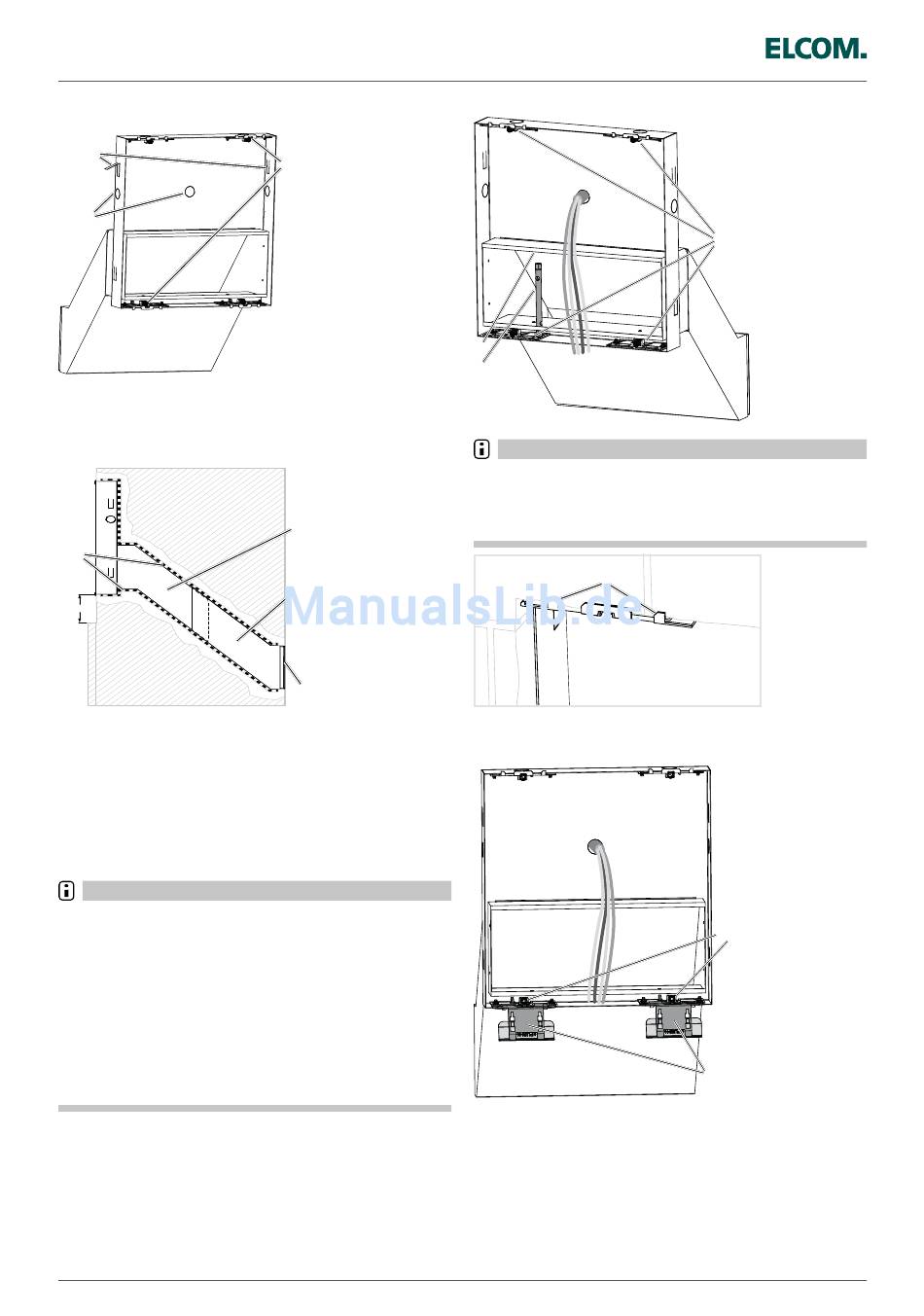

Mauerdurchwurf-Kasten montieren
(17)
(18)
Benötigte Leitungseinführung (18) ausbrechen und bei Bedarf
„
die Maueranker (17) ausstellen.
Leitung abmanteln und einführen.
„
„ Risse, Löcher und Öffnungen im Mauerwerk der vorbereiteten
Wandöffnung verschließen, um Luftzirkulation zu verhindern.
(20)
>65 mm
Frontelement (23) in die Wandöffnung einsetzen, ausrichten
„
und fixieren.
Entnahmeelement (22) in das Frontelement (23) einschieben
„
bis die Post-Entnahmetür (21) bündig mit der fertigen
Wandoberfläche abschließt, ausrichten und fixieren.
Mauerdurchwurf-Kasten zum Schutz vor kriechender Nässe
„
und Kondenswasserbildung bei schneller Wetteränderung
mit Teerpappe (20) mehrlagig ummanteln.
Mauerdurchwurf-Kasten erneut mit Wasserwaage prüfen
„
und bei Bedarf ausrichten.
Hinweis
Genau ausrichten, da nachträglich ein seitliches Ausrichten der
Frontplatte nicht möglich ist.
Bei Integration in eine zu betonierende Wand muss der Mauer-
durchwurf-Kasten zuvor, zum Schutz vor dem hohen Druck,
abgestützt werden.
Bei Einbau in Rohbau-Wänden Putzstärke berücksichtigen.
Das Frontelement sollte möglichst bündig zur Putzoberfläche
montiert sein. Die Befestigungselemente (19) des Frontelements
ermöglichen einen nachträglichen Putzausgleich von max. 17 mm.
Im Bereich der 10 mm breiten Wanddichtung der einzusetzenden
Briefkastenfront darf die Oberflächenrauigkeit 3 mm nicht überschreiten.
Die Wanddichtung verläuft in einem Abstand von ca. 10 mm seitlich und
22 mm oberhalb zum Mauerdurchwurf-Kasten.
Evtl. abschließend beiliegende Putzschutzpappe einsetzen.
„
Briefkastenfront montieren
Der Mauerdurchwurf-Kasten ist montiert.
Die dem Mauerdurchwurf-Kasten beiliegenden Befestigungselemente
(19) montieren. Hierzu die Muttern an den Gewindebolzen lösen, die
4 Elemente jeweils über die 2 Muttern auf die Bolzen schieben und
anschließend festschrauben.
106
(19)
(23)
(22)
(21)
(24)
Hinweis
Beiliegenden Steckschlüssel (24) verwenden. An der Unterseite
erfolgt das Verschrauben durch die entsprechenden Öffnungen
des Durchwurfrands hindurch.
Die Auflagewinkel (25) der Befestigungselemente müssen auf
der Wandoberfläche aufliegen.
(25)
Die beiden Öffnungswerkzeuge (26) in die Aufnahme der unteren
„
Befestigungselemente (27) am Gehäuse stecken.
„
(19)
(27)
(26)
