Codeschloss

Codeschloss Modul EB
Das Codeschloss CLM-200 hat zwei unabhängige Schaltkontakte,
welche über unterschiedliche Codes (1 ... 8-stellig) gesteuert werden.
Die Einschaltdauer lässt sich individuell zwischen 1 ... 99 Sekunden
einstellen.
Alternativ kann ein Umschaltbetrieb realisiert werden, welcher bei
der ersten Codeeingabe den Kontakt ein- und bei der zweiten
Codeeingabe wieder ausschaltet.
Werden fehlerhafte Codes eingegeben, so sperrt sich das Code-
schloss nach der fünften Falscheingabe für 60 Sekunden und
signalisiert dies durch einen Alarmton. Jede weitere Falscheingabe
löst erneut die Sperrung und den Alarmton für 60 Sekunden aus.
Alle Einstellungen des Codeschlosses werden über die Tastatur
vorgenommen und sind durch einen Mastercode vor Manipulationen
geschützt.

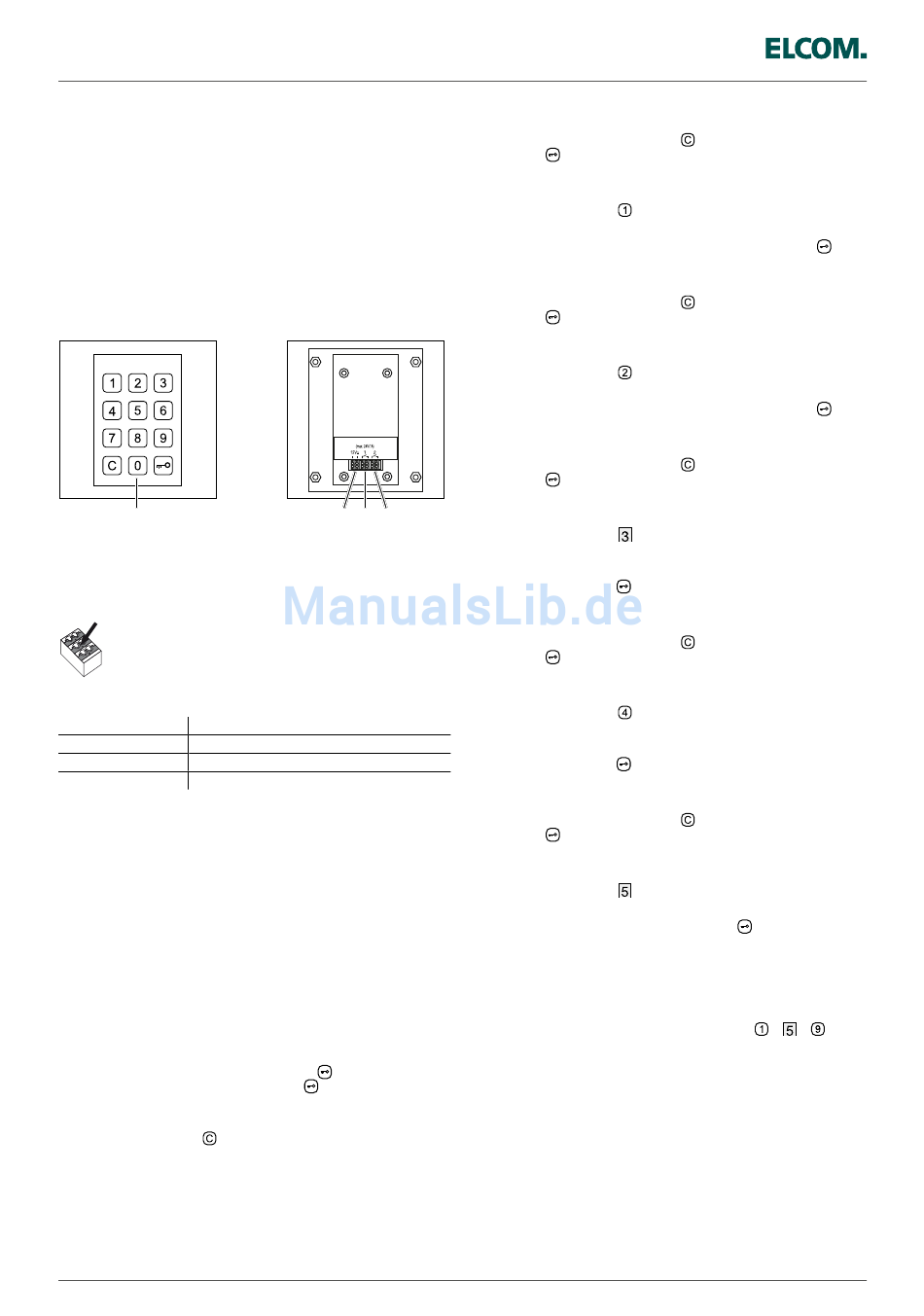

(1)
(1) Tasten und Gehäuse aus Edelstahl
(2) Anschlussklemmen für Versorgungsspannung 12 V~ oder 15 V=
(3) Anschlussklemmen Schaltkontakt 1
potenzialfreier Schließer, max. 24 V/1 A
(4) Anschlussklemmen Schaltkontakt 2
potenzialfreier Schließer, max. 24 V/1 A
Leiter anschließen: Orangenen Drücker be tätigen
„
und abisolierten Leiter einstecken
(Massivleiter Ø 0,4 – 0,8 mm).
Leiter lösen:
„
Orangen Drücker be tätigen. Leiter herausziehen.
Signaltöne
Tastenquittierung tüüt (0,2 Sek.)
Eingabe OK tüüüüüüüüüüüüt (1 Sek.)
Eingabe falsch tüüt....tüüt....tüüt (6 x)
Alarm tüüt....tüüt....tüüt (60 Sek.)
Werkseinstellungen
- Schaltcode 1:
- Schaltcode 2:
- Schaltdauer 1:
- Schaltdauer 2:
- Mastercode:
Aktuelle Einstellungen
- Schaltcode 1:
- Schaltcode 2:
- Schaltdauer 1:
- Schaltdauer 2:
- Mastercode:
Programmierung
Die Codes müssen so gewählt werden, dass diese eindeutig
zuzuordnen sind (nicht erlaubt: Code 1 = 1234; Code 2 = 123).
Wird kein Schaltcode programmiert (d. h. Codeprogrammierung
wird ohne Eingabe eines Codes mit der Taste
der Schaltkontakt durch Drücken der Taste
Zur Aktivierung des Umschaltbetriebs stellen Sie die Schaltdauer
„
auf 0 Sekunden ein.
Drücken Sie die Taste , um den aktuellen Vorgang abzubrechen.
„
132
Schaltcode 1
Drücken und halten Sie die Taste
„
die Taste
Geben Sie den aktuellen Mastercode ein.
„
Signalton ertönt.
Drücken Sie die Taste
„
Signalton ertönt.
Geben Sie den Schaltcode ein und drücken Sie die Taste
„
Signalton ertönt.
Schaltcode 2
Drücken und halten Sie die Taste
„
die Taste
Geben Sie den aktuellen Mastercode ein.
„
Signalton ertönt.
Drücken Sie die Taste
„
Signalton ertönt.
Geben Sie den Schaltcode ein und drücken Sie die Taste
„
Signalton ertönt.
Schaltdauer 1
Drücken und halten Sie die Taste
„
die Taste
Geben Sie den aktuellen Mastercode ein.
„
(2) (3) (4)
Signalton ertönt.
Drücken Sie Taste die
„
Signalton ertönt.
Geben Sie die Schaltdauer in Sek. (1 – 99 oder 0) ein und
„
drücken Sie die Taste
Signalton ertönt.
Schaltdauer 2
Drücken und halten Sie die Taste
„
die Taste
Geben Sie den aktuellen Mastercode ein.
„
Signalton ertönt.
Drücken Sie die Taste
„
Signalton ertönt.
Geben Sie die Schaltdauer in Sek. (1 – 99 oder 0) ein und
„
drücken Sie die Taste
Signalton ertönt.
Mastercode
Drücken und halten Sie die Taste
„
1 2 3
die Taste
4 5 6
Geben Sie den aktuellen Mastercode ein.
„
3 Sek.
Signalton ertönt.
3 Sek.
7 8 9 Drücken Sie die Taste
„
Signalton ertönt.
... ... ... Neuen Mastercode eingeben und die Taste
„
... ... ...
Signalton ertönt.
... Sek.
Mastercode zurücksetzen
Wurde der Mastercode vergessen, kann dieser auf die
... Sek.
Werkseinstellung (789) zurückgesetzt werden.
... ... ...
Schalten Sie die Spannungsversorgung ab.
„
Drücken und halten Sie gleichzeitig die Tasten
„
Schalten Sie die Spannungsversorgung wieder ein.
„
Signalton ertönt.
beendet), kann
Technische Daten
aktiviert werden:
Betriebsspannung
Stromaufnahme (Ruhe)
Stromaufnahme (Betrieb)
Schaltkontakte (potenzialfrei)
Schaltdauer einstellbar
Anschlussklemmen
Leiterdurchmesser
Leiterabisolierlänge
Abmessungen Frontplatte (B x H x T)
und halten Sie zusätzlich
für 3 Sekunden gedrückt, bis ein Signalton ertönt.
.
und halten Sie zusätzlich
für 3 Sekunden gedrückt, bis Signalton ertönt.
.
und halten Sie zusätzlich
für 3 Sekunden gedrückt, bis Signalton ertönt.
.
.
und halten Sie zusätzlich
für 3 Sekunden gedrückt, bis Signalton ertönt.
.
.
und halten Sie zusätzlich
für 3 Sekunden gedrückt, bis Signalton ertönt.
.
1 ... 99 Sek. / Dauer Ein
Technische Änderungen vorbehalten
.
.
drücken.
+ + .
12 V AC oder 15 V DC
ca. 10 mA
max. 70 mA
max. 24 V / 1 A
Steckklemmen
0,4 ... 0,8 mm
6 ... 8 mm
120 x 120 x 2 mm
