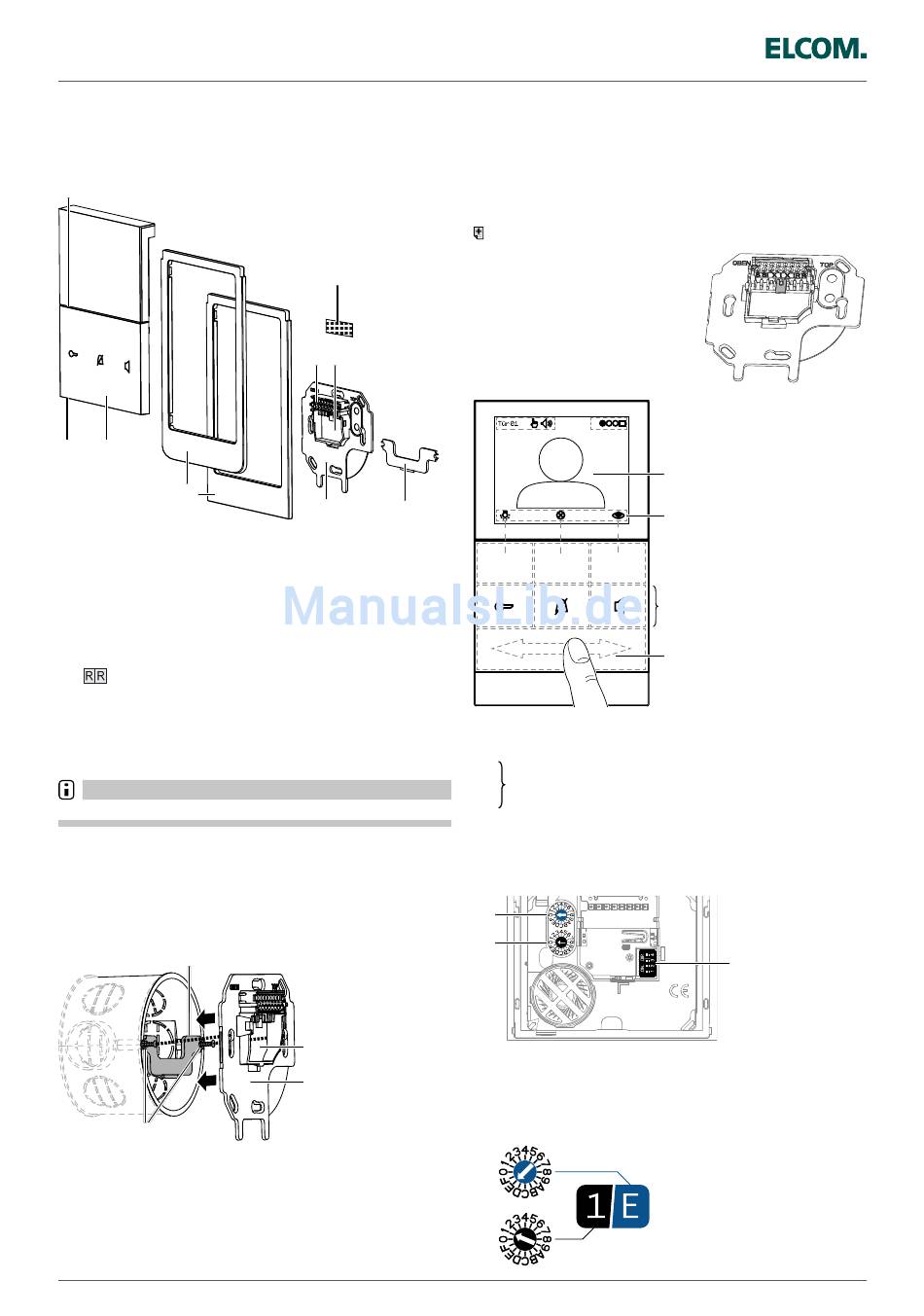

elcom.touch Innenstation Video
elcom.touch Innenstation Video
Durch Verwendung des abgerundeten oder eckigen Designrahmens
harmoniert die Innenstation perfekt mit dem jeweiligen Berker
Schalterprogramm.
(1)
(2) (3)
(4)
(1) Mikrofon
(2) Lautsprecher
(3) Innenstation (Aufsatz mit Display und Bedieneinheit)
(4) Designrahmen große Ausführung, abgerundet oder eckig
(5) Tragplatte
(6) Versteifungselement zur Montage auf Gerätedose
(7) Leitungsdurchführung
(8) Anschluss-Klemmblock
2Draht Busleitung
Etagenruftaster
Zusatzspeisung
(9) optionale zusätzliche Klettbefestigung
Montage
2Draht Busleitung und bei Bedarf Anschlussleitung des Etagentasters
sind zum Einbauort verlegt.
Hinweis
Empfohlene Montagehöhe: 1,5 m Mitte Display
Versteifungselement (6) an der Sollbruchstelle von der Tragplatte
„
abtrennen.
Bei Montage auf Gerätedose:
Versteifungselement (6) auf Gerätedose aufsetzen, sodass die glatte
„
Fläche nach vorne zeigt und die äußeren Befestigungsanker (10)
auf den Schraubdomen der Gerätedose liegen.
Versteifungselement mit 2 Schrauben vorjustieren.
„
(6)
(10)
(10) Befestigungsanker
(11) Öffnung zur Leitungsdurchführung
Bei Aufputz-Montage ohne Gerätedose:
Mit der Tragplatte (5) die Befestigungslöcher markieren.
„
Befestigungslöcher bohren und Dübel einstecken.
„
82
Bei beiden Montagearten:
„
„
Leitungsabschluss
(9)
Um Reflektionen auf der Leitung zu
vermeiden, verbleibt in der letzten
Innenstation eines Leitungszweiges
der Abschlusswiderstand (21). In den
vorherigen muss dieser entfernt werden.
(8) (7)
Bedien- und Anzeigeelemente
(5)
(6)
(12) Display 3,5"
(13) Symbolzeile - zeigt die aktuelle Belegung der drei Menü-
(14)
(15)
(16)
(17) Symboltasten - beleuchtet, mit festen Funktionen
(18) Menü-Slider - für Menüzugriff und Seitenwechsel
(19) Seiten-Positionsanzeige
(20) Statuszeile
drehfix
(22)
(23)
(11)
(22) Blauer drehfix® Schalter für die Teilnehmeradresse
(23) Schwarzer drehfix® Schalter für die Gruppenadresse
(5)
Über die drehfix® Schalter (22), (23) lässt sich die Innenstation schnell
und einfach adressieren. Die einzustellende Adresse ist 2-stellig, beste-
hend aus Gruppenadresse und Teilnehmeradresse. Sie muss mit der
Adresse des zugehörigen Ruftasters an der Außenstation identisch sein.
(22)
(23)
Abisolierte 2Draht Busleitung, gegebenenfalls Etagentaster- und
Zusatzspeisungs-Leitung durch die mittige Leitungsdurchführung
(11) der Tragplatte führen.
Tragplatte (5) mit mindestens 2 Schrauben an der Wand bzw.
auf der Gerätedose montieren. Ausrichtmarkierung beachten.
Anschluss-Klemmblock anschließen (siehe Anwendungsbeispiele)
(20) (19)
(14) (15) (16)
(17)
Bedientasten (14, 15 und 16) an
Menü-Bedientasten (Softkeys)
® Adressierung und Betriebsartschalter
[0 ... F]
[0 ... F]
(21)
(12)
(13)
(18)
(24)
