ELCOM 2Draht Systemhandbuch Seite 15

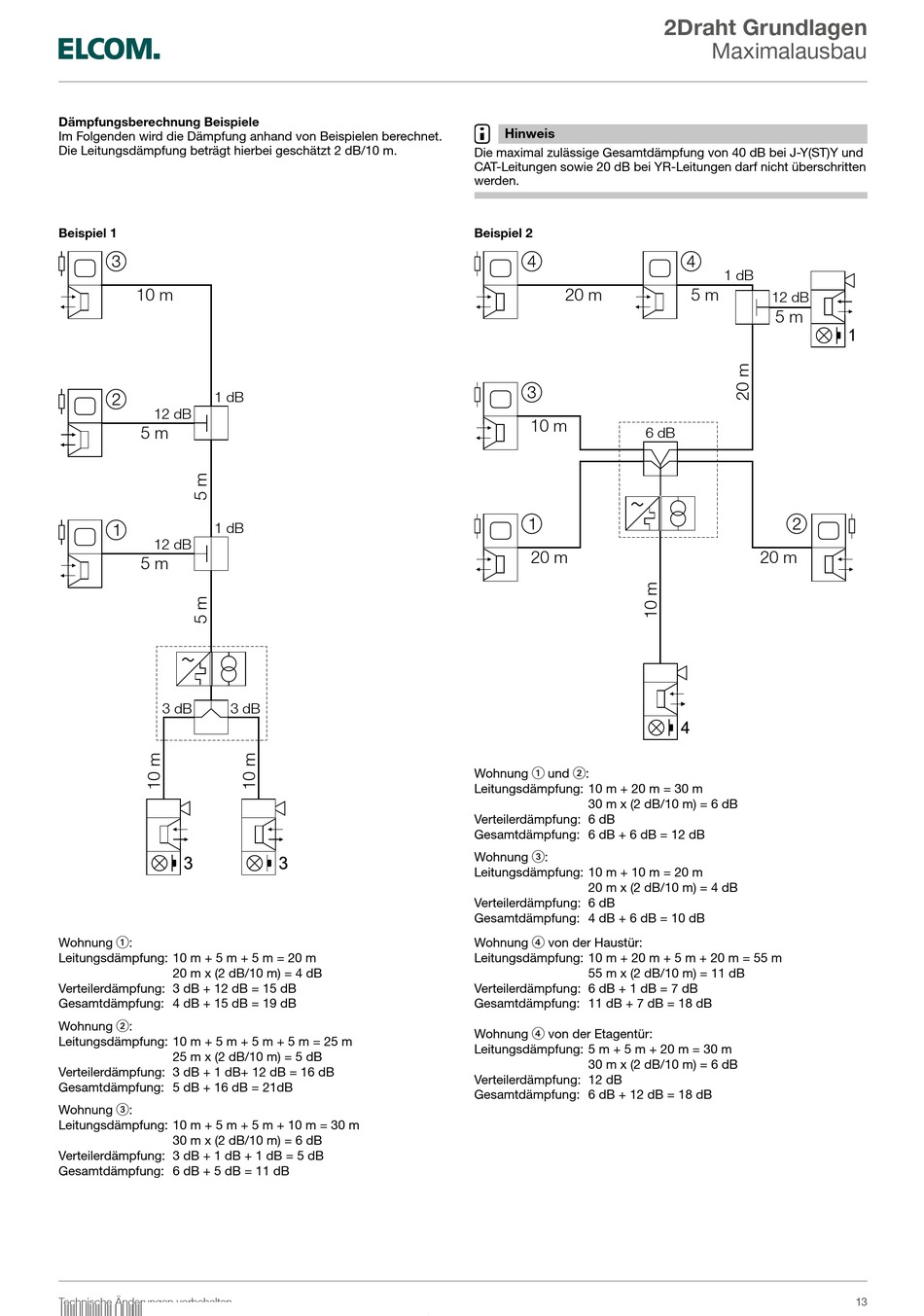

Dämpfungsberechnung Beispiele
Im Folgenden wird die Dämpfung anhand von Beispielen berechnet.
Die Leitungsdämpfung beträgt hierbei geschätzt 2 dB/10 m.
Beispiel 1
10 m
1 dB
12 dB
5 m
1 dB
12 dB
5 m
3 dB 3 dB
Wohnung 1 :
Leitungsdämpfung: 10 m + 5 m + 5 m = 20 m
20 m x (2 dB/10 m) = 4 dB
Verteilerdämpfung: 3 dB + 12 dB = 15 dB
Gesamtdämpfung: 4 dB + 15 dB = 19 dB
Wohnung 2 :
Leitungsdämpfung: 10 m + 5 m + 5 m + 5 m = 25 m
25 m x (2 dB/10 m) = 5 dB
Verteilerdämpfung: 3 dB + 1 dB+ 12 dB = 16 dB
Gesamtdämpfung: 5 dB + 16 dB = 21dB
Wohnung 3 :
Leitungsdämpfung: 10 m + 5 m + 5 m + 10 m = 30 m
30 m x (2 dB/10 m) = 6 dB
Verteilerdämpfung: 3 dB + 1 dB + 1 dB = 5 dB
Gesamtdämpfung: 6 dB + 5 dB = 11 dB
Technische Änderungen vorbehalten
Hinweis
Die maximal zulässige Gesamtdämpfung von 40 dB bei J-Y(ST)Y und
CAT-Leitungen sowie 20 dB bei YR-Leitungen darf nicht überschritten
werden.
Beispiel 2
20 m
10 m
6 dB
20 m
Wohnung 1 und 2 :
Leitungsdämpfung: 10 m + 20 m = 30 m
30 m x (2 dB/10 m) = 6 dB
Verteilerdämpfung: 6 dB
Gesamtdämpfung: 6 dB + 6 dB = 12 dB
Wohnung 3 :
Leitungsdämpfung: 10 m + 10 m = 20 m
20 m x (2 dB/10 m) = 4 dB
Verteilerdämpfung: 6 dB
Gesamtdämpfung: 4 dB + 6 dB = 10 dB
Wohnung 4 von der Haustür:
Leitungsdämpfung: 10 m + 20 m + 5 m + 20 m = 55 m
55 m x (2 dB/10 m) = 11 dB
Verteilerdämpfung: 6 dB + 1 dB = 7 dB
Gesamtdämpfung: 11 dB + 7 dB = 18 dB
Wohnung 4 von der Etagentür:
Leitungsdämpfung: 5 m + 5 m + 20 m = 30 m
30 m x (2 dB/10 m) = 6 dB
Verteilerdämpfung: 12 dB
Gesamtdämpfung: 6 dB + 12 dB = 18 dB
2Draht Grundlagen
Maximalausbau
1 dB
5 m
12 dB
5 m
20 m
1
13
