ELCOM 2Draht Systemhandbuch Seite 99

elcom.one Frontplatten

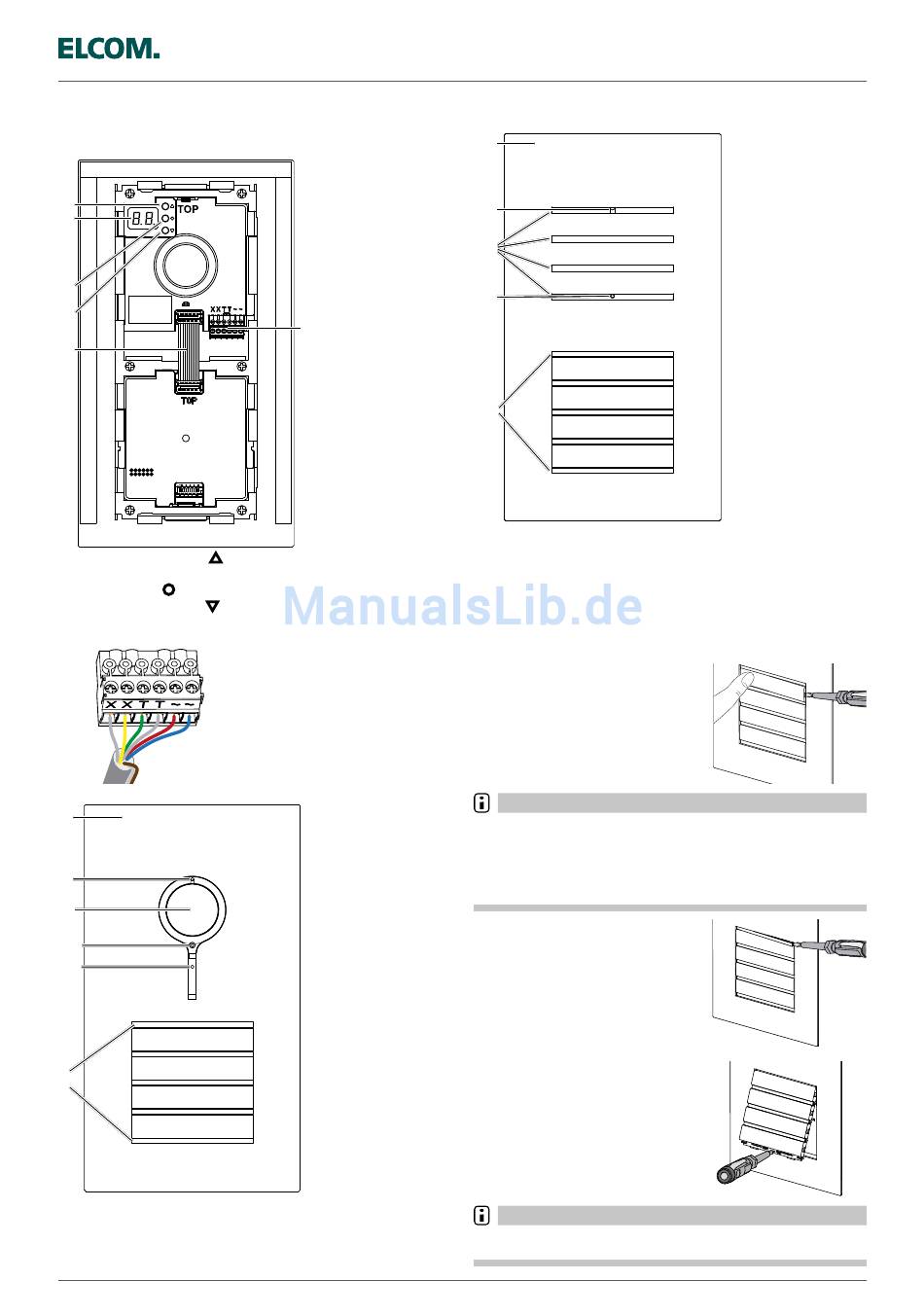

Geräteaufbau Rückseite Frontplatte Video und Audio
(1)
(2)
(3)
(4)
(5)
(1) Einstelltaste Aufwärts
(2) 7-Segment-Anzeige
(3) Auswahltaste
(4) Einstelltaste Abwärts
(5) Module Verbindungskabel
(6) Anschluss-Klemmblock
XX 2Draht Busleitung
TT Türöffner-Kontakt
~~ 12 V~ Betriebsspannung
Geräteaufbau Frontplatte Video
(7)
(8)
(9)
(10)
(12)
(13)
(14)
Technische Änderungen vorbehalten
Geräteaufbau Frontplatte Audio
(11)
(12)
(6)
(14)
(7) Edelstahl Frontplatte
(8) Mikrofon
(9) Kamera
(10) Fixierschraube für Kamera (Inbusschlüssel beiliegend)
(11) Türlautsprecher
(12) Dämmerungssensor für Ruftasten-Hinterleuchtung
(13) Tastenfeld mit Ruftastern
(14) Abdeckstreifen für Demontageschutz
Namensschild wechseln
„
„
Als Namensschild-Einlage kein Papier verwenden, da Feuchtigkeit
und UV-Licht Papier und Beschriftung beschädigen.
Zur Beschriftung eignet sich UV-beständige Folie mit Laser-
Bedruckung sowie Beschriftungsgeräte für Beschriftungsbänder:
Aufsatz demontieren
Bei Reinigung oder Austausch kann
der Ruftaster-Modul Aufsatz von vorne
demontiert werden.
„
„
Defekte Aufsätze können nur durch Aufsätze mit gleicher
Tastenanzahl ersetzt werden.
2Draht Produktinformationen
elcom.one Außenstation
(7)
(8)
(13)
Ruftaster einseitig gedrückt hal-
ten. Schraubendreher in die auf der
gegenüberliegenden Seite zugänglich
gewordenen Hebelöffnung ansetzen
und Arretierung lösen.
Abdeckblende mit Namensschild-
Einlage abnehmen.
Hinweis
- kleine Tasten - 12 mm
- mittlere Tasten - 30 mm
Die verriegelnden Abdeckstreifen
oben und unten mit dem Schrauben-
dreher nach vorne hebeln und
entnehmen.
Ruftaster-Modul Oberteil in der unteren
mittigen Hebelöffnung mit dem Schrau-
bendreher nach oben drücken und
nach vorne führen.
Hinweis
97
