LBM-300
IP
AUDIO

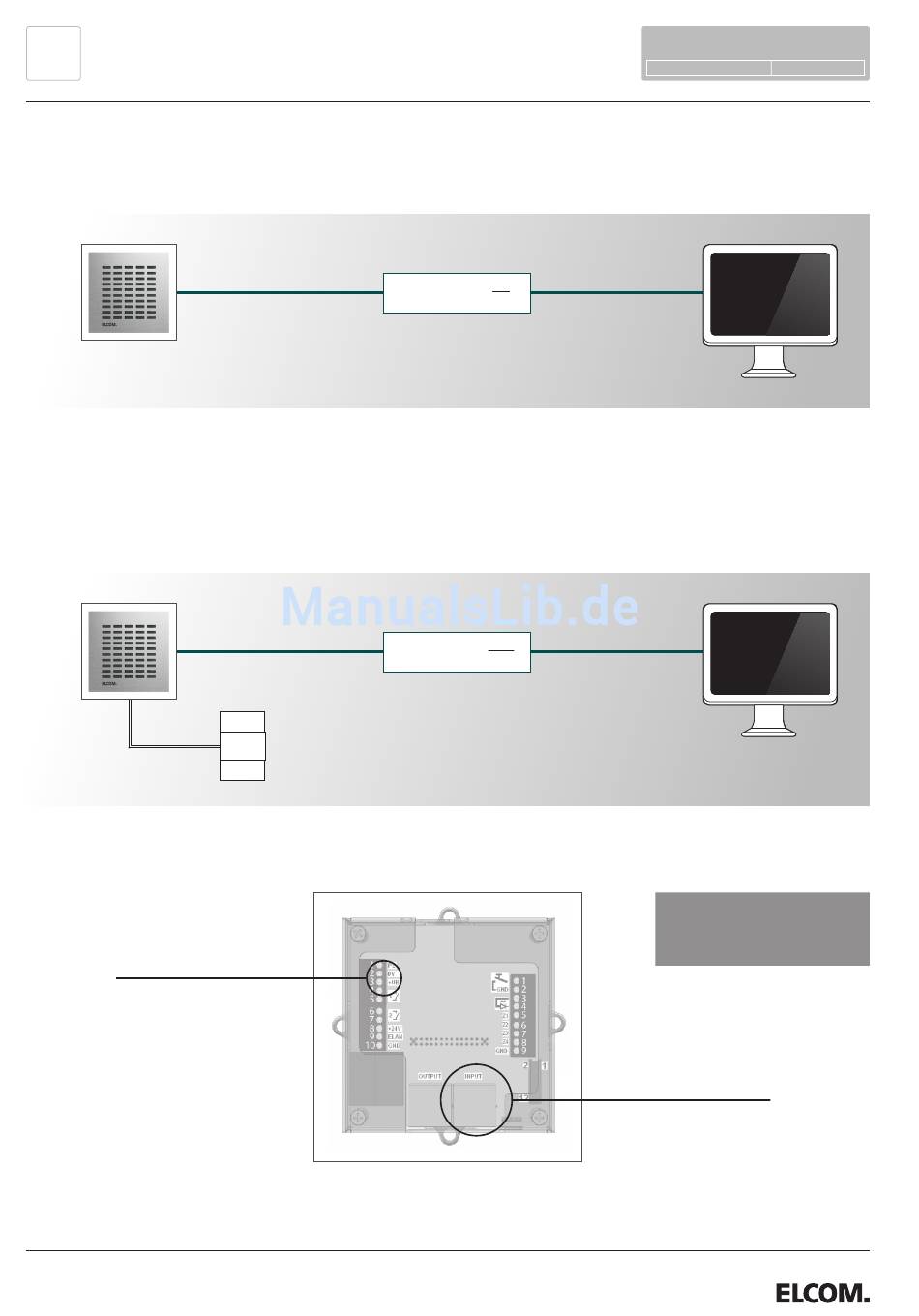

Anschluss und Versorgung

Versorgung Möglichkeit 1 - Switch mit Power-over-Ethernet (PoE 802.3af)
Das Türsprechmodul über ein Netzwerkkabel am INPUT-Port mit dem PoE-Switch (Power over Ethernet Switch) verbinden.
INPUT
Versorgung Möglichkeit 2 - Switch ohne Power-over-Ethernet
Ein 28VDC Netzteil (ELCOM NGV-500) an der Klemme 0V und +UB anschließen.
Das Türsprechmodul über ein Netzwerkkabel am INPUT-Port mit dem Ethernet-Switch verbinden.
INPUT
0V (-) +UB (+)
28VDC
Anschluss 28VDC Netzteil
RJ45 - Netzwerkkabel
RJ45 - Netzwerkkabel
NGV-500
Netzgerät
RJ45 - Netzwerkkabel
Ethernet-Switch mit
Power-over-Ethernet
RJ45 - Netzwerkkabel
Ethernet-Switch ohne
Power-over-Ethernet
INSTALLATION
Dokument: Version 2.0 Datum: 31.01.2013
PC
PC
ACHTUNG:
Die Montage bitte erst nach der
Vorkonfiguration (nächster Ab-
schnitt) vornehmen.
Anschluss Netzwerkkabel
5
