RED321Y Audio-Auskoppler

Audio-Auskoppler werden zur Auskopplung der Audio-Busleitung
(a/b) aus der 2Draht Busleitung verwendet. i2 Audio Geräte, wie
z. B. Telekommunikations-Interface, Relais etc., können mit
Audio-Auskopplern an dem 2Draht Bus betrieben werden.
(2) (1) (2)
Dämpfung
(1)(3) Anschlussklemmen für die ausgekoppelte Audio-Busleitung a/b
(2)(4) Anschlussklemmen X/X für die durchgeschleifte 2Draht Busleitung
Terminator (Abschlusswiderstand)
Nicht belegte Anschlüsse (X/X) sind durch Aufstecken eines
Terminators abzuschließen.
1. Drücken
2. Einstecken
REG Anschlussklemmen
Einstecken
UP Anschlussklemmen
Technische Änderungen vorbehalten
(4) (4)
(3)
2Draht Produktinformationen
Technische Daten
Betriebsspannung
Schutzart
Relative Feuchte
Betriebstemperatur
Lager-/Transporttemperatur
Anschlussklemmen
Leiterdurchmesser

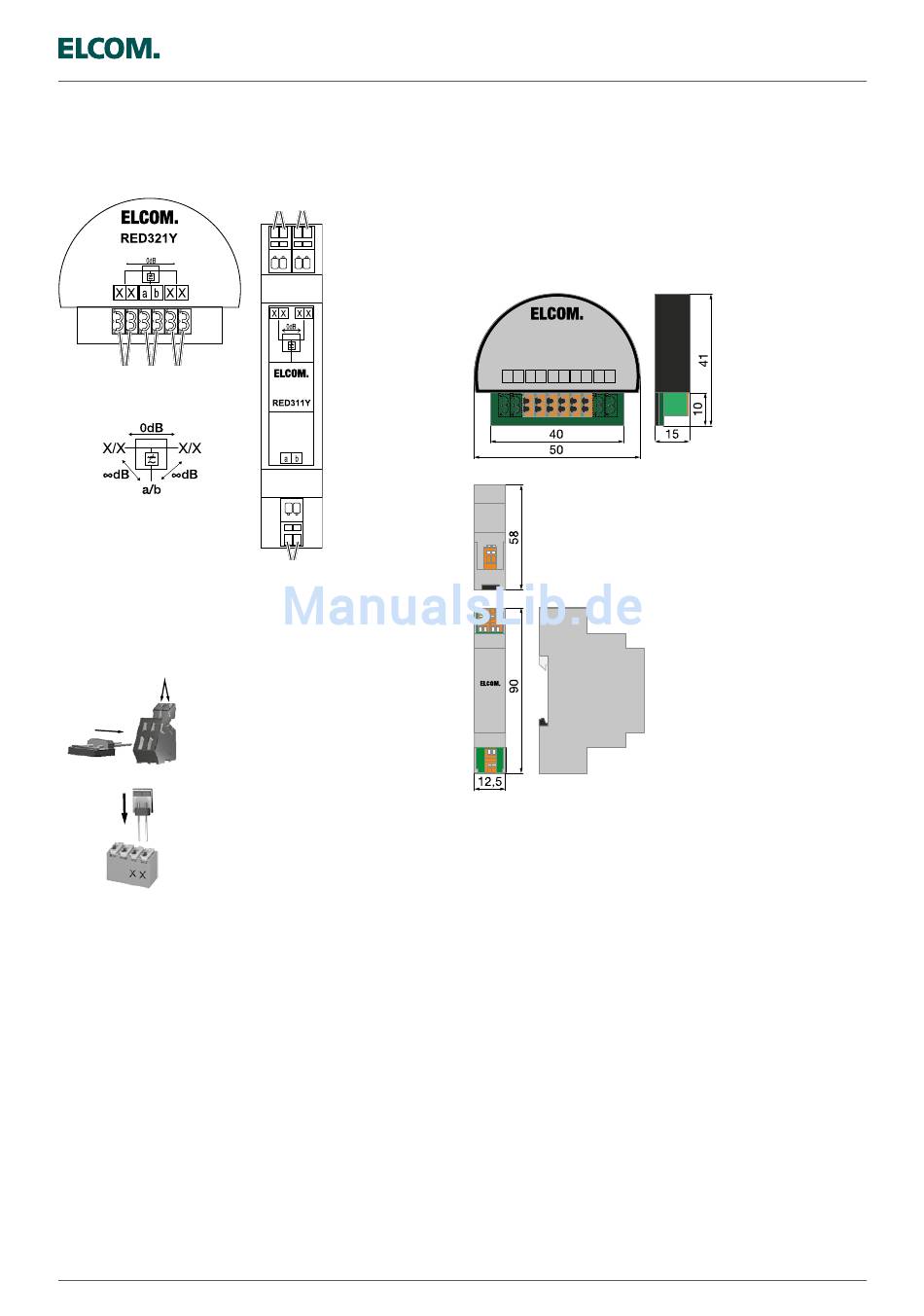

Maßzeichnung
Audio-Auskoppler UP
Audio-Auskoppler REG

Audio-Auskoppler

28 V=
IP20
0 ... 65% (keine Betauung)
-5 °C ... +45 °C
-20 °C ... +60 °C
Steckklemmen
0,4 ... 0,8 mm
75
