Netzgerät - ELCOM 2Draht Systemhandbuch

NGV-500 Netzgerät
Zur Spannungsversorgung des Strangkopplers.
(1)
(2)
(1) 28 V= Anschluss sekundär
(2) 230 V~ Anschluss primär
Überlast- und Kurzschlusssicher
Bei Überlast- oder Kurzschlusserkennung wird der
Ausgangsstrom auf das Maximum begrenzt.
Technische Daten
Betriebsspannung
Frequenz
Ausgangsspannung
Ausgangsstrom
Ausgangsstrom-Begrenzung
Leistung
Leistung
Wirkungsgrad
Schutzart
Relative Feuchte
Betriebstemperatur
Lager-/Transporttemperatur
Anschlussklemmen für
Leiterquerschnitt
REG
Abmessungen B x H x T
Technische Änderungen vorbehalten

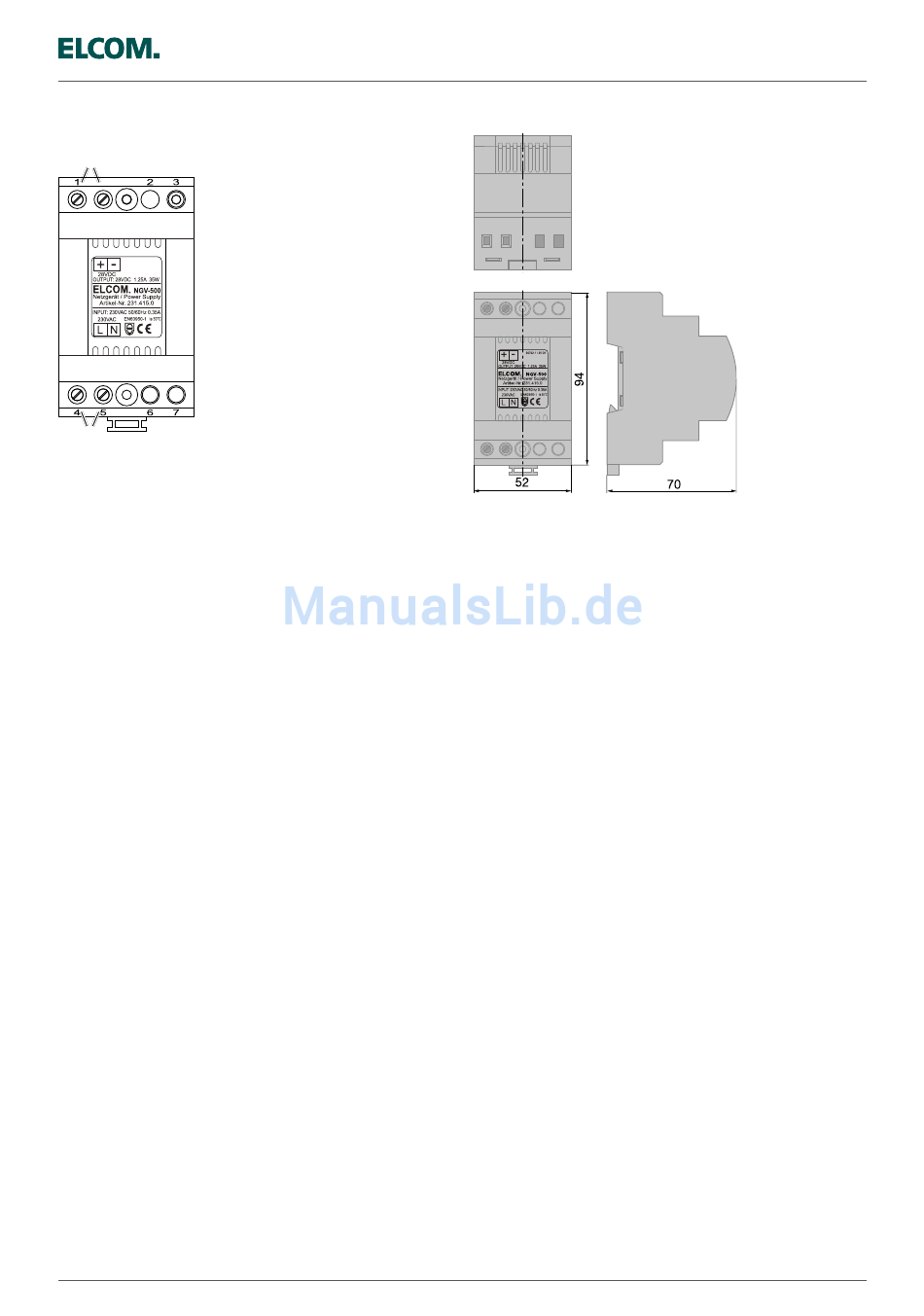

Maßzeichnung
230 V~, +/- 15 %
50/60 Hz
28 V=
max. 1,25 A
bei 1,4 A
max. 18 VA
max. 35 W
89 % (bei Volllast)
IP20
0 - 65 % (keine Betauung)
5 °C ... 40 °C
-20 °C ... 60 °C
Starre Leiter max. 6 mm²
Flexible Leiter max. 4 mm²
3 TE
52 x 92 x 68 mm
2Draht Produktinformationen
Netzgerät
71
