Zusatz-Signalgerät

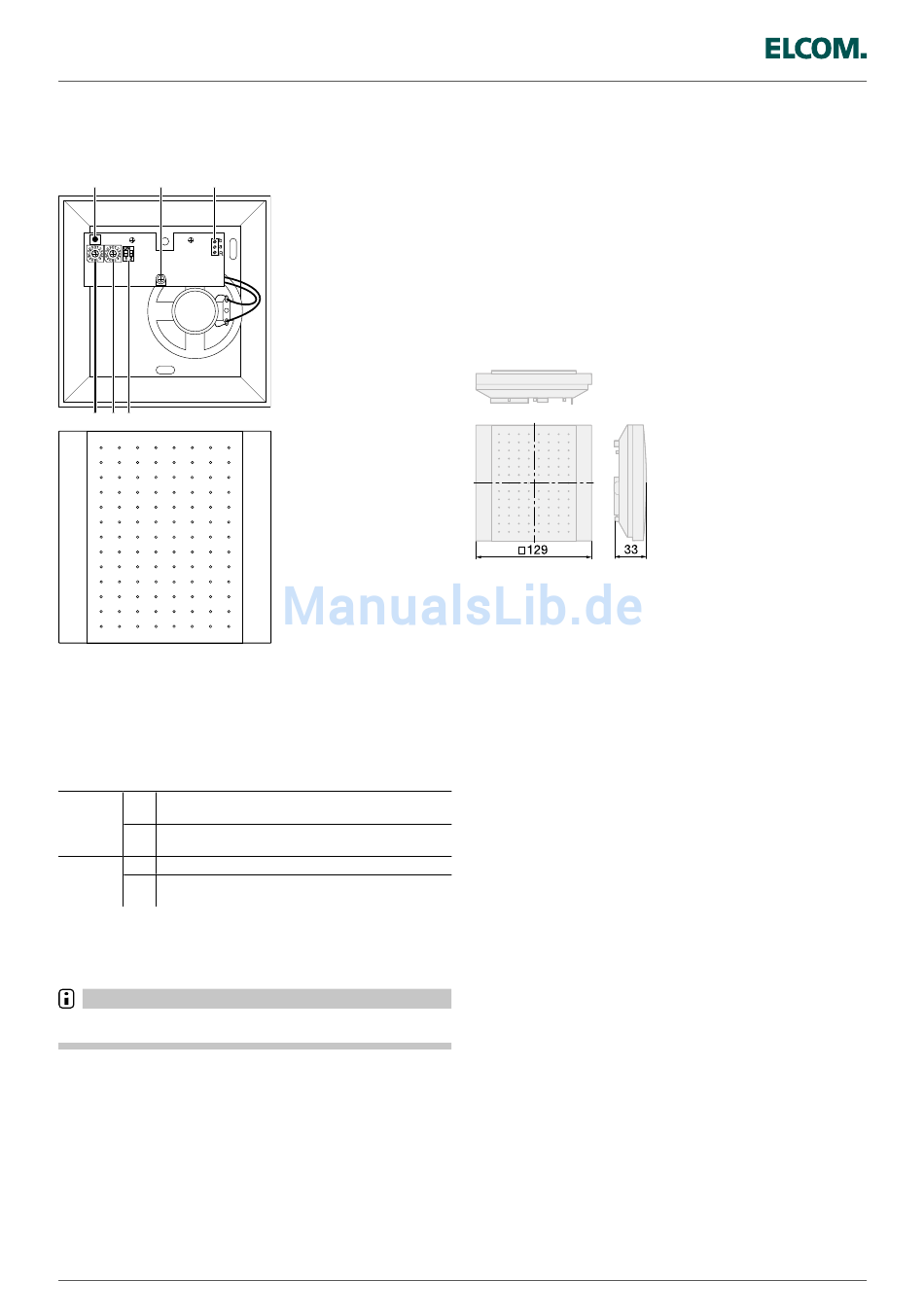

NSG-200 Zusatz-Signalgerät AP
Das Nebensignalgerät dient zur akustischen Signalisierung
von einem Tür-, Etagentür- und Internruf.
(7)
(6)
(5)
(4)
(4)
(1)
(2)
(3)
(1) Drehcodierschalter Gruppenadresse
Gleiche Gruppen-Adresseneinstellung wie an der
zugeordneten Innenstation (schwarzer Drehcodierschalter).
(2) Drehcodierschalter Teilnehmeradresse
Gleiche Teilnehmer-Adresseneinstellung wie an der
zugeordneten Innenstation (blauer Drehcodierschalter).
(3) Betriebsartschalter
Einstellungen Betriebsartschalter
OFF Ein Etagenruf über die Klemme R wird nur am
Nebensignalgerät signalisiert.
Schalter 1
ON
Der Etagenruf wird zusätzlich an der Innenstation
signalisiert.
OFF Keine Ruftonabstellung
Schalter 2
ON
Die Ruftonabstellung erfolgt an der Innenstation
mit der gleichen Adresseneinstellung.
(4) Befestigungslöcher
(5) Anschlussklemmen
Klemmen a/b: Audio Busanschluss
Hinweis
Der Betrieb am 2Draht ist nur am a/b Anschluss der
Strangversorgung oder mit einem Audio-Auskoppler möglich.
(6) Klemme R: Anschluss Etagenruf-Taster mit a/b
(7) Ruflautstärkeregler
(8) Taster zur Rufton-Einstellung
Eingestellt wird immer der Rufton für die zuletzt rufende Quelle.
Es stehen insgesamt 16 Ruftöne für den Tür-, Etagentür- und
Internruf zur Auswahl.
Gerät an der Wand halten und die Befestigungslöcher anzeichnen.
Gegebenenfalls die angezeichneten Markierungen bohren und
Dübel in die Bohrungen stecken.
Abisolierte Leitung ins Gehäuse einführen und das Unterteil
des Nebensignalgeräts mit Schrauben an der Wand befestigen.
Abisolierte Adern an den Anschlussklemmen (5) des
Nebensignalgeräts anschließen.
94
Technische Daten
Versorgungsspannung Bus a/b
Stromaufnahme (Betrieb)
Stromaufnahme (Stand-by)
Schalldruckpegel
Lautsprecher im Abstand 0,5 m
Schutzart
Betriebstemperatur
Anschlussklemmen
Leiterquerschnitt
Leiterdurchmesser
Leiterabisolierlänge
Montagehöhe
Abmessungen (B x H x T)
Maßzeichnungen
22 ... 24 V=
≈ 150 mA
≈ 10 mA
Rufton
über
≈ 82 dB(A)/0,5 m
IP30
5 °C ... 50 °C
Schraubklemmen
0,5 ... 1,5 mm²
0,5 ... 1,4 mm
6 ... 8 mm
ca. 1,8 m
129 x 129 x 33 mm
Technische Änderungen vorbehalten
