Strangversorgung; Red011Y Strangversorgung - ELCOM 2Draht Systemhandbuch

2Draht Produktinformationen

Strangversorgung

RED011Y Strangversorgung

Gerät zur zentralen Versorgung der 2Draht, i2 Audio und 6D Video
Bus-Teilnehmer mit verpolungssicherer SELV Bus-Kleinspannung.

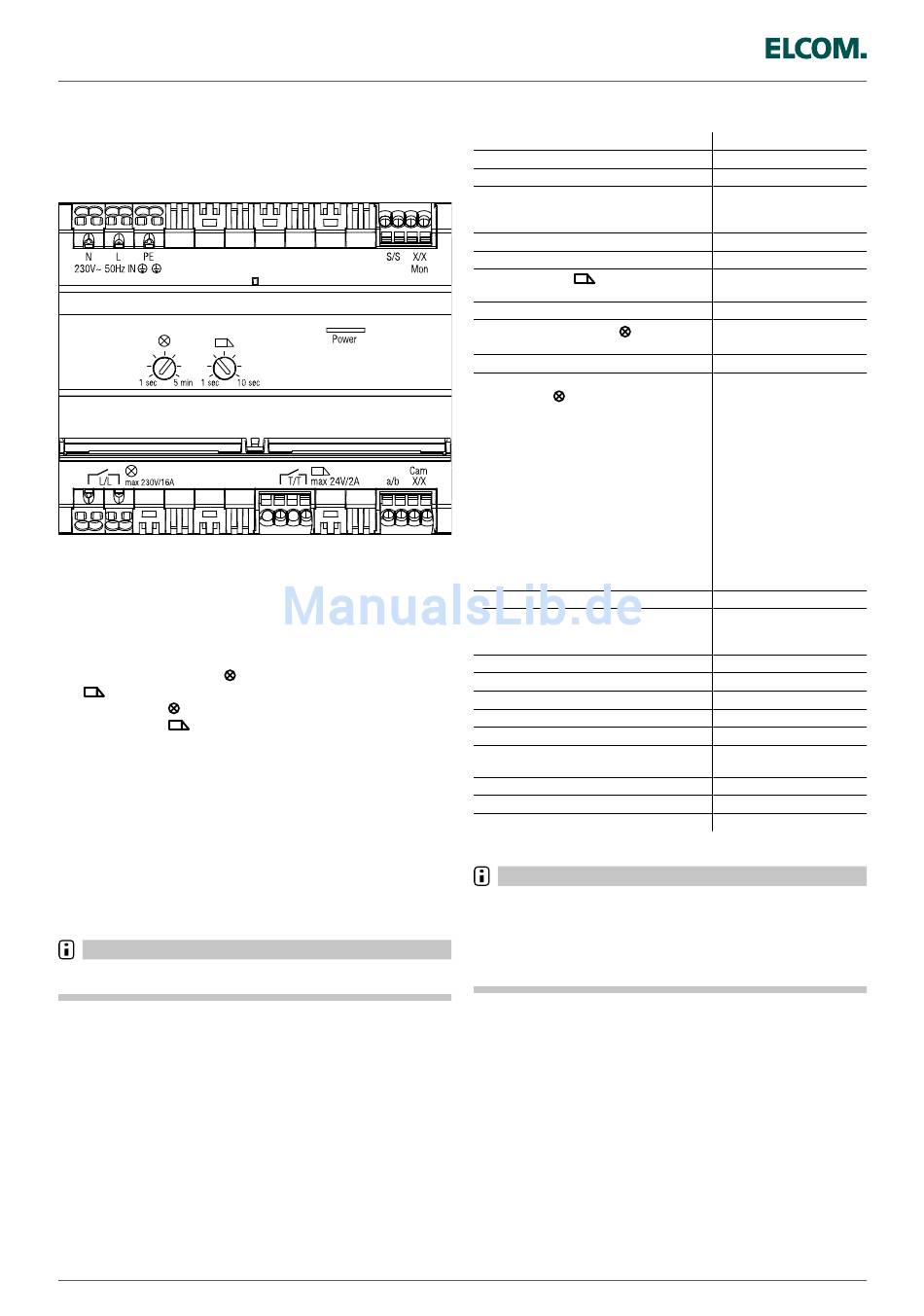

Geräteaufbau
(1)
(9) (10)
(7)
(1) Phasen-, Neutralleiter- und Potenzialausgleich-Anschluss L, N, PE
(2) a/b Anschluss für i2 Audio Geräte
(3) Cam X/X Anschluss für 2Draht Außenstationen
(4) X/X Mon Anschluss für Innenstationen, Innenstationen Video
und Etagenstationen
(5) S/S Anschluss für Zusatzspeisung
(6) Betriebs-/Überlast-LED Power
(7) Kontakt für Beleuchtung
(8) T/T Kontakt für Türöffner
(9) Potenziometer für Einschaltzeit Beleuchtung
(10) Potenziometer für Türöffner Entriegelungszeit
Betriebs-/Überlast-LED Power (6)
Zur Anzeige des aktuellen Betriebszustandes.
AUS Gerät ist nicht betriebsbereit. Es liegt keine
Betriebsspannung an.
GRÜN Gerät ist betriebsbereit
ROT Gerät ist überlastet oder kurzgeschlossen.
Die Busspannung ist abgeschaltet. Der Fehler wird
automatisch alle 30 Sek. überprüft.
Bei Überlast- oder Kurzschlusserkennung wird die Busspannung
abgeschaltet. Alle 10 Sekunden versucht das Gerät eine Wieder-
einschaltung. Nach Fehlerbehebung leuchtet die LED bis zu 10
Sekunden weiter rot.
Hinweis
Beim Einschalten der Strangversorgung (Startphase) leuchtet die
LED für 8 Sekunden rot.
68
(5) (4)
(6)
(8) (2) (3)
L/L
Technische Daten
Betriebsspannung
Frequenz
Stand-by Stromaufnahme
Ausgangsspannung Leerlauf / Volllast:
- Klemmen X/X
- Klemmen S/S
Gesamt-Ausgangsstrom X/X, a/b, S/S
Verlustleistung Pv
Türöffnerkontakt , Schließer
potenzialfrei
Türöffner-Entriegelungszeit
Kontakt für Beleuchtung µ-Kontakt,
Schließer potenzialfrei
Kontakt Mindestlast
Schaltleistungen Kontakt für
Beleuchtung :
- Glühlampen
- HV-Halogenlampen
- elektronische Trafos und Bi-Mode Trafos
- konventionelle Trafos
- Retrofit LED Lampen
- dimmbare Energiesparlampen
- Kompaktleuchtstofflampen mit EVG
- Leuchtstofflampen mit EVG
- Leuchtstofflampen unkompensiert
- Leuchtstofflampen parallelkompensiert
- Leuchtstofflampen DUO-Schaltung
- Mischlasten
Licht Einschaltzeit
Schutz
Schutzklasse
Schutzart
Relative Feuchte
Betriebstemperatur
Lager-/Transporttemperatur
Türkommunikationsanschluss-
Steckklemmen für Leiterdurchmesser
Netzanschluss-Steckklemmen
Breite (REG)
Abmessungen B x H x T
Hinweis
Konventionelle und elektronische Trafos sind gemäß den
Herstellerangaben auszulasten.
Die Leistungsangaben sind inklusive Verlustleistungen 20 %
für konventionelle Trafos und 10 % für elektronische Trafos.
Der Türöffner am Türöffnerkontakt der Strangversorgung kann
auch ohne eingehenden Ruf entriegelt werden.
230 V~
50/60 Hz
< 0,3 W
26 V / 23,5 V
28 V / 27,2 V
max. 1,25 A
4,1 W
max. 24 V/2 A
1 ... 10 s
max. 230 V~/16 A
ca. 15 W
2300 W
2300 W
1500 VA
1500 VA
440 W
440 W
22 x 20 W
1000 W
1100 W
1000 VA / 130 µF
1000 W
bis zur kleinsten Maximal-
last möglich
1 s ... 5 min
Elektronischer Über-
temperatur-, Überlast-
und Kurzschlussschutz
I
IP20
0 - 65 % (keine Betauung)
-5 °C ... +45 °C
-20 °C ... +60 °C
0,5 ... 0,8 mm
1,5 ... 2,5 mm²
6 TE
106 x 90 x 67 mm
Technische Änderungen vorbehalten
