Anschluss am abziehbarem Klemmblock
Leiter anschließen
Leiter anschließen: Orangenen Drücker be tätigen und
„
abisolierten Leiter einstecken (Massivleiter Ø 0,4 – 0,8 mm).
Leiter lösen
Orangenen Drücker (14) mit einem Schraubendreher
„
betätigen und den Leiter herausziehen.
(14)
Technische Daten
Betriebsspannung über Bus
Türöffner Schaltkontakt Schließer potenzialfrei
Lichttaster-Eingang
Montageart
Anschlussklemmen
Leiterdurchmesser
Leiterabisolierlänge
Abmessungen B x H x T

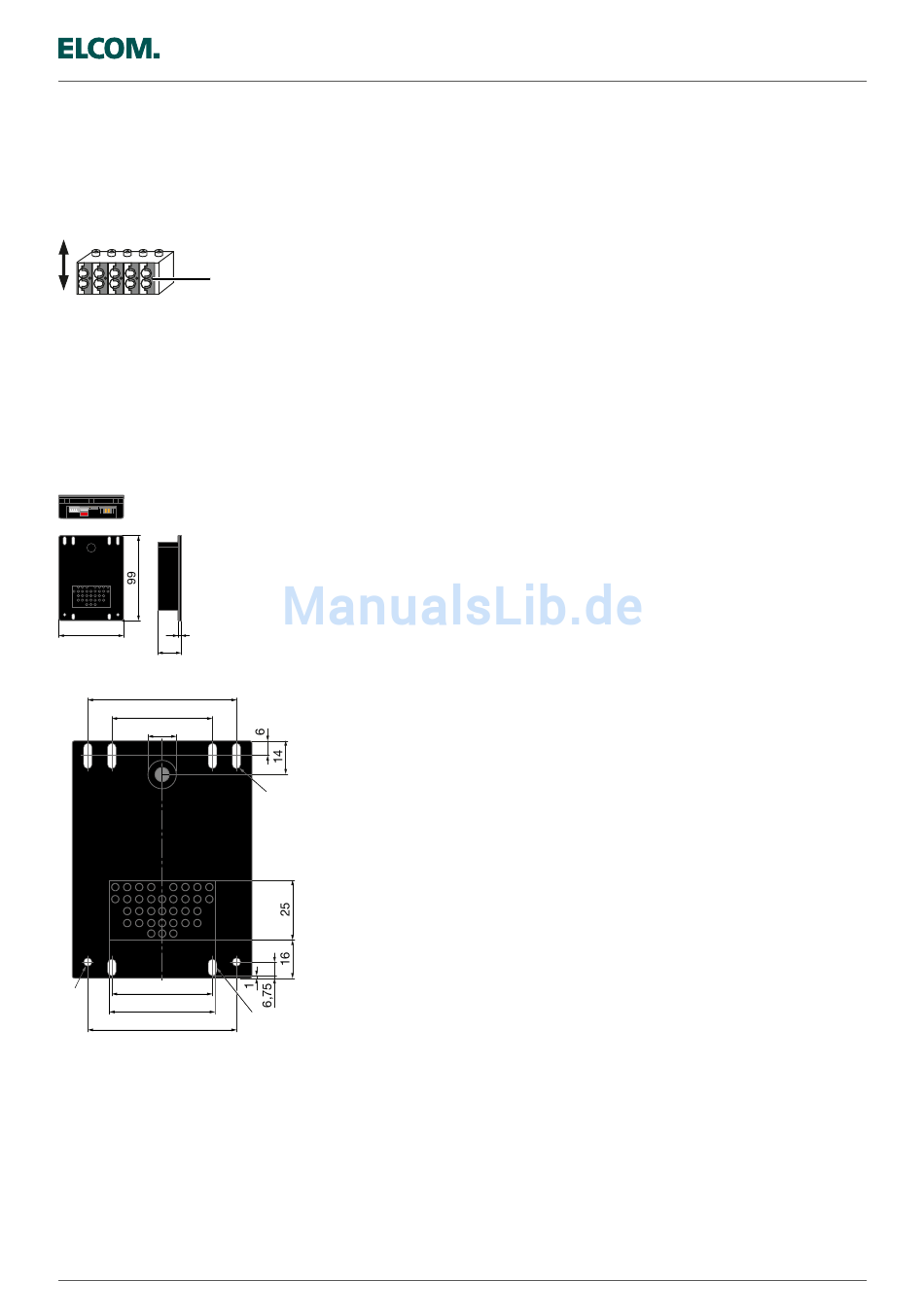

Maßzeichnung
75
4
27
Motagedetails
62
42
10
42
ø 3,5
44
62
Technische Änderungen vorbehalten
max. 24 V/1 A
für potenzialfreie Kontakte
Einbauinstallation
Steckklemmen
0,4 ... 0,8 mm
6 ... 8 mm
75 x 99 x 27 mm
10 x 3,5
7 x 3,5
2Draht Produktinformationen
24 V=
Türlautsprecher
121
