2Draht Produktinformationen
Türlautsprecher

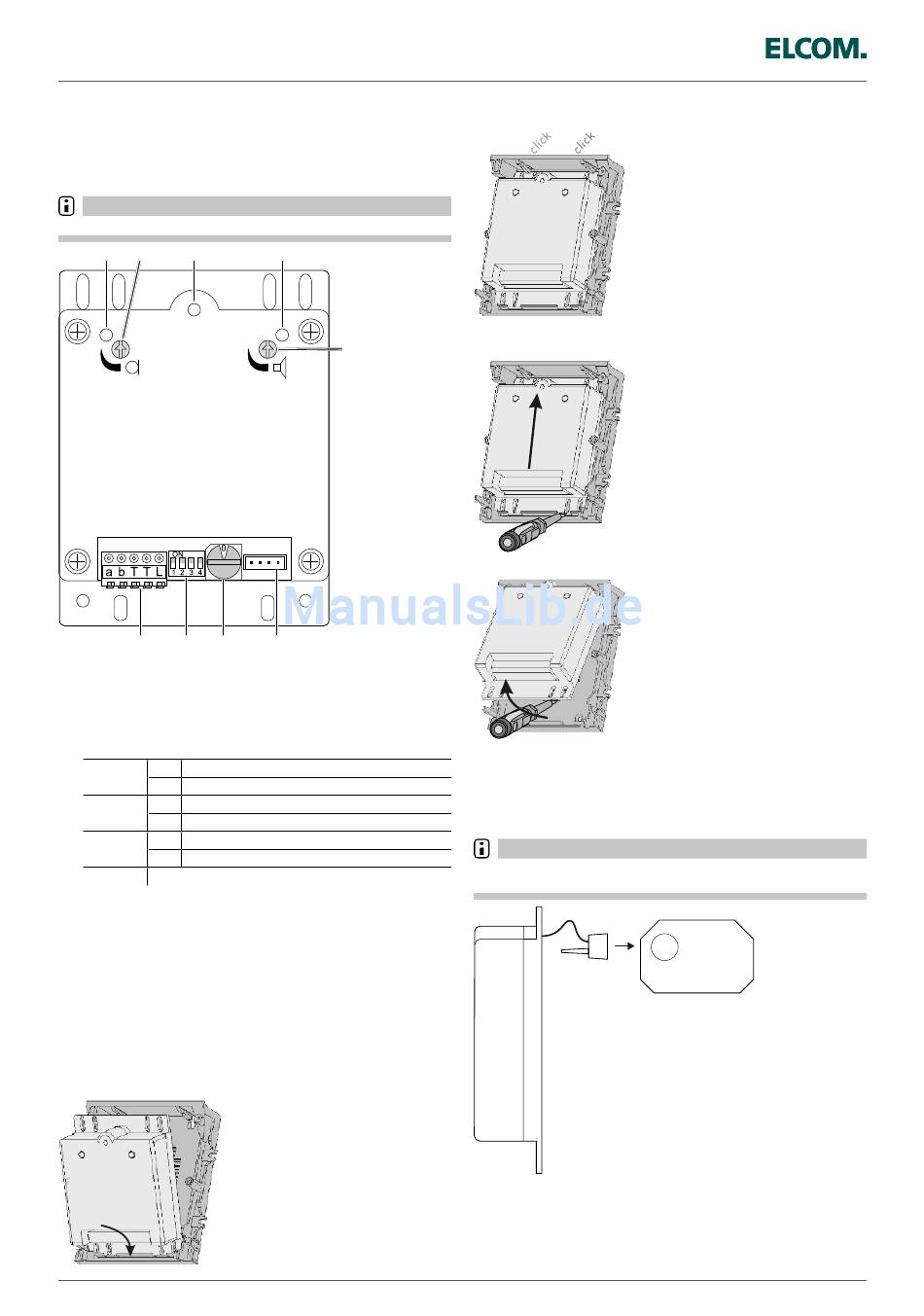

ELA-100 Türlautsprecher EB
Der Türlautsprecher ELA-100 wird in den Außenstationen und
Briefkastenanlagen ESTA und STABILA eingebaut. Bei einem
angenommener Türruf kann zwischen der Innenstation und
der Außenstation gesprochen werden.
Hinweis
Für den Betrieb am 2Draht Bus ist ein Audio-Auskoppler erforderlich.
(9) (8) (7)
(1) (2) (3)
(1) Anschluss-Steckklemmen
a b: i2Bus
T T: potenzialfreier Türöffnerkontakt (max. 24V/1A)
L: Lichttasteranschluss (Gegenpol Klemme a oder b)
(2) Betriebsartschalter
Einstellungen Betriebsartschalter
OFF Audio-Türstation
Schalter 1
ON Video-Türstation
OFF Türöffnen nur bei Türruf
Schalter 2
ON Türöffner jederzeit
OFF ohne Quittungstöne
Schalter 3
ON mit Quittungstöne
Schalter 4 ohne Funktion
(3) drehfix® Schalter Türadresse (rot)
Stellung 0-9: Adressen für Außenstationen im Hauptstrang
Stellung A-F: Adressen für Etagenstationen im Nebenstrang
(Laubengang)
(4) Anschluss für i2BUS Taster-Expander BTE-116
(5) Lautstärkeregler
(6) Rote LED: Abgehender Ruf
(7) Öffnung zum Herausschieben des Mikrofons
(8) Mikrofonempfindlichkeitsregler
(9) Grüne LED: Sprechverbindung
Montage in Rastaufnahme
STABILA und ESTA Außenstationen und Briefkästen haben
eine Rastaufnahme für den Türlautsprecher Montage
Türlautsprecher unten in die Aufnahme einlegen
„
120
(6)
(5)
(4)
Türlautsprecher nach oben drücken bis er einrastet
„
Demontage aus Rastaufnahme
Türlautsprecher nach oben schieben
„
Türlautsprecher nach vorne raushebeln und entnehmen.
„
Einbau in bauseitige Sprechfächer
Zur Verbesserung der akustischen Eigenschaften kann das Mikrofon
mittels eines Schrauben drehers nach vorne herausgeschoben, und
mit beigefügten Moosgummi direkt an der Schall eintrittsöffnung des
Sprechfachs von Briefkastenanlagen oder Türseitenteilen befestigt
werden.
Hinweis
Bei der Montage auf freien Schall ein- und austritt an Mikrofon
und Lautsprecher achten.
