- Seite 1 2Draht-Video System-Handbuch 2010 ▪ i2-BUS 2Draht-Video ▪ Planung ▪ Installation ▪ Hinweise Kommunikation und Sicherheit...
-
Seite 3: Inhaltsverzeichnis
Inhalt Einführung Sicherheitshinweis Maximalausbau Videotechnik und Abschluss Grundschaltungen 4 - 5 Kabelmaterial und Kabellängen Adressierung Verschaltung mehrerer Türstationen Parallelbetrieb von Haustelefonen Etagenruf im Parallelbetrieb Zusatzspeisung Integration von Audio-Komponenten Übersicht der Videoverteiler Kaskadierung der Videoverteiler Anwendungsbeispiele und Dämpfungsberechnungen i2-BUS 2Draht-Video Planung/Installation Eine Türsprechstelle Video - Reihenverdrahtung 12 - 13 Eine Türsprechstelle Video - Stichleitung 14 - 15 Eine Türsprechstelle Video - Sternverdrahtung 16 - 17 Mehrere Türsprechstellen Video - Sternverdrahtung 18 - 19 Etagensprechstelle Video - Sternverdrahtung 20 - 21 System-Komponenten Anleitung/Montage Video-Freisprech-Hausstation BVF-500 Kamera mit Türlautsprecher BTC-500 Tastenexpander BTE-116 Strangversorgung BSV-500 Netzgerät NGV-500 Netztransformator NTR-812 Rufschaltrelais mit Audio-Auskoppler RSR-500 Audio-Auskoppler BAA-500 / BAA-520 Video-Verteiler BVV-501 / BVV-521 Video-Verteiler BVV-502 / BVV-522 Video-Verteiler BVV-504 / BVV-524 Fehlersuche... -
Seite 4: Einführung
Die bewährte i2-Bus Adressierung mittels Drehkodierschalter wurde beibehalten. Einführung Die i2-Bus 2Draht-Video-Sprechanlage ist eine Weiterentwicklung der bewährten i2-Bus Audio-Sprechanlage. Neben den Funk- tionen Rufen, Sprechen und Türöffnen erfolgt nun auch die Übertragung des Videosignals über die beiden Adern der Busleitung. -
Seite 5: Übersicht Der Grundschaltungen
Einführung Übersicht der Grundschaltungen Grundschaltungen Reihenverdrahtung Sternverdrahtung Stichleitungen Durchschleifen Nur bei paarig verseilten Kabeln ! 12dB BVV- 501/521 12dB BVV- BVV-502/522 501/521 TÖ TÖ TÖ TÖ Kabelmaterial und Kabellängen Kabelmaterial und Kabellängen Zur Installation der Sprechanlage kann folgendes Kabelmaterial verwendet werden: Zur Installation der Sprechanlage kann folgendes Kabelmaterial verwendet werden: J-Y(ST)Y (Installationskabel paarig verseilt, mit Abschirmung) -
Seite 6: Adressierung
Einführung Adressierung Durch die Adressierung werden die Klingeltaster den Haustelefonen zugewiesen. Die Klingeltaster werden am Tastenexpander (BTE-116) an den Klemmen (0-9, A-F) angeschlossen (Gegenpol immer Klemme G ). Adressierung Die verwendete Klemme (0-9, A-F) bestimmt die so genannte Teilnehmeradresse. Außerdem befindet sich auf dem Tastenexpander ein schwarzer Drehschalter. Die Einstellung Durch die Adressierung werden die Klingeltaster den Haustelefonen zugewiesen. -
Seite 7: Verschaltung Mehrerer Türstationen
eingekoppelt werden. Hierbei wird der Videoverteiler Verschaltung mehrerer Türstationen i2-Bus „Rückwärts“ betrieben, wodurch die Anschlüsse(X/X) als Einführung Eingänge für die Türstationen dienen. Der Anschluss (X1/X1) Bei mehreren Türstationen müssen die Busleitungen der einzelnen Türen über Videoverteiler (BVV) in den Strang ist in diesem Fall der Ausgang. -
Seite 8: Integration Von Audio-Komponenten
Busleitung mit (X/X) gekennzeichnet. Für den Anschluss der Audiokomponenten bestehen olgende Möglichkeiten: Einführung Die Audiokomponenten können direkt an der Bus-Strangversorgung BSV-500 an die Anschlüss a/b) angeschlossen werden. Die Verdrahtung der Audio-Busteilung (a/b) kann dabei nach eine beliebigen Reihen-, Stern-, oder Baumstruktur erfolgen. Integration von Audio-Komponenten n die Video-Busleitung (X/X) wird ein Bus-Audio-Auskoppler BAA-500 oder BAA-520 geschalte i2-Bus Audiokomponenten dürfen nicht ohne entsprechende Audio-Auskoppler auf die Video-Busleitung geschaltet werden. -
Seite 9: Übersicht Der Videoverteiler
X X X X X X X X BAA-520 (UP) BVV-521 (UP) BVV-522 (UP) BVV-524 (UP) BAA-520 (UP) 12dB BVV-521 (UP) BVV-522 (UP) BVV-524 (UP) 12dB ELCOM. ELCOM. ELCOM. ELCOM. BVV-504 BAA-500 ELCOM. BVV-501 12dB 12dB ELCOM. BVV-502 ELCOM. ELCOM. Video-Verteiler / Video-Distributor Audio-Auskoppler ELCOM. Video-Verteiler ELCOM. -
Seite 10: Im Folgenden Wird Die Dämpfung Anha Die Leitungsdämpfung Beträgt Hierbei
Im folgenden wird die Dämpfung anha Die Leitungsdämpfung beträgt hierbei Einführung Beispiel 1 3.Wohnung Anwendungsbeispiele und Dämpfungsberechnungen Im Folgenden wird die Dämpfung anhand von Beispielen exemplarisch berechnet. Die Leitungsdämpfung beträgt hierbei 2dB/10m. Die maximal erlaubte Gesamtdämpfung 40dB. 2.Wohnung BVV- 501/521 Beispiel 1 Beispiel 2 12dB... -
Seite 11: Planung/Installation
2Draht-Video • Planung • Installation... -
Seite 12: Eine Türsprechstelle Video - Reihenverdrahtung
Eine Türsprechstelle Video ÜV BX 01 21.07.2009 Reihenverdrahtung Lichtautomat BLA-100 optionales Zubehör TÖ TÖ = Türöffner ET = Etagenruftaster... -
Seite 13: Eine Türsprechstelle Video - Stichleitung
Eine Türsprechstelle Video AS BX 01 21.07.2009 Reihenverdrahtung Adresseinstellung Betriebsartschalter BVF-500 3. Haustelefon 1 2 3 4 BVF-500 2. Haustelefon 1 2 3 4 BVF-500 1. Haustelefon 1 2 3 4 Netzgerät NGV-500 230V~ Strang- BSV-500 versorgung BLA-100 Lichtautomat (optional) 1 2 3 4 230V~ NTR-812 Transformator... -
Seite 14: Eine Türsprechstelle Video - Sternverdrahtung
Eine Türsprechstelle Video ÜV BX 02 21.07.2009 Stichleitung BVV- 501/521 BVV- 501/521 Lichtautomat BLA-100 optionales Zubehör TÖ TÖ = Türöffner ET = Etagenruftaster... - Seite 15 Eine Türsprechstelle Video AS BX 02 21.07.2009 Stichleitung Adresseinstellung Betriebsartschalter BVF-500 3. Haustelefon 1 2 3 4 BVF-500 2. Haustelefon 1 2 3 4 BVV-501 oder Videoverteiler BVV-521 BVF-500 1. Haustelefon 1 2 3 4 BVV-501 oder Videoverteiler BVV-521 Netzgerät NGV-500 230V~ Strang-...
-
Seite 16: Eine Türsprechstelle Video - Sternverdrahtung
Eine Türsprechstelle Video ÜV BX 03 8.10.2009 Sternverdrahtung TÖ TÖ = Türöffner ET = Etagenruftaster... - Seite 17 Eine Türsprechstelle Video AS BX 03 8.10.2009 Sternverdrahtung Adresseinstellung Betriebsartschalter BVF-500 3. Haustelefon 1 2 3 4 BVF-500 2. Haustelefon 1 2 3 4 BVF-500 1. Haustelefon 1 2 3 4 BVV-504 Video- oder verteiler BVV-524 Netzgerät NGV-500 230V~ Strang- BSV-500 versorgung BLA-100...
-
Seite 18: Mehrere Türsprechstellen Video Sternverdrahtung
Mehrere Türsprechstellen Video ÜV BX 04 21.07.2009 Sternverdrahtung TÖ TÖ TÖ = Türöffner ET = Etagenruftaster... - Seite 19 Mehrere Türsprechstellen Video AS BX 04 21.07.2009 Sternverdrahtung Adresseinstellung Betriebsartschalter BVF-500 3. Haustelefon 1 2 3 4 BVF-500 2. Haustelefon 1 2 3 4 BVF-500 1. Haustelefon 1 2 3 4 BVV-504 Video- oder verteiler BVV-524 Netzgerät NGV-500 230V~ Strang- BSV-500 versorgung BVV-502...
-
Seite 20: Etagensprechstelle Video Sternverdrahtung
Etagensprechstelle Video ÜV BX 05 13.08.2009 Sternverdrahtung TÖ TÖ TÖ = Türöffner ET = Etagenruftaster... - Seite 21 Etagensprechstelle Video AS BX 05 13.08.2009 Sternverdrahtung Adresseinstellung Betriebsartschalter BVF-500 2. Haustelefon 1 2 3 4 Türöffner 12V~ TÖ Etagenlaut- BTC-500 sprecher- Kamera Klingeltaster Tasten- BTE-116 expander BVV-501 oder Videoverteiler BVV-521 BVF-500 1. Haustelefon 1 2 3 4 BVV-502 oder Videoverteiler BVV-522 Netzgerät...
-
Seite 23: Systemkomponenten
System-Komponenten • Anleitung • Montage... -
Seite 24: Beschreibung
Rufabsteller & Betriebsartschalter Sprechen Aus Drehcodierschalter 1 2 3 4 Lautsprecher Beschreibung: Anschlussklemmen i2-BUS 2Draht-Video-Busleitung Anschluss des Etagenruftasters Zusatzspeisung (28V- / 200mA) Potentialfreier Rufschaltkontakt (max. 24V/1A belastbar) Drehcodierschalter zur Adresseinstellung schwarz: Gruppenadresse 0-F (entsprechend der Einstellung am Tastenexpander BTE-116) blau: Teilnehmeradresse 0-F (entsprechend des verwendeten Anschlusses 0-F am Tastenexpander) Es dürfen max. -

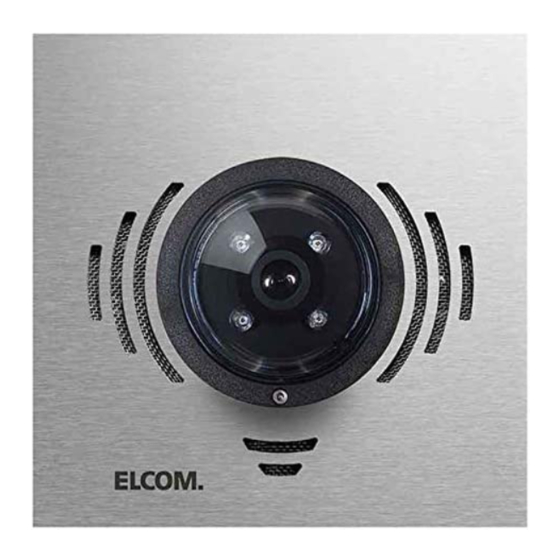

Seite 25: Einbauhinweise
Feststellschraube Mikrofon X X L L T T H H Kamera Infrarotbeleuchtung Lautsprecher Anschlussklemmen Klemme X/X: i2-BUS 2Draht-Video-Busleitung Klemme L/L: Lichttaster Anschluss Klemme T/T: potentialfreier Türöffner Schaltkontakt (max.24V/1A) Klemme H/H Kameraheizung (12VAC/90mA) Status-LED Signalisiert aktiven Zustand Anschlussklemmblock abziehbar Anschluss für Tastenexpander BTE-116 Leiter anschließen:... -
Seite 26: Montagehinweis
Tastenexpander AN BTE-116 14.08.2009 BTE-116 0 1 2 3 4 5 6 7 8 9 A B C D E F Ruftaster Beschreibung: Steckverbinder Ausgang Der Datenausgang des BTE wird mit dem Anschluss am Türlautsprecher oder mit dem Dateneingang des vorigen BTE verbunden (Kaskadierung). Anschlussklemmen Klemme G/G sind intern miteinander verbunden und dienen dem Anschluss der gemeinsamen Leitung der Ruftaster. -
Seite 27: Technische Daten
BSV-500 Anschluss am NGV-500: 28VDC i2-BUS OK / Err Audio 28VDC (gn) (rt) i2-BUS OK / Err ELCOM. BSV-500 Audio 28VDC (gn) (rt) 28VDC OUTPUT: 28VDC 1.25A 35W ELCOM. BSV-500 i2-BUS Strang-Versorgung / Line-Supply ELCOM. NGV-500 Netzgerät / Power Supply i2-BUS Strang-Versorgung / Line-Supply Artikel-Nr. -
Seite 28: Netzgerät Ngv-500
Beschreibung: Das Netzgerät NGV-500 dient zur Stromversorgung der i2-Bus Strangversorgung BSV-500 einer ELCOM Türsprechanlage. Das NGV-500 wird auf die Hutschiene in der Hausverteilung montiert. Bei der Montage ist darauf zu achten, dass die Lüftungsöffnungen nicht bedeckt werden und eine freie Luftzirkulation gewährleistet ist. -
Seite 29: Netztransformator Ntr-812
Netztransformator AN NTR-812 27.07.2009 NTR-812 Output 12VAC / 1.5A ELCOM NTR-812 Sicherheitstransformator / Safety transformer SEC: ~12V max. 18VA ~12V/1,5A PRI: ~230V 50Hz ~230V GT 1975 Input 230VAC Beschreibung: Der NTR-812 Sicherheits-Netztransformator ist mit einer PTC-Sicherung ausgestattet. Nach Kurzschluss oder Überlast erfolgt die Wiederinbetriebnahme durch kurzzeitiges Trennen (ca. 1Min.) der Primärseite vom Netz. -
Seite 30: Rufschaltrelais Mit Audio-Auskoppler Rsr-500
Rufschaltkontakt zur Anschaltung zusätzlicher Signalgeräte bereit. Leiter anschließen: Leiter einfach einstecken. Anschlussklemmen Ø (Massivleiter 0,4-0,8mm) i2-BUS 2Draht-Video-Busleitung Anschluss des Etagenruftasters Leiter lösen: Potentialfreier Rufschaltkontakt (max. 24V/1A belastbar) Orangenen Drücker betätigen. Leiter herausziehen. Leitungsabschluss Im letzten Haustelefon des Leitungsstranges muss die 2Draht-Video-Busleitung... -
Seite 31: Audio-Auskoppler Baa-500 / Baa-520
Audio-Auskoppler AN BAA-500_520 28.09.2009 BAA-500 / BAA-520 ELCOM. BAA-520 X X X X Audio-Auskoppler / Audio-Decoupler Artikel-Nr. 180.652.0 X X a b X X ELCOM. BAA-500 Audio-Auskoppler Audio-Decoupler Nicht beschaltete Anschlüsse (X/X) Nicht beschaltete Anschlüsse (X/X) Artikel-Nr. durch Terminator abschließen. -
Seite 32: Video-Verteiler Bvv-501 / Bvv-521
Video-Verteiler/-Abzweiger AN BVV-501_521 28.09.2009 BVV-501 / BVV-521 ELCOM. BVV-521 X X X X Video-Verteiler / Video-Distributor Artikel-Nr. 180.652.1 12dB 12dB X1X1 X X X1 X1 X X 12dB 12dB ELCOM. BVV-501 Video-Verteiler Video-Distributor Nicht beschaltete Anschlüsse (X/X) Nicht beschaltete Anschlüsse (X/X) Artikel-Nr. -
Seite 33: Video-Verteiler Bvv-502 / Bvv-522
Video-Verteiler 2-fach AN BVV-502_522 28.09.2009 BVV-502 / BVV-522 ELCOM. BVV-522 X X X X Video-Verteiler / Video-Distributor Artikel-Nr. 180.652.2 X1X1 X X X1 X1 X X ELCOM. BVV-502 Video-Verteiler Video-Distributor Nicht beschaltete Anschlüsse (X/X) Nicht beschaltete Anschlüsse (X/X) Artikel-Nr. durch Terminator abschließen. -
Seite 34: Video-Verteiler Bvv-504 / Bvv-524
X X X X X X X X Video-Verteiler / Video-Distributor Artikel-Nr. 180.652.4 X X X X X1X1 X X X X X1 X1 X ELCOM. BVV-504 Video-Verteiler / Video-Distributor Artikel-Nr. 180.650.4 Nicht beschaltete Anschlüsse (X/X) Nicht beschaltete Anschlüsse (X/X) durch Terminator abschließen. durch Terminator abschließen. -
Seite 35: Fehlersuche
Fehlersuche 35 35... -
Seite 36: Fehlersuche I2-Bus 2Draht-Video Sprechanlage
Fehlersuche i2-Bus 2Draht-Video Sprechanlage Fehler Ursache Durchzuführende Arbeiten Kein Ruf bei allen Haustelefonen Falsche Adressierung Übereinstimmung des schwarzen Drehschalters am Tastenexpander mit den schwarzen Drehschaltern der Haustelefone prüfen. Verwendete Anschlussklemme (0-F) am Tastenexpan- der muß der Einstellung des blauen Drehschalter im Haustelefon entsprechen. -
