7C
Applicazioni a due poli (conduttori di andata e ritorno in comune)
Queste misurazioni possono essere effettuate in circuiti collegati correttamente (senza interruzioni). Il tras-
mettitore viene collegato a due conduttori in un cavo comune. Il segnale ad alta frequenza del trasmet-
titore passa nel conduttore di andata, nel conduttore di ritorno e ritorna al trasmettitore. Le misurazioni
possono essere effettuate con o senza tensione.
La profondità di localizzazione è di massimo 0,5 m e dipende dal materiale circostante.
Consiglio 11: nelle misurazioni con tensione, si possono distinguere le singole fasi (L1, L2, L3), p.es. in
prese di corrente, portalampade, interruttori della luce ecc.
- Per motivi di sicurezza, togliere la tensione dal circuito di misura.
- Per le misurazioni sotto tensione osservare assolutamente le indicazioni di sicurezza.
!
- Ulteriori linee di messa a terra e schermature nel cavo diminuiscono la profondità di localizzazione
del ricevitore.
- Schermature nell'area circostante diminuiscono la portata (coperture di metallo, strutture di
metallo ecc.)
Esempi di applicazioni a un polo
7C-1 Trovare un cortocircuito
- Togliere la tensione dal circuito di misura.
!
- L'impedenza di cortocircuito deve essere inferiore a 20 Ohm, veri cabile con un multimetro.
Se l'impedenza è > 20 Ohm, l'errore può essere rilevato eventualmente usando la ricerca di
interruzioni di linea, vedi capitolo 7B-2.
Collegare il trasmettitore al conduttore cortocircuitato e accendere. In ne accendere il ricevitore e iniziare

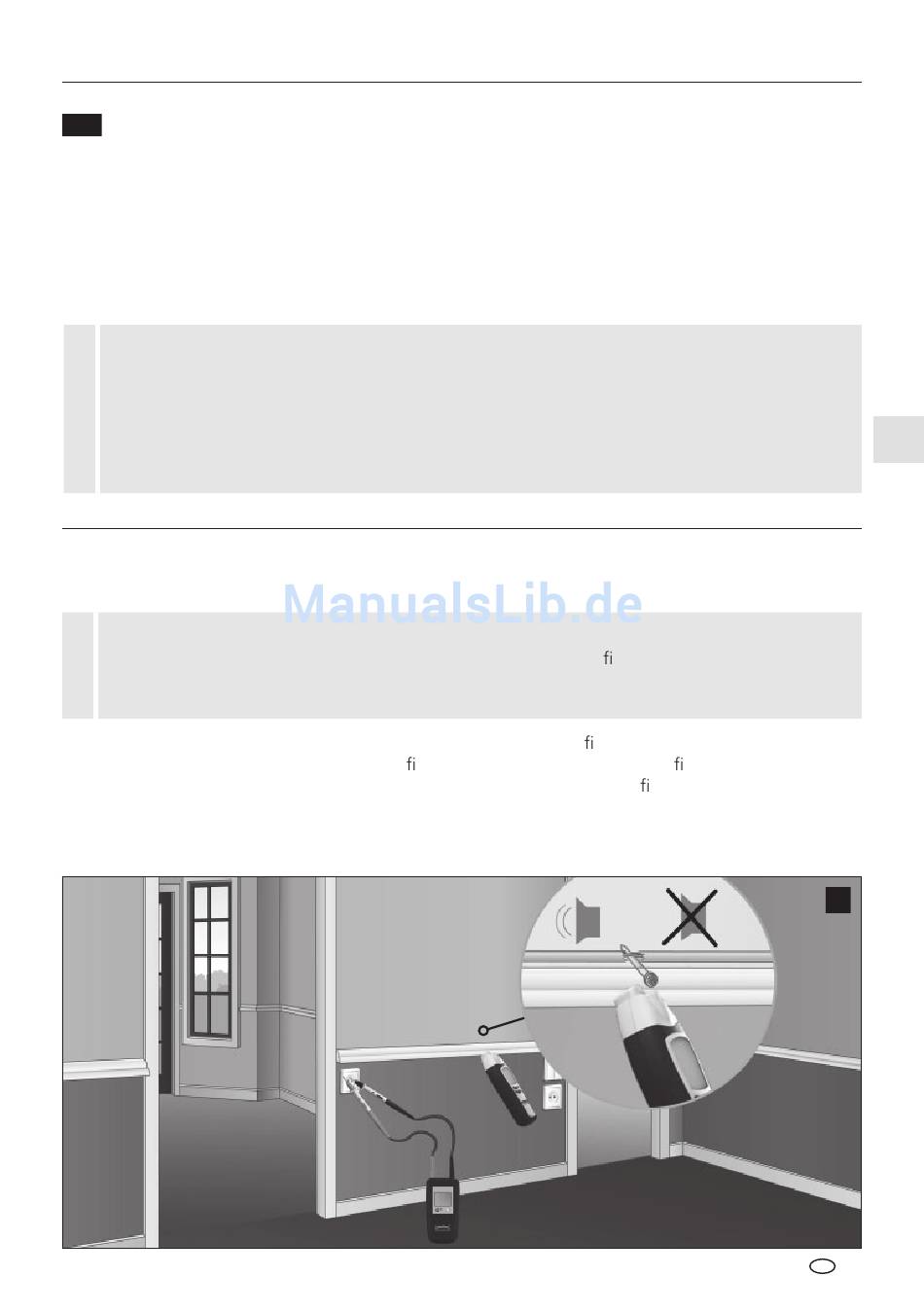

con la ricerca. Il ricevitore riconosce il segnale no al punto del cortocircuito, vedi gura k. Adattare gra-
dualmente la sensibilità del ricevitore e la potenza di uscita del trasmettitore, nché non è stato localizzato
il cortocircuito.
Impostazione consigliata del ricevitore: Modalità di ricerca manuale, sensibilità minima, vedi capitolo 5C.
CableTracer Pro
k
