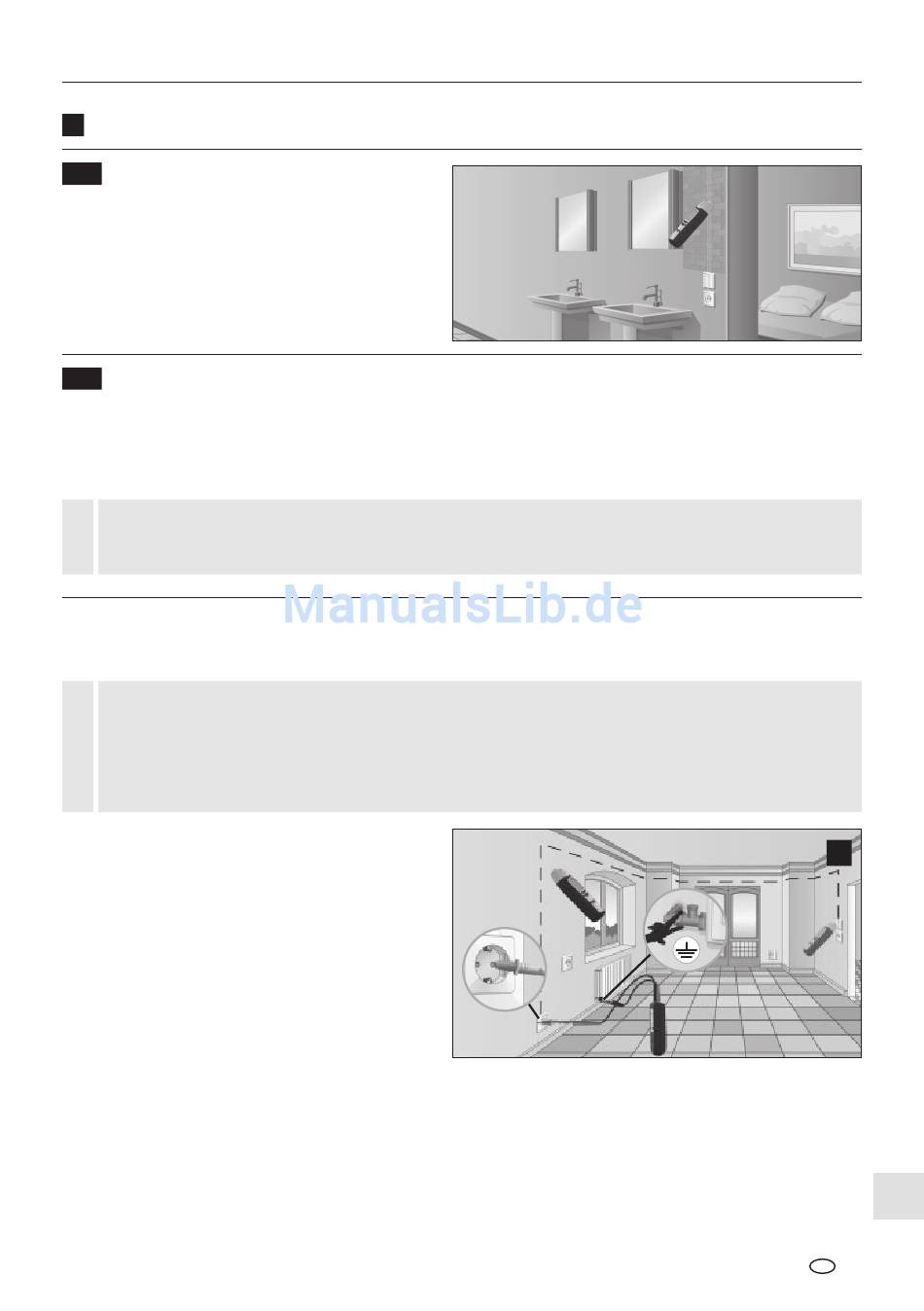

Περιοχές εφαρμογής
7
Αναζήτηση τάσης
7A
Ενεργοποιήστε το δέκτη και μεταβείτε στη
λειτουργία τάσης δικτύου. Τώρα η συσκευή
βρίσκει ηλεκτροφόρους αγωγούς και μπορείτε να
παρακολουθήσετε την πορεία ενός ηλεκτροφόρου
αγωγού. Εδώ δε χρειάζεστε τον πομπό. Βλέπε
σχετικά και το κεφάλαιο 5Α.
Μονοπολικές εφαρμογές (διαχωρισμένοι αγωγοί τροφοδοσίας και επιστροφής)
7B
Εδώ ο πομπός συνδέεται μόνο σε έναν αγωγό ή σε ένα πολύκλωνο καλώδιο. Μέσω αυτού του αγωγού ρέει
στη συνέχεια το σήμα υψηλής συχνότητας του πομπού. Ο αγωγός επιστροφής είναι η γείωση, ιδανικά το
καλώδιο γείωσης ή μία άλλη καλή σύνδεση γείωσης. Το βάθος εντοπισμού είναι το πολύ 2 m και εξαρτάται
από το υλικό που περικλείει το αντικείμενο αναζήτησης.
– Το σήμα αποστολής του πομπού θα πρέπει να γειώνεται καλά, για να επιτυγχάνονται ιδανικά
!
αποτελέσματα.
– Κατά την εργασία με τάση τηρείτε οπωσδήποτε τις υποδείξεις ασφαλείας.
Παραδείγματα για μονοπολικές εφαρμογές
7B-1 Παρακολούθηση πορείας αγωγών / αναζήτηση πριζών
– Εξουδετερώστε πλήρως την τάση στο κύκλωμα μέτρησης.
– Το τροφοδοτούμενο σήμα αποστολής του αγωγού τροφοδοσίας μπορεί να μεταδίδεται σε άλλους αγωγούς,
!
εφόσον αυτοί τρέχουν παράλληλα σε μεγάλες διαδρομές παράλληλα με τον αγωγό τροφοδοσίας.
– Για να επιτυγχάνεται μεγαλύτερη εμβέλεια, μπορεί να είναι φρόνιμο να αποσυνδεθεί ο προς μέτρηση αγωγός
από το λοιπό κύκλωμα μέτρησης.
Συνδέστε τον πομπό στον προς μέτρηση αγωγό και
τον αγωγό γείωσης ασφαλείας, βλέπε εικόνα d στο
κεφάλαιο 6. Στη συνέχεια ενεργοποιήστε το δέκτη
και ξεκινήστε την αναζήτηση.
Συνιστώμενη ρύθμιση στο δέκτη: Χειροκίνητη
λειτουργία αναζήτησης, μέγιστη ευαισθησία,
βλέπε κεφάλαιο 5C. Συμβουλή 1: Εναλλακτικά
προς τον αγωγό γείωσης ασφαλείας μπορείτε να
χρησιμοποιήσετε π.χ. και μία θέρμανση ως γείωση,
βλέπε εικόνα e. Εδώ πρέπει να διασφαλίζεται ότι η
θέρμανση έχει γειωθεί σωστά.
Συμβουλή 2: Με τη βοήθεια του ήχου σήματος, της ένδειξης ράβδου και της αριθμητικής ένδειξης ακριβείας
μπορείτε να παρακολουθήσετε απλά την πορεία των αγωγών. Εάν πρέπει να καταγραφεί με ακρίβεια η πορεία
των αγωγών, απλά μαρκάρετε μόνο τα σημεία, όπου η αριθμητική ένδειξη ακριβείας δείχνει τις μέγιστες τιμές.
Συμβουλή 3: Η εμβέλεια αυξάνεται κατά το πενταπλάσιο, όταν η ισχύς εξόδου του πομπού αυξάνεται από το
επίπεδο 1 στο επίπεδο 3.
Συμβουλή 4: Για να μπορείτε να εντοπίσετε καλύτερα το ζητούμενο αγωγό μπορεί να είναι φρόνιμο να
γειώσετε και τους παράλληλους αγωγούς.
