Двуфазни приложения (общ изходящ и обратен проводник)
7C
Тези измервания могат да се извършват в правилно свързани токови вериги (без места с повреди).
Тук излъчвателят се свързва към два проводника в общ кабел. Високочестотният сигнал на
излъчвателя минава през изходящия и обратния проводник обратно към датчика. Измерванията
могат да се извършат под и без напрежение. Дълбочината на локализиране е максимално 0,5 m и
зависи от околния материал.
Съвет 11: При измервания под напрежение отделните фази (L1, L2, L3) могат да бъдат различни,
напр. при контакти, фасунги на лампи, ключове за осветление и т.н.
– По причини за сигурност измерваната верига би трябвало да е освободена от напрежение.
– При измервания под напрежение задължително да се спазват указанията за безопасност.
!
– Допълнителни заземителни проводници и ширмовки в кабела намаляват дълбочината на
локализиране на приемника.
– Ширмовки в околната зона намаляват радиуса на действие (метални покрития,
съоръжения с метални корпуси и т.н.).
Примери за еднофазни приложения
7C-1 Намиране на късо съединение
– Измерваната верига се освобождава от напрежение.
!
– Съпротивлението на късото съединение трябва да е по-малко от 20 ома. То може да се
установи с мултиметър. Ако съпротивлението е > 20 ома, повредата може да се намери
чрез търсене на прекъсване на проводника, вж. глава 7B-2.
Излъчвателят се свързва към шунтирания проводник и се включва. След това се включва
приемникът и се започва с търсенето. Приемникът разпознава сигнала до мястото на късото

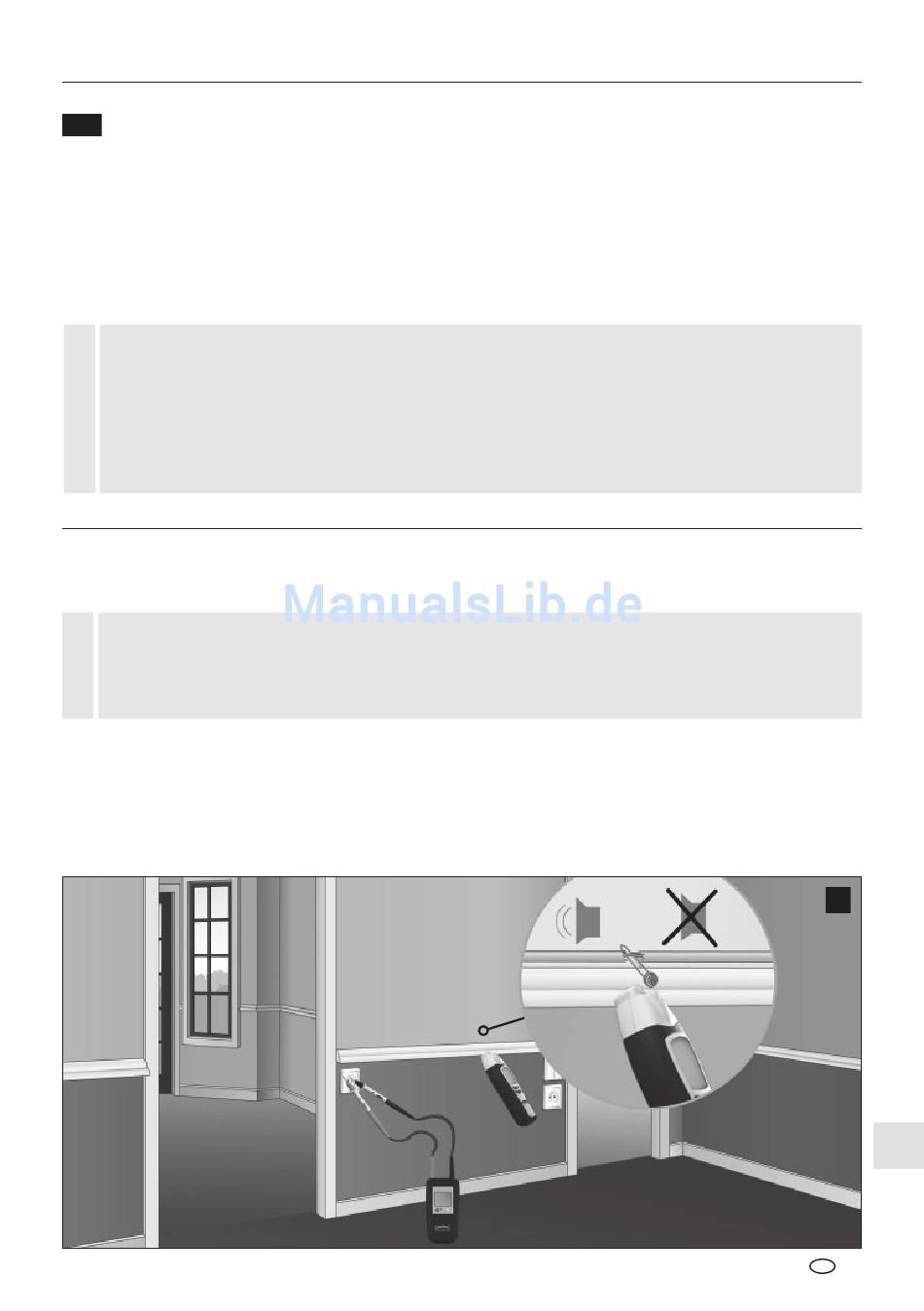

съединение, вж. снимка „k". Чувствителността на приемника и изходната мощност на излъчвателя
да се нагаждат стъпка по стъпка, докато се локализира късото съединение.
Препоръчителна настройка на приемника: Ръчен режим на търсене, минимална чувствителност,
вж. глава 5C.
CableTracer Pro
k
