Наименование
1
1 2
3
4
5
6
7 8 9
20
21
22
284 BG

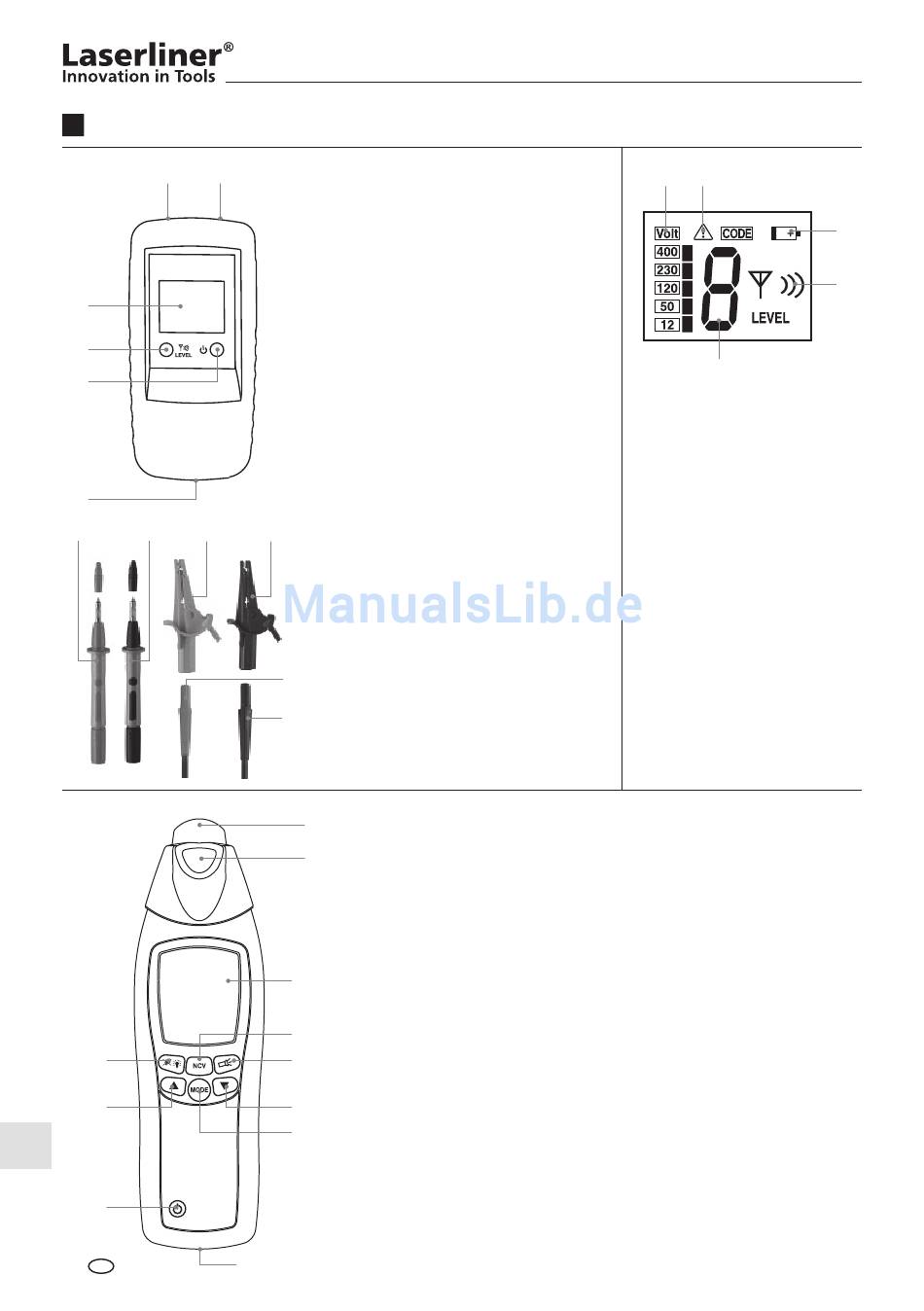

Излъчвател TX
1 Съединителна букса червена +
2 Съединителна букса черна –
3 Индикация LC (= течен кристал)
4 Бутон код на излъчването:
Настройка, изходна мощност,
излъчван сигнал / осветление
индикация LC
(натиска се в продължение на 2
сек.) /
настройка на кода на излъчване
5 Бутон ВКЛ./ИЗКЛ. ИЗКЛ.: натиска се
в продължение на 2 сек.
6 Гнездо за батерии (обратна страна)
7 Измервателен накрайник островърх
10 червен +
8 Измервателен накрайник островърх
черен –
9 по избор: Измервателни щипци
червени +
10 по избор: Измервателни щипци
черни –
11
11 Съединителен кабел червен +
12
12 Съединителен кабел черен –
Приемател RECV
13
13 Сензорна глава
14
14 Фенерче
15 Индикация LC
16 Превключване режим на измерване: търсене на
15
17 Бутон ВКЛ./ИЗКЛ. фенерче
18 Намаляване на чувствителността
16
19 Превключване ръчен режим на търсене /
17
20 Осветление индикация LC /
18
19
21 Повишаване на чувствителността
22 Бутон ВКЛ./ИЗКЛ. – ИЗКЛ.: натиска се в продължение
23 Гнездо за батерии (обратна страна)
23
проводник (SIG) / търсене на мрежово напрежение (NCV)
автоматичен режим на търсене
сигнален звук изключване респ. включване (натиска
се в продължение на 2 сек.)
на 2 сек.
C B
A
Индикация LC
излъчвател TX
A Код на излъчване
(1,2,3,4,5,6,7)
B Предупреждение за
външно напрежение
C Индикация външно
напрежение (12, 50,
120, 230, 400 V)
D Зареждането на
батерията е ниско
E Индикация изходна
мощност излъчван
сигнал (ниво I, II, III)
D
E
