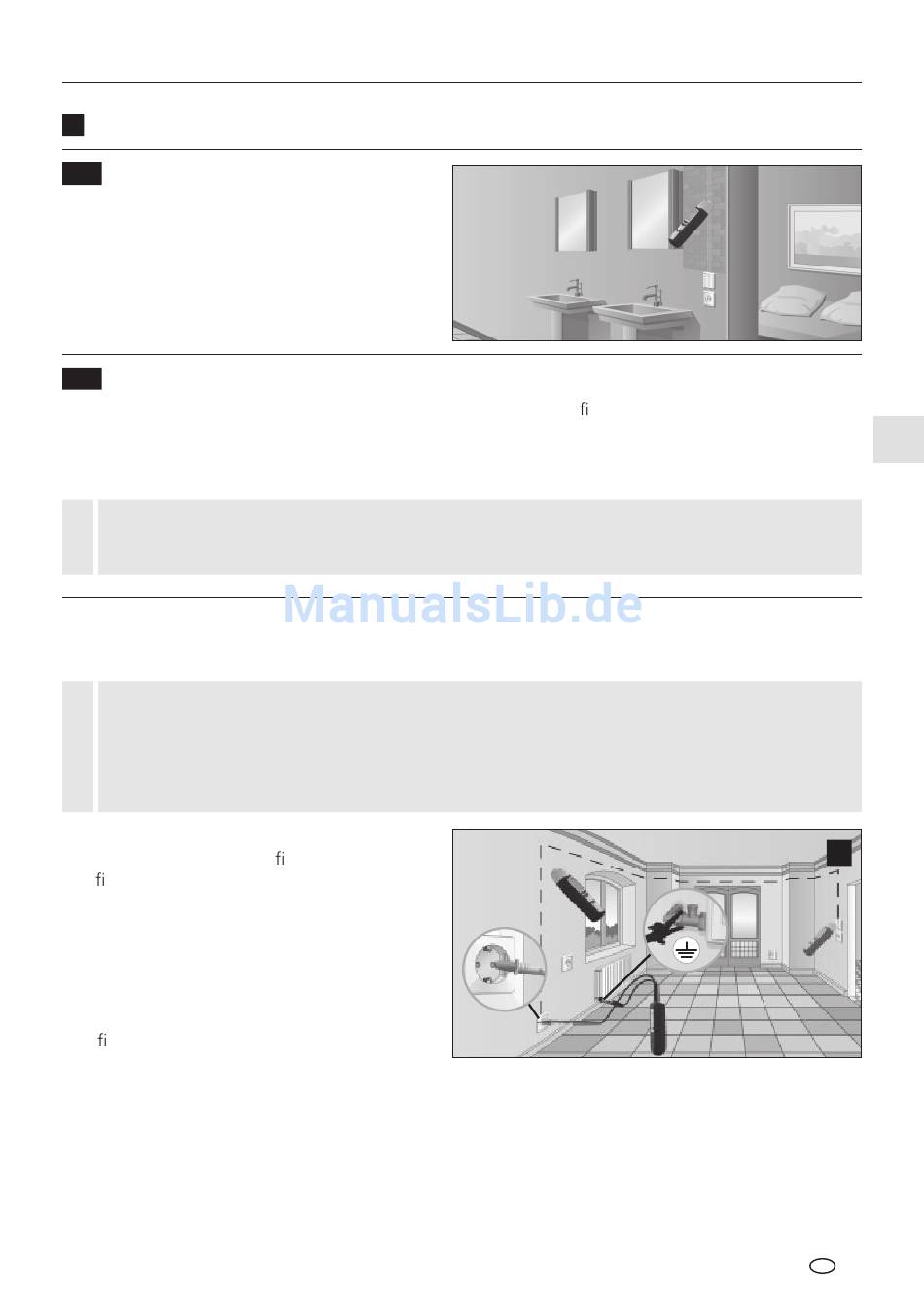

Campi di applicazione
7
7A
Ricerca di tensione
Accendere il ricevitore e passare alla modalità
tensione. L'apparecchio trova linee sotto tensione
e può tracciare il percorso della linea sotto
tensione. Non è necessario un trasmettitore. Vedi
anche capitolo 5A.
7B
Applicazioni a un polo (conduttori di andata e ritorno separati)
Il trasmettitore viene collegato solo a un conduttore in un cavo a più li. Attraverso questo conduttore
viene inviato il segnale ad alta frequenza del trasmettitore. Il conduttore di ritorno è la terra, idealmente la
messa a terra o un altro buon collegamento della massa. La profondità di localizzazione è di massimo 2 m
e dipende dal materiale circostante.
- Il segnale di trasmissione del trasmettitore deve essere ben collegato a terra per ottenere risultati
!
di ricerca ottimali.
- Quando si lavora sotto tensione osservare assolutamente le indicazioni di sicurezza.
Esempi di applicazioni a un polo
7B-1 Tracciare linee/cercare prese di corrente
- Togliere la tensione dal circuito di misura.
- Il segnale di trasmissione inserito nella linea di alimentazione può essere trasferito ad altre linee,
!
quando queste ultime sono parallele alla linea di alimentazione per lunghi percorsi.
- Per ottenere una maggiore portata potrebbe essere consigliabile scollegare la linea da misurare dal
resto del circuito di misura.
Collegare il trasmettitore alla linea da misurare
e il conduttore di terra, vedi gura d al capitolo
6. In ne accendere il ricevitore e iniziare con la
ricerca.
Impostazione consigliata del ricevitore: modali-
tà di ricerca manuale, sensibilità massima, vedi
capitolo 5C.
Consiglio 1: invece del conduttore di terra si può
usare p.es. un termosifone come messa a terra,
vedi gura e. A tale scopo assicurarsi che il ter-
mosifone sia collegato correttamente a terra.
Consiglio 2: con l'aiuto del segnale acustico, il diagramma a barre e l'indicazione numerica ad alta precisi-
one è possibile tracciare facilmente il percorso della linea. Se si desidera acquisire esattamente il percorso
della linea, contrassegnare i punti in cui l'indicazione numerica ad alta precisione visualizza il valore più alto.
Consiglio 3: la portata aumenta di cinque volte aumentando la potenza di uscita del trasmettitore da
livello 1 a livello 3.
Consiglio 4: per delimitare meglio la linea cercata può essere utile collegare a terra anche le linee parallele.
CableTracer Pro
e
IT 93
