7B-5 Johtamattomien asennusputkien paikannus
– Kytke virrattomiksi ja yhdistä maapotentiaaliin kaapelikanavissa ja edelleen putkissa olevat johtimet.
!
– Kytke mittauspiiri jännitteettömäksi.
Vie kaapelisondi (kuparilanka) tai vetovaijeri johtamattomaan asennusputkeen. Kytke lähetin punaisella
kaapelilla (+) sondiin ja mustalla kaapelilla (+) maapotentiaaliin ja kytke virta päälle. Kytke sen jälkeen
vastaanottimeen virta päälle ja aloita haku. Vastaanotin voi nyt paikantaa asennusputken sondin avulla.
Noudata samoin vinkkiä 3.
Vastaanottimen suositusasetus: Automaattinen paikannustoimintatila, ks. kohta 5B.
7B-6 Paikantaminen hankalissa paikoissa
– Kytke mittauspiiri jännitteettömäksi.
!
– Noudata ehdottomasti turvallisuusohjeita, kun työskentelet jännitteellisten osien parissa.
Saat parhaan vastaanottotuloksen ja pitkän ulottuman, kun mittausjohtimen (punainen) ja paluujohtimen
(musta) välinen silmukka on mahdollisimman suuri. Tällöin voisi käyttää apuna esim. jatkokaapelia, ks.
kuva j. Järjestely on erityisen hyödyllinen, jos on työskenneltävä jännitteisten osien parissa. Mittaus- ja
paluujohtimen etäisyyden tulee olla vähintään 2 m. Noudata samoin vinkkejä 2, 3 ja 6.
Vastaanottimen suositusasetus: Automaattinen paikannustoimintatila, ks. kohta 5B.
Vinkki 10: Paluujohtimen (musta) voi liittää myös nollajohtimeen (N). Silloin mittaus- ja paluujohtimen tulisi
olla samassa virtapiirissä.
124 FI

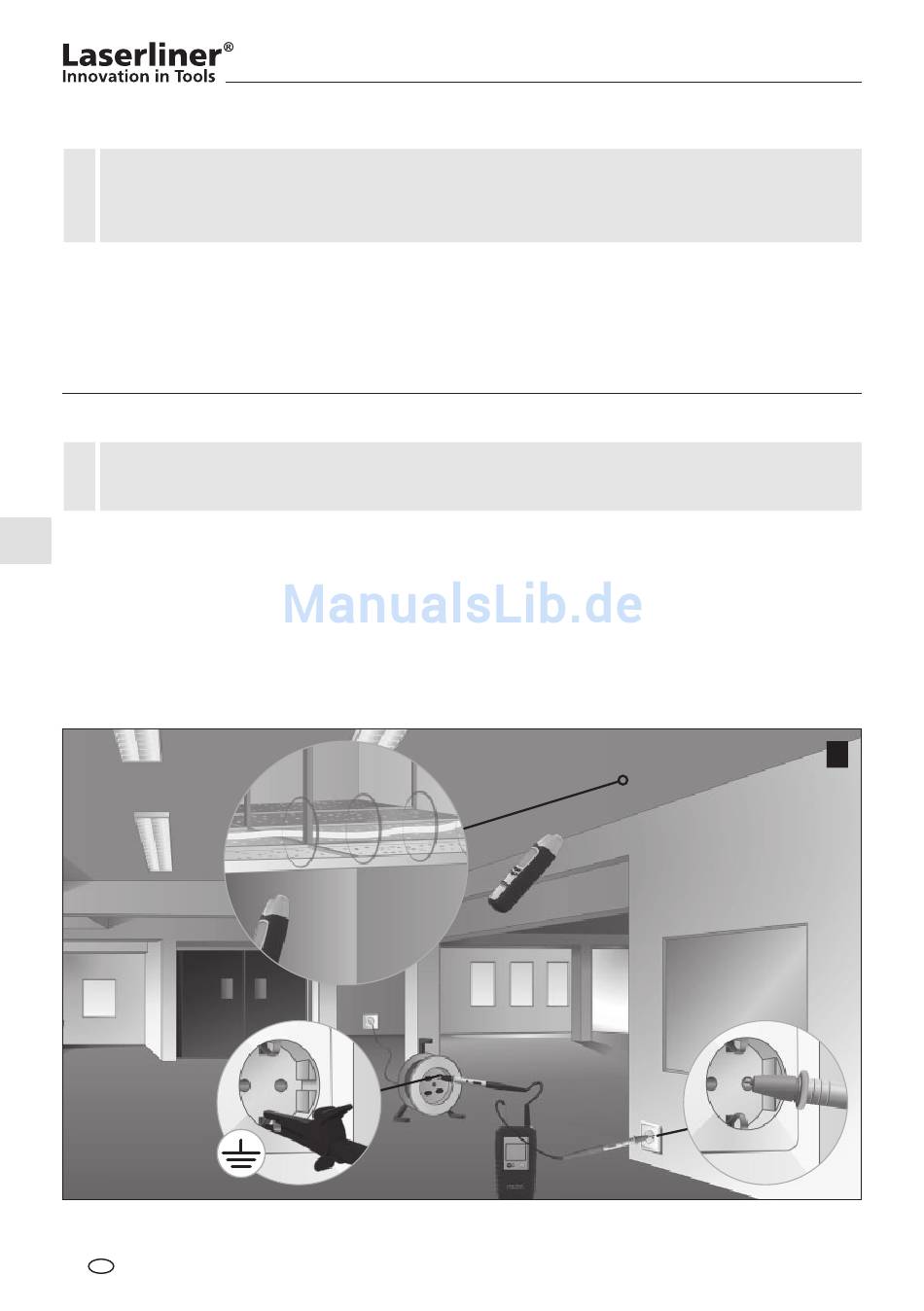

j
