Förberedande av mätningar
6
Mätningar kan principiellt utföras på ledningar som är spänningsfria eller spänningsförande. Mottagarens
mottagningsområde är i regel större, när man arbetar spänningsfritt. Sändarens strömförsörjning sker
alltid via det ilagda batteriet.
– Mätningarna ska alltid utföras på spänningsfria ledningar.
!
– Sker arbetet under spänning, måste säkerhetsanvisningarna beaktas.

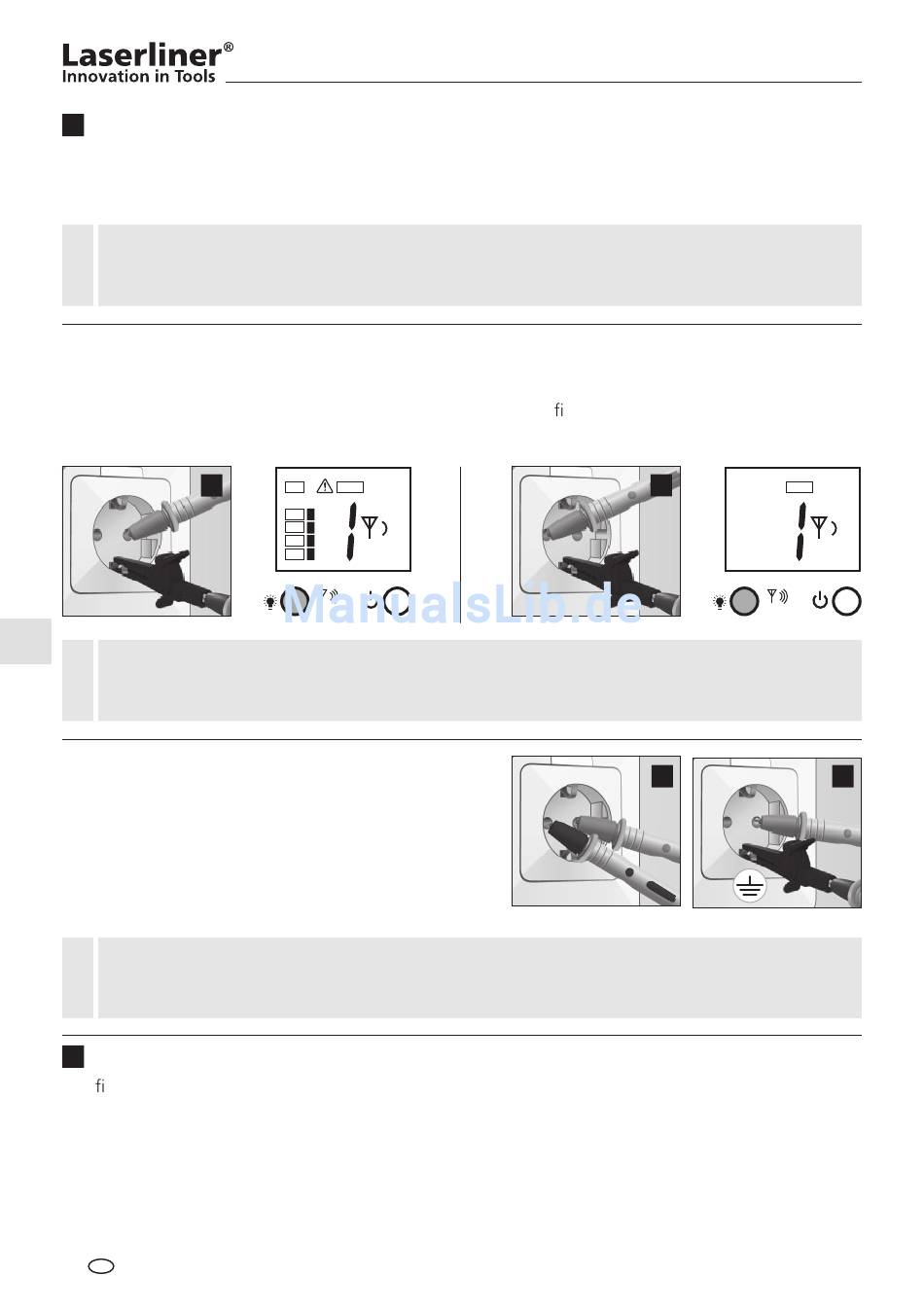

Vid arbete under spänning kan fasledaren fastställas med hjälp av sändaren. Anslut då den svarta kabeln
(-) till skyddsledaren och den röda kabeln (+) till den ledare som ska mätas. Det rör sig om fasledaren, om
en spänning indikeras på displayen och varningssymbolen visas (exempel a). Om ingen spänning indikeras,
rör det sig antingen om neutralledaren N (exempel b), eller också nns det ingen driftspänning, alternativt
är skyddsledaren felaktigt ansluten.
a
!
Finns det en felström i mätkretsen, kan jordfelsbrytaren lösa ut på grund av sändarens extra ström.
Vid arbete under spänning ska av säkerhetsskäl sändaren
anslutas endast från fasen mot neutralledaren (exempel
c). Skulle sändaren ändå anslutas från fasen mot skydds-
ledaren (exempel d), måste man kontrollera, att skydds-
ledaren är korrekt jordad och att den fungerar säkert.
Skulle så inte vara fallet, kan alla delar som har jordförbin-
delse stå under spänning.
!
Beakta de aktuella säkerhetsföreskrifterna från de lokala respektive nationella myndigheterna vid
kontrollen av skyddsledarens funktionssäkerhet.
7
Användningsområden
Det nns i princip tre områden:
A. Användning med mottagare: Sökning av spänningsförande ledningar.
B. Enpolig användning med sändare och mottagare: Mätningar med separerade fram- och returledare, se
bild d och bild e i kapitel 7B.
C. Tvåpolig användning med sändare och mottagare: Mätningar med gemensam fram- och returledare i
en och samma kabel, se bild c.
148 SE
Volt CODE
230
120
50
LEVEL
12
LEVEL
b
CODE
LEVEL
LEVEL
c
d
