Topolete applikasjoner (felles tilførsels- og returleder)
Disse målingene kan gjennomføres i strømkretser som er korrekt tilkoplet (uten feilpunkter). Her blir
senderen koplet til to ledere i felles kabel. Senderens høyfrekvente signal går via tilførsels- og returlederen
tilbake til giveren. Målingen kan utføres spenningsførende og spenningsløst.
Lokaliseringsdybden er på maksimum 0,5 m og er avhengig av tilgrensende material.
Tips 11: Ved målinger under spenning kan de enkelte fasene (L1, L2, L3) skjelnes fra hverandre, f.eks. ved
stikkontakter, lampeholdere, lysbrytere etc.
– Av sikkerhetsgrunner bør målekretsen svære satt i spenningsfri tilstand.
!
– Ved målinger under spenning må under alle omstendigheter sikkerhetsinstruksene overholdes.
– Ekstra jordingsledninger og avskjerminger i kabelen reduserer mottakerens lokaliseringsdybde
(metalldeksler, metallrammer.).
Eksempler på enpolede applikasjoner
7C-1 Lokalisering av kortslutning
– Sett målekretsen i spenningsløs tilstand.
!
– Kortslutningsmotstanden må være mindre enn 20 ohm. Denne kan man nne frem til med et
multimeter. Hvis motstanden skulle være > 20 ohm, kan eventuelt feilen nnes frem til ved hjelp
av et søk etter ledningsbrudd, se kapittel 7B-2.
Kople senderen til den kortsluttede lederen og slå den på. Slå deretter på mottakeren og begynn søket.

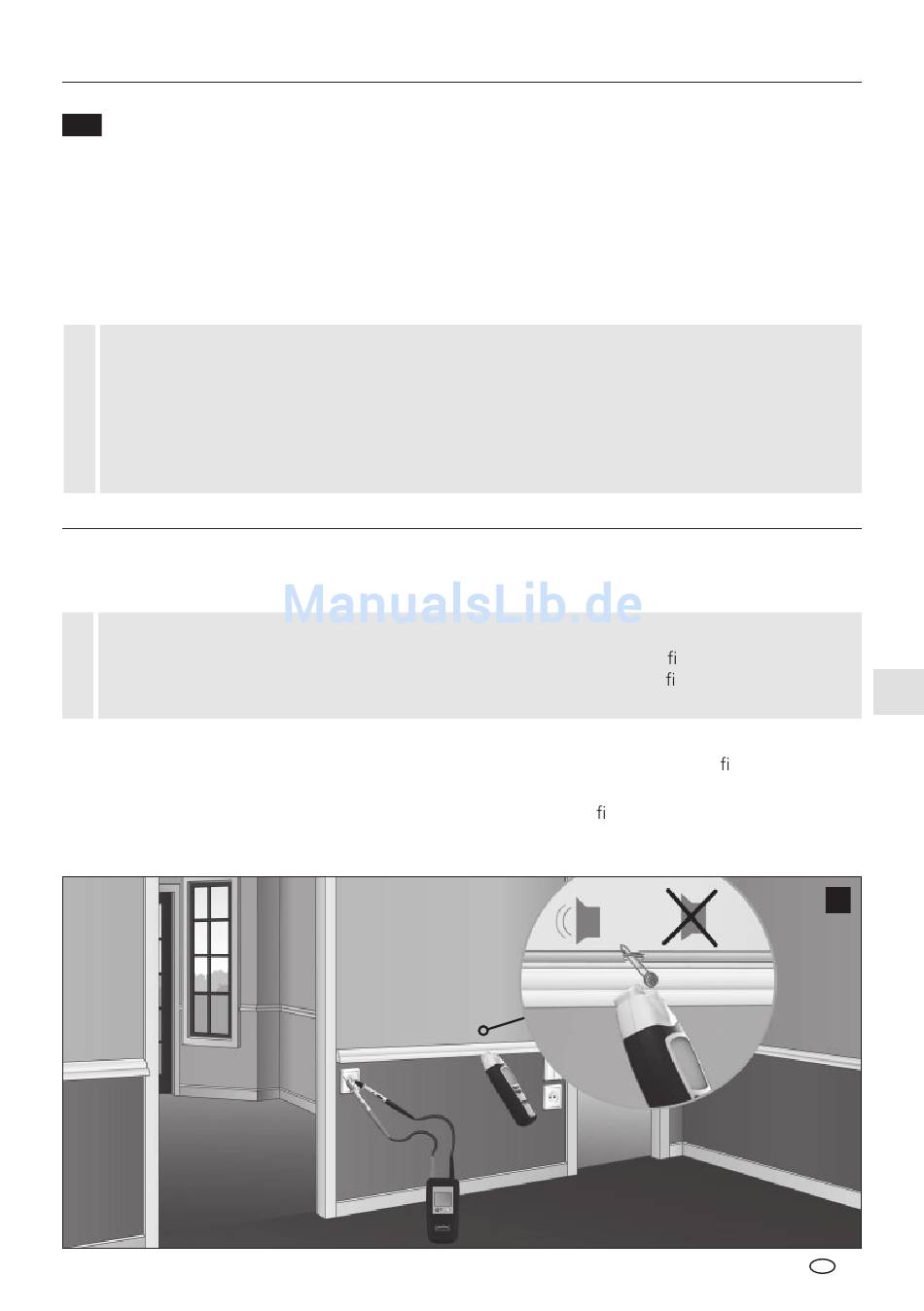

Mottakeren registrerer signalet frem til korslutningspunktet, se bilde k. Mottakerens øm ntlighet og sen-
derens utgangseffekt tilpasses skritt for skritt, inntil kortslutningen er lokalisert.
Anbefalt innstilling på mottakeren: Manuell søkemodus, minimums øm ntlighet, se kapittel 5C.
CableTracer Pro
k
