Preparar a medição
6
Por princípio, a medição pode ser realizada em cabos que estejam sob tensão ou sem tensão. Regra geral,
a margem de recepção do receptor é maior quando se trabalha sem tensão. A alimentação de energia do
emissor é feita pela pilha incorporada.
– As medições devem ser sempre realizadas em cabos sem tensão.
!
– Ao trabalhar sob tensão, é obrigatório observar as indicações de segurança.

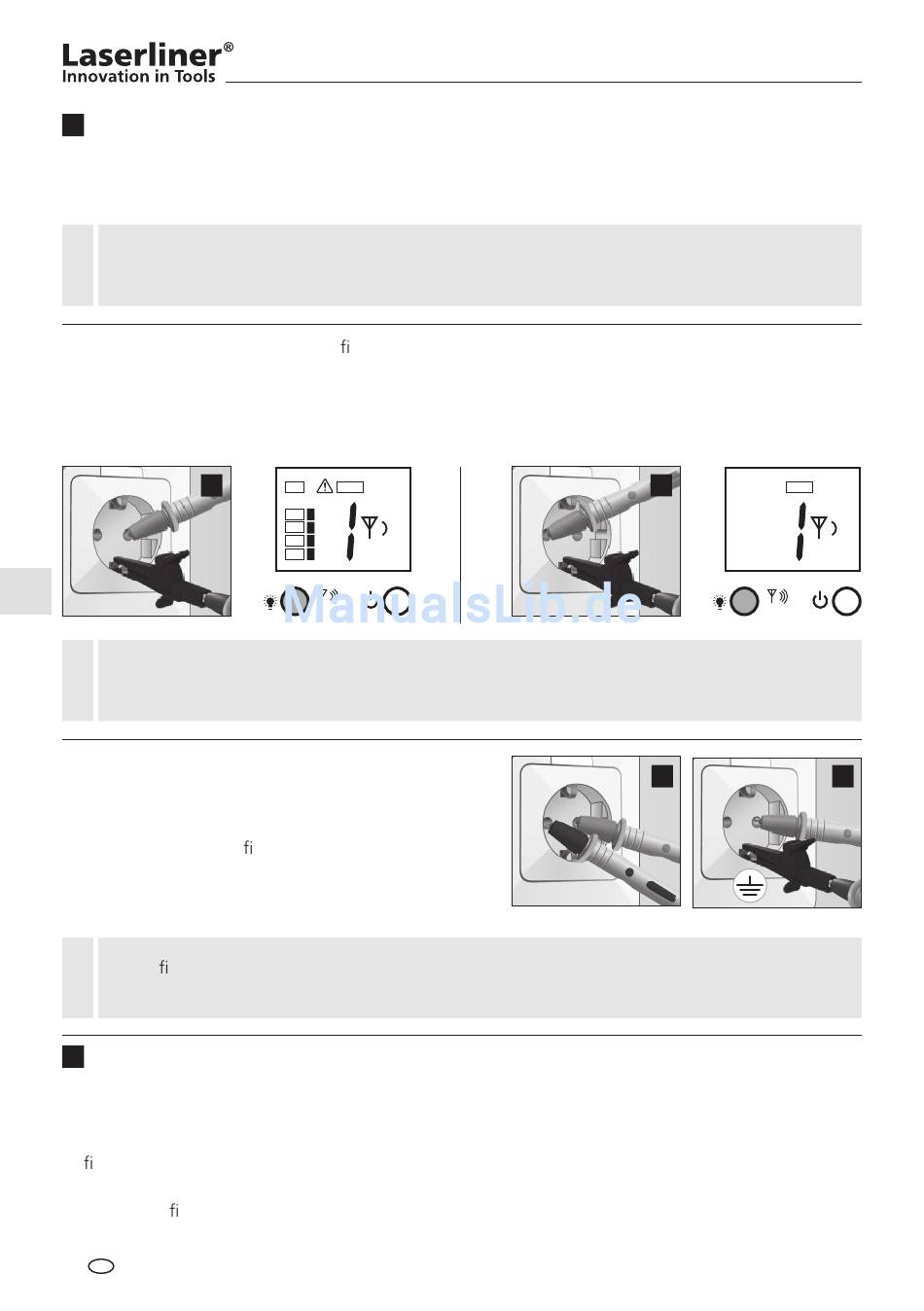

Ao trabalhar sob tensão, pode ser de nido com o emissor o condutor de fase. Para isso, conecte o cabo
preto (-) ao condutor de ligação à terra e o cabo vermelho (+) ao condutor a medir. Trata-se de um
condutor de fase quando a tensão é exibida no visor e o símbolo de aviso aparece (exemplo a). Se isso
não acontecer, é-o o condutor neutro N (exemplo b) ou a tensão de serviço não existe ou o condutor de
ligação à terra está mal conectado.
a
!
Se já existir uma corrente de fuga no circuito de medição, o disjuntor diferencial FI/RCD pode dis-
parar devido à corrente adicional do emissor.
Por motivos de segurança, ao trabalhar sob tensão,
o emissor só pode ser conectado pela fase contra o
condutor neutro (exemplo c). Se, contudo, o emissor for
conectado pela fase contra o condutor de ligação à terra
(exemplo d), há que veri car se o condutor de ligação à
terra está correctamente ligado ou se funciona com segu-
rança. Se não for esse o caso, todas as peças que estejam
em contacto com a terra podem estar sob tensão.
!
Ao veri car a segurança do funcionamento do condutor de ligação à terra, observe as respectivas
normas de segurança das autoridades locais e nacionais.
7
Áreas de aplicação
Por princípio, existem 3 áreas:
A. Aplicação com receptor: Procura de cabos condutores de tensão.
B. Aplicação unipolar com emissor e receptor: Medições com condutor de ida e de retorno separados, v.
guras d e e no capítulo 7B.
C. Aplicações bipolares com emissor e receptor: Medições com condutor de ida e retorno juntos num
cabo só, v. gura c.
134 PT
Volt CODE
230
120
50
LEVEL
12
LEVEL
b
CODE
LEVEL
LEVEL
c
d
