Двухполюсные измерения (общий провод в прямом и обратном
7C
направлении)
Эти измерения можно проводить в правильно подсоединенных силовых цепях (без дефектов).
В этом случае передатчик подсоединяется к двум проводам в общем кабеле. Высокочастотный
сигнал передатчика проходит через прямой и обратный провод назад к датчику. Измерения
можно проводить как под напряжением, так и в обесточенном состоянии.
Глубина при определении местонахождения составляет не более 0,5 м и зависит от окружающего
материала. Совет 11: При измерениях под напряжением можно различать и отдельные фазы (L1,
L2, L3), например, у розеток, патронов ламп, выключателей освещения и т.д.
– Из соображений безопасности измерительная цепь должна быть обесточена.
– При измерениях под напряжением обязательно соблюдать правила техники безопасности.
!
– Дополнительные заземляющие провода и экраны в кабеле уменьшают глубину
определения местонахождения провода приемником.
– Экранирующие поверхности в по соседству снижают дальность действия (металлические
экраны, перегородки из металлических стоек и т.д.).
Примеры применения с одним полюсом

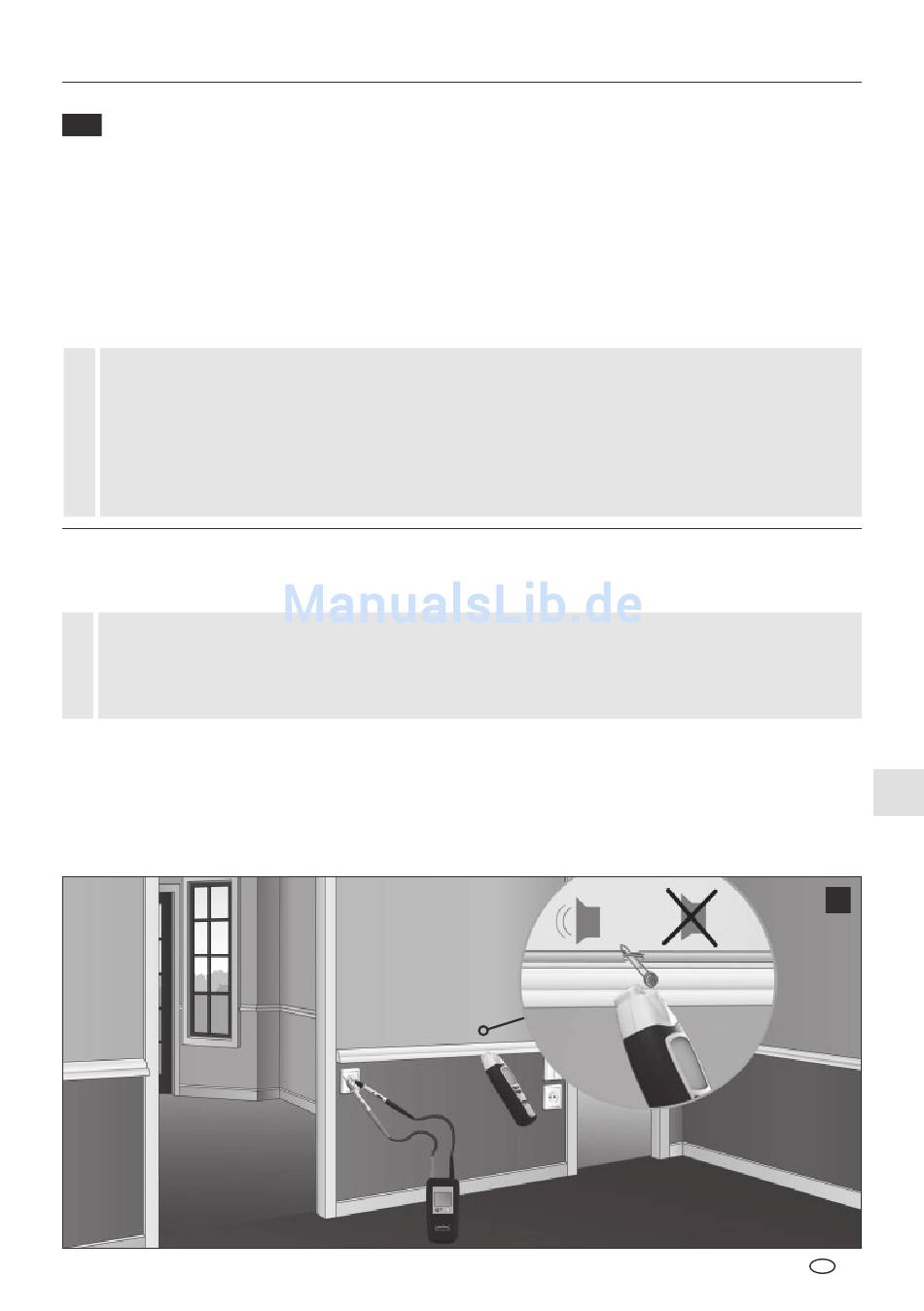

7C-1 Обнаружение короткого замыкания
– Обесточить измерительную цепь.
!
– Сопротивление цепи короткого замыкания должно быть меньше 20 Ом. Его можно
измерить мультиметром. Если сопротивление > 20 Ом, то дефект можно найти путем
поиска обрыва в линии, см. раздел 7B-2.
Подсоединить передатчик к замкнутому накоротко проводнику и включить. Затем включить
приемник и начать поиск. Приемник распознает сигнал до места короткого замыкания, см. рис. k.
Постепенно подстраивать чувствительность приемника и выходную мощность передатчика, пока
не будет установлено место короткого замыкания.
Рекомендуемая настройка для приемника: Режим ручного поиска, минимальная чувствительность,
см. раздел 5C.
CableTracer Pro
k
