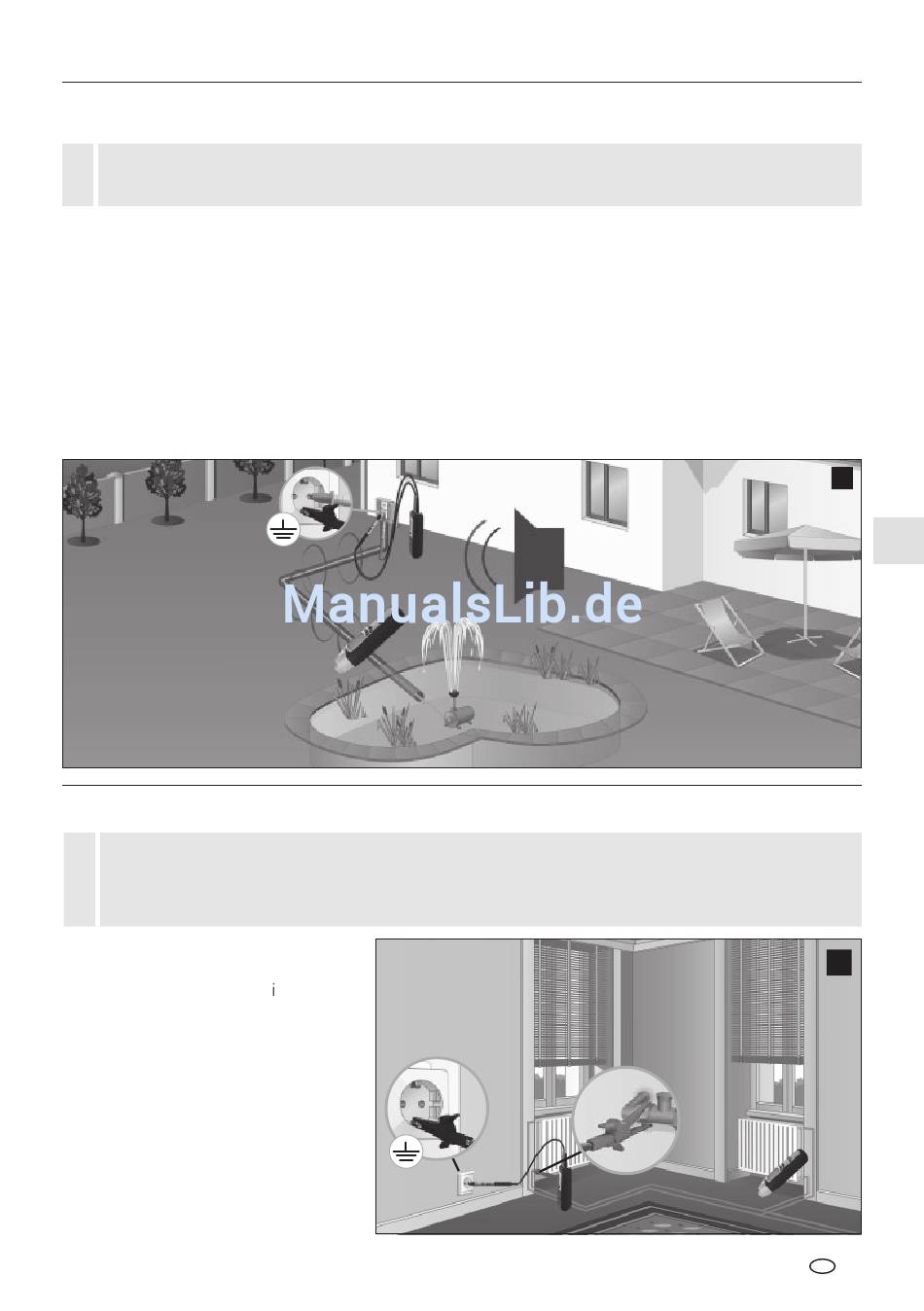

7B-3 Kaapelin paikantaminen maasta
!
– Kytke mittauspiiri jännitteettömäksi.
Kytke lähetin paikannettavaan johtimeen ja suojajohtimeen ja kytke virta päälle. Huolehdi samalla, että
paikannettavan johtimen (punainen) ja maan (musta) välinen silmukka on mahdollisimman suuri. Jos väli-
matka on liian pieni, vastaanotin ei voi paikantaa signaalia maksimiulottumalla. Ks. lisäksi vinkit 2 ja 3 sekä
käyttöohjeen kohta 7B-6 seuraavalta sivulta.
Vastaanottimen suositeltava asetus: Automaattinen hakutoimintatila, ks. kohta 5 B.
Vinkki 8: Voit lisätä vastaanottimen ulottumaa säätämällä lähettimen ulostulotehon maksimiin. ks. kohta 3.
Vinkki 9: Seuraa vastaanottimen näytön palkkeja hakiessasi. Palkkinäyttö vaihtuu voimakkaasti, kun
vastaanotinta käännetään paikannettavan johtimen päällä. Kaikki palkit ovat näkyvissä, kun laite on aivan
johtimen päällä.
7B-4 Lämpö- ja vesiputkien paikantaminen
– Kytke mittauspiiri jännitteettömäksi.
!
– Lämpöputkien tulee olla erotettu maasta. Muuten vastaanotin ei voi paikantaa lähetyssignaalia
maksimiulottumalla.
Kytke lähetin mustalla kaapelilla (-)
suojajohtimeen ja punaisella kaapelilla
(+) lämpöputkeen, ks. kuva . Läm-
pöputkisto ei saa olla maadoitettuna.
Kytke sen jälkeen vastaanottimeen
virta päälle ja aloita haku. Noudata
samoin vinkkejä 2 ja 3.
Vastaanottimen suositusasetus: Auto-
maattinen paikannustoimintatila, ks.
kohta 5B.
CableTracer Pro
h
i
FI 123
