Подготовка измерений
6
В принципе, измерения могут проводиться как на обесточенных проводах, так и на проводах, находящихся
под напряжением. Диапазон приема приемника, как правило, больше, если работы выполняются в
обесточенном состоянии. Энергоснабжение передатчика всегда осуществляется через встроенную батарею.
– Измерения необходимо всегда проводить на обесточенных проводах.
!
– При выполнении работ под напряжением необходимо обязательно соблюдать правила
техники безопасности.

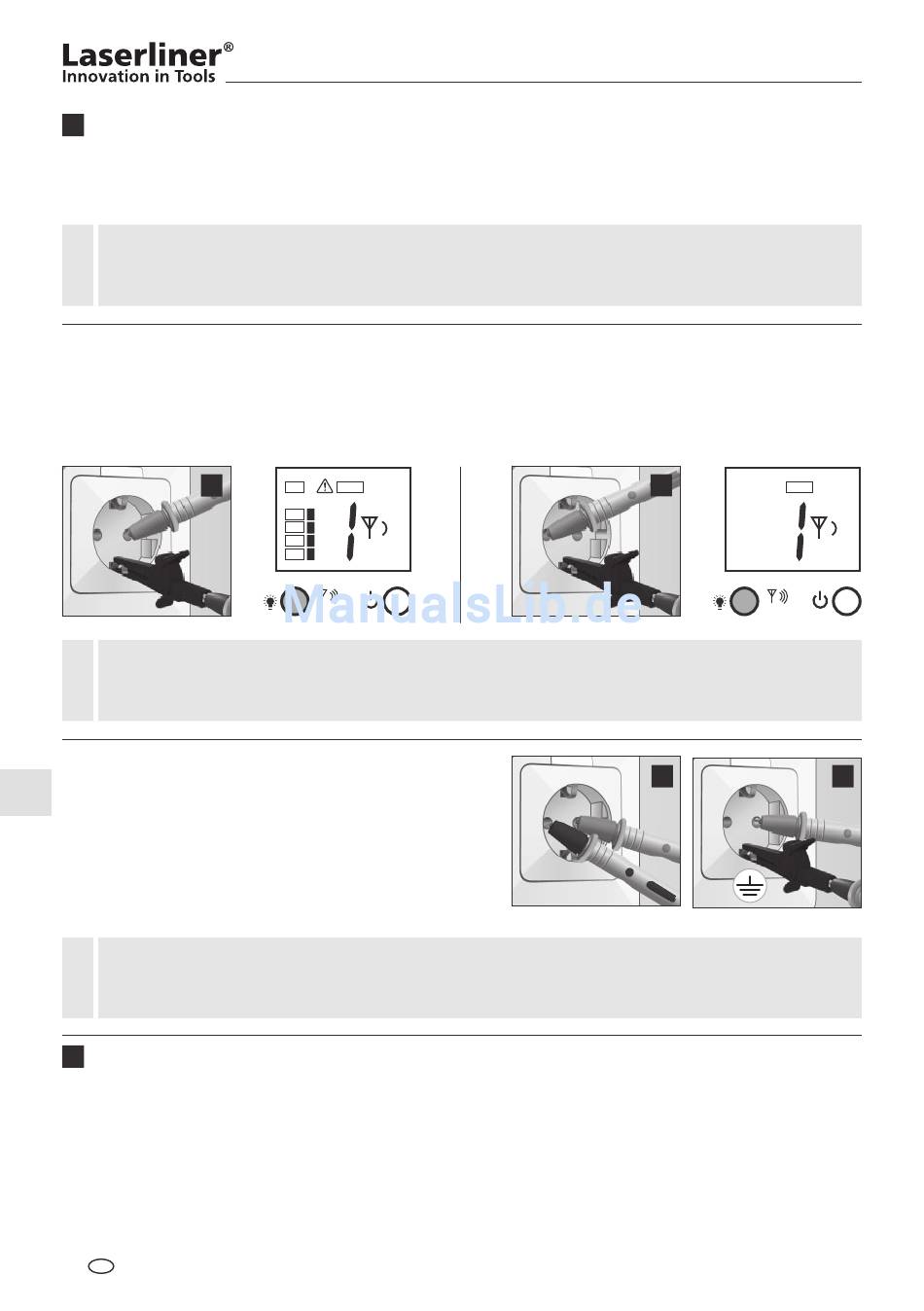

При работах под напряжением с помощью передатчика можно определять фазный провод. Для этого
подсоединить черный кабель (-) к защитному проводу, а красный кабель (+) - к измеряемому проводу.
Провод является фазным, если на дисплее отображается напряжение, и появляется предупреждающий
символ (пример a). Если это не так, то либо провод является нулевым N (пример b), либо отсутствует
рабочее напряжение, или неправильно подсоединен защитный провод.
a
!
Если в измерительной цепи уже есть ток утечки, защитный выключатель FI/RCD может быть
приведен в действие за счет дополнительного тока передатчика.
Из соображений безопасности при работах под
напряжением передатчик следует подсоединять только
от фазы относительно нулевого провода (пример c). Если
же передатчик подсоединяется от фазы относительно
защитного провода (пример d), необходимо проверить,
правильно ли заземлен защитный провод и надежно ли
он действует. Если это не так, то все связанные с землей
детали могут оказаться под напряжением.
!
При проверке эксплуатационной надежности защитного провода необходимо соблюдать
соответствующие местные или национальные правила техники безопасности.
Области применения
7
В целом различают три области применения:
A. Работа с приемником: Поиск токоведущих проводов.
B. Однополюсные измерения с передатчиком и приемником: измерения с отсоединенным
проводом, идущим вперед и назад, см. рис. d и e в разделе 7B.
C. Двухполюсные измерения с передатчиком и приемником: измерения с общим проводом,
идущим вперед и назад, в одном кабеле, см. рис. c.
190 RU
Volt CODE
230
120
50
LEVEL
12
LEVEL
b
CODE
LEVEL
LEVEL
c
d
