7B-5 Mittejuhtivate installatsioonitorude leidmine
– Lülitage kaablikanalites lisaks torule paiknevad juhtmed vooluvabaks ning ühendage maapotentsiaaliga.
!
– Lülitage mõõteahel pingevabaks.
Sisestage kaablisond (vasktraat) või tõmbetraat mittejuhtivasse installatsioonitorusse. Ühendage saatja
punase kaabliga (+) sondi ja musta kaabliga (-) maapotentsiaali külge ning lülitage sisse. Seejärel lülitage
vastuvõtja sisse ning alustage otsingut. Nüüd on vastuvõtja sondi abil võimeline tuvastama installatsiooni-
torude jooksu. Järgige ka vihjet 3.
Vastuvõtja soovitav seadistus: Automaatne otsingumoodus, vt peatükki 5B.
7B-6 Juhtide lokaliseerimine ligipääsmatutes kohtades
– Lülitage mõõteahel pingevabaks.
!
– Pidage pinge all töötades ohutusjuhistest tingimata kinni.

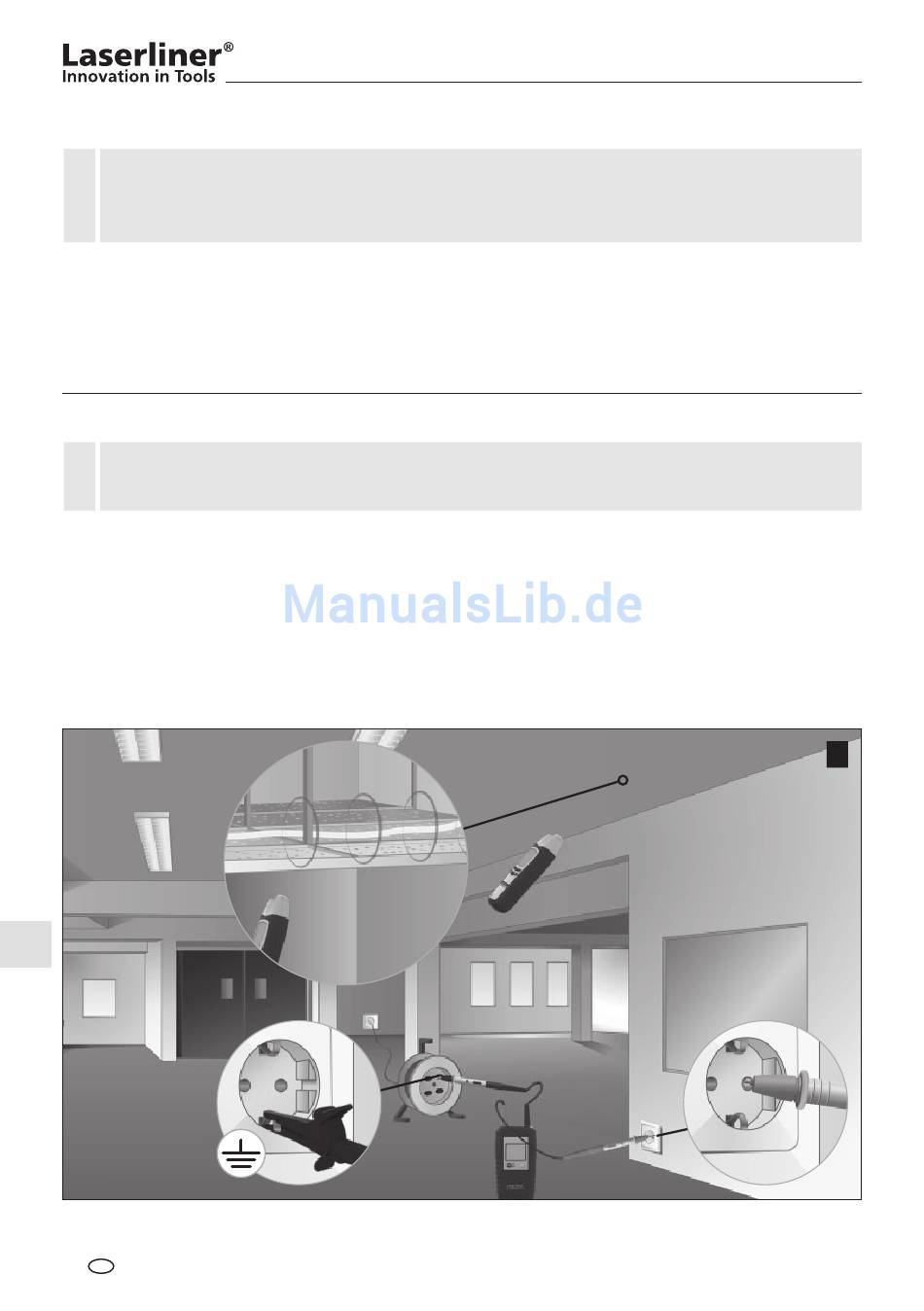

Vastuvõtja saavutab parimaid vastuvõtutulemusi ja seega suuremaid tööraadiusi, kui mõõtejuhtme
(punane) ning tagasijuhi (must) vaheline lõik on võimalikult pikk. Seda on võimalik saavutada nt pikendus-
juhtmega, vt pilti j. Selline paigutus on eriti mõttekas siis, kui tuleb töötada pinge all. Mõõte- ja tagasijuhi
vahekaugus peab olema minimaalselt 2 m. Järgige ka vihjeid 2, 3 ja 6.
Vastuvõtja soovitav seadistus: Automaatne otsingumoodus, vt peatükki 5B.
Vihje 10: Tagasijuhi (must) ühendus võib toimuda ka neutraaljuhi (N) kaudu. Siis peaksid mõõte- ja taga-
sijuht samas vooluahelas paiknema.
236 EE
j
