Mittauksen valmistelu
6
Mittaukset voi periaatteessa tehdä sekä jännitteisillä että jännitteetömillä johdoilla. Vastaanottimen vastaa-
nottoalue on yleensä suurempi, jos työskennellään jännitteettömänä. Lähettimen käyttöjännite syötetään
aina laitteen paristosta.
– Mittaukset tulisi aina tehdä jännitteettömiksi kytketyistä johdoista.
!
– Noudata ehdottomasti turvallisuusohjeita, jos on työskenneltävä jännitteisten johtimien parissa.

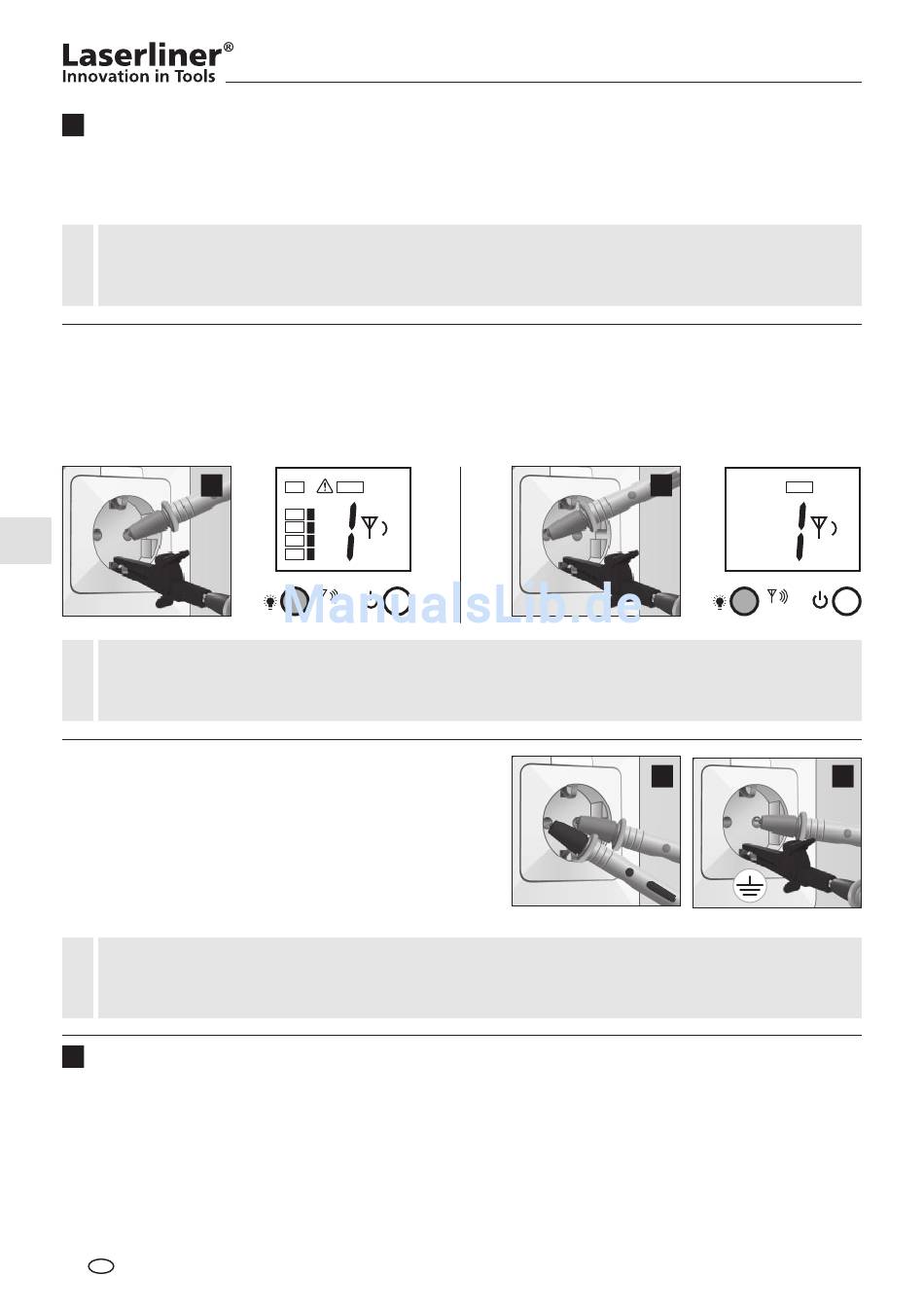

Lähettimellä voi määrittää jännitteisistä johtimista vaihejohtimen. Sitä varten kytke musta kaapeli (-)
suojajohtimeen ja punainen kaapeli (+) mitattavaan johtimeen. Kyseessä on vaihejohdin, jos jännite näkyy
näytössä ja näytetään myös varoitusmerkki (esimerkki a). Jos näitä ei näytetä, kysymyksessä on nollajohdin
N (esimerkki b), käyttöjännitettä ei ole tai suojajohdin on kytketty väärin.
a
!
Jos mittauspiirissä jo on vikavirtaa, voi vikavirtakytkin laueta lähettimen antaman lisävirran vuoksi.
Turvallisuussyistä tulisi jännitteisillä johdoilla työskenneltä-
essä lähetin kytkeä vain vaiheeseen nollajohdinta vasten
(esimerkki c). Jos kuitenkin lähetin kytketään vaiheeseen
suojajohdinta vasten (esimerkki d), on varmistettava, että
suojajohdin on oikein maadoitettu ja toimii turvallisesti.
Jos näin ei ole, saattavat kaikki maahan yhteydessä olevat
osat olla jännitteisiä.
!
Noudata paikallisten ja kansallisten viranomaisten antamia turvallisuusmääräyksiä, kun tarkistat
suojajohtimen toimintaturvallisuutta.
7
Käyttöalueet
Pääsääntöisesti on kolme käyttötapaa:
A. Käyttö vastaanottimen kanssa: Jännitteisten johtimien haku.
B. Yksinapainen käyttölähettimen ja vastaanottimen kanssa: Mittaukset eri lähtö- ja paluujohdoilla, ks.
kohdan 7B kuva d ja e.
C. Kaksinapainen käyttö lähettimen ja vastaanottimen kanssa: Mittaukset yhteisellä lähtö- ja paluujohdolla
samassa kaapelissa, ks. kuva c.
120
FI
Volt
CODE
230
120
50
LEVEL
12
LEVEL
b
CODE
LEVEL
LEVEL
c
d
