Области применения
7
Поиск напряжений
7A

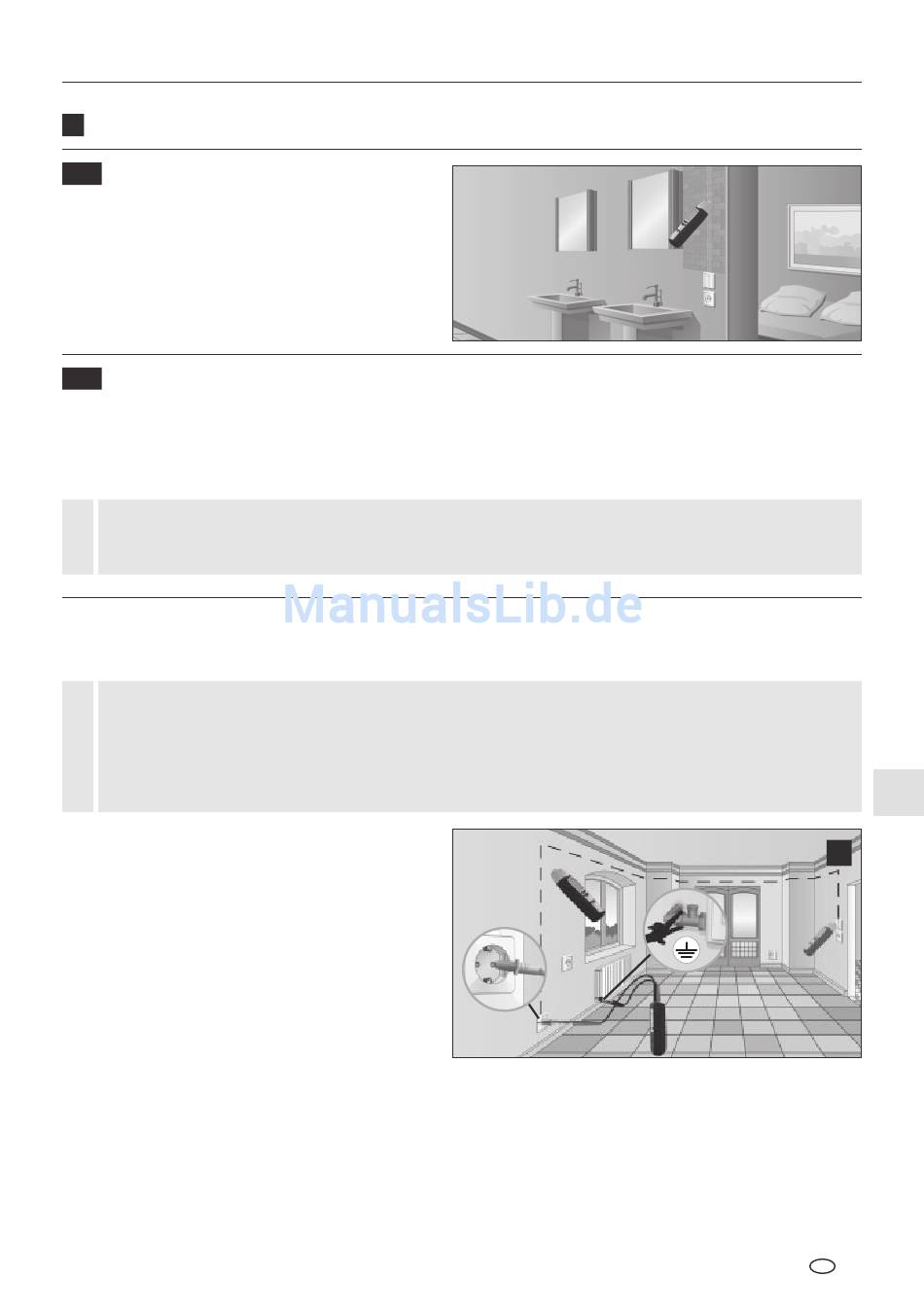

Включить приемник и перейти в режим
сетевого напряжения. Теперь прибор
обнаруживает токоведущие провода, и
можно отслеживать ход токоведущего
провода. Передатчик при этом не нужен. См.
также раздел 5A.
Однополюсные измерения (провода, идущие вперед и назад, разделены)
7B
Здесь передатчик подсоединяется только к одному проводнику в многожильном кабеле. В этом случае
через данный проводник проходит высокочастотный сигнал передатчика. Обратным проводником
является земля, а в идеале - заземляющий провод или другое качественное соединение на корпус. Глубина
при определении местонахождения составляет не более 2 м и зависит от окружающего материала.
– Для достижения оптимальных результатов поиска следует хорошо заземлять сигнал
!
передачи от передатчика.
– При работах под напряжением обязательно соблюдать правила техники безопасности.
Примеры применения с одним полюсом
7B-1 Отслеживание проводов / поиск розеток
– Обесточить измерительную цепь.
– Подаваемый сигнал передачи в подводящей линии может перейти на другие провода,
!
если те на достаточно длинных отрезках проходят параллельно подводящей линии.
– Для достижения большей дальности действия может быть целесообразно отделить
провод, на котором проводятся измерения, от остальной измерительной цепи.
Подсоединить передатчик к измеряемому
проводу и к защитному проводу, см. рис. d в
главе 6. Затем включить приемник и начать
поиск. Рекомендуемая настройка приемника:
Режим ручного поиска, максимальная
чувствительность, см. раздел 5C. Совет
1: Вместо защитного провода в качестве
заземления можно использовать, например,
радиаторы системы отопления, см. рис. e. При
этом необходимо удостовериться в том, что
радиатор отопления правильно заземлен.
Совет 2: Ход провода можно легко отслеживать с помощью акустического сигнала, столбикового
индикатора и точных цифровых показаний. Если требуется точная регистрация прохождения
провода, необходимо просто отметить места, где точные цифровые показания выдают
наибольшие значения.
Совет 3: Если повысить мощность выходного сигнала с уровня 1 на уровень 3, дальность действия
возрастает в пять раз.
Совет 4: Чтобы наилучшим образом ограничить участок, где находится искомый провод, можно
также заземлить параллельные провода.
CableTracer Pro
e
