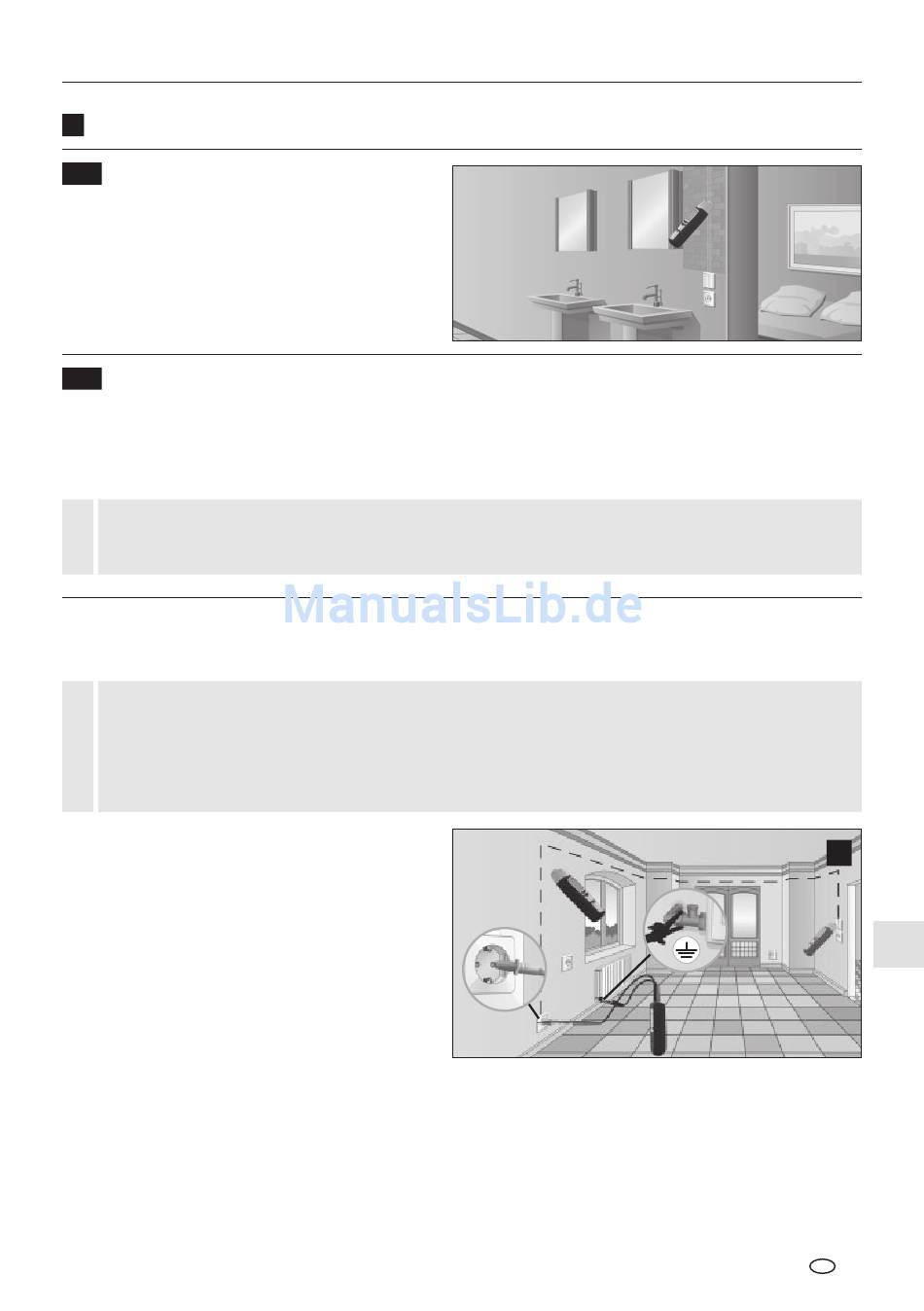

Kasutusvaldkonnad
7
7A
Pingeotsing
Lülitage vastuvõtja sisse ja lülituge võrgupin-
gemoodusesse. Seade tuvastab nüüd pinge all
olevaid juhtmeid ja sellega saab jälgida pinge all
oleva juhtme jooksmist. Seejuures pole saatjat
tarvis. Vt selle kohta ka peatükki 5A.
7B
Ühepooluselised rakendused (eraldatud sinna- ja tagasijuhid)
Siin ühendatakse saatja mitmesoonelisel kaablil ainult ühe juhi külge. Siis voolab selle juhi kaudu saatja
kõrgsageduslik signaal. Tagasijuhiks on maa, ideaalsel juhul maajuht või mõni teine hea massiühendus.
Lokaliseerimissügavus on maksimaalselt 2 m ning sõltub ümbritsevast materjalist.
– Saatja saatesignaal peaks olema optimaalsete otsingutulemuste saavutamiseks korralikult maandatud.
!
– Pidage pinge all töötades ohutusjuhistest tingimata kinni.
Ühepooluseliste rakenduste näited
7B-1 Juhtmetele järgnemine / pistikupesade otsimine
– Lülitage mõõteahel pingevabaks.
!
– Toitejuhtmesse sisestatud saatesignaal võib teistele juhtmete üle kanduda, kui need jooksevad
pikema teekonna vältel toitejuhtmega paralleelselt.
– Suuremate tööraadiuste saavutamiseks on mõttekas mõõdetav juhe ülejäänud mõõteahelast eraldada.
Ühendage saatja mõõdetava juhtme ja kaitsejuhi
külge, vt pilti d peatükis 6. Seejärel lülitage vastu-
võtja sisse ning alustage otsingut.
Vastuvõtja soovitav seadistus: Manuaalne otsingu-
moodus, maksimaalne tundlikkus, vt peatükki 5C.
Vihje 1: Alternatiivselt kaitsejuhile võib maandu-
sena toimida nt ka küttesüsteem, vt pilti e. Selleks
peab olema kindlaks tehtud, et kütteseade on
korrektselt maandatud.
Vihje 2: Signaalhelide, tulpnäidu ja numbrilise
täppisnäidu abil on võimalik juhtme jooksu-
le hõlpsalt järgneda. Kui juhtme jooksmist peab tuvastama täpselt, siis märgistage lihtsalt kohad, kus
numbriline täppisnäit kõrgeimat väärtust näitab.
Vihje 3: Tööraadius suureneb viiekordseks, kui saatja väljundvõimsus seatakse Level 1 pealt 3 peale.
Vihje 4: Otsitava juhtme parema piiritlemise võimaldamiseks võib olla mõttekas temaga paralleelsed juht-
med samuti maandada.
CableTracer Pro
