7B-2 Leidingonderbrekingen opsporen
- Schakel het meetcircuit spanningsvrij
!
- In geval van een leidingonderbreking moet de overgangsweerstand meer dan 100 k bedragen.

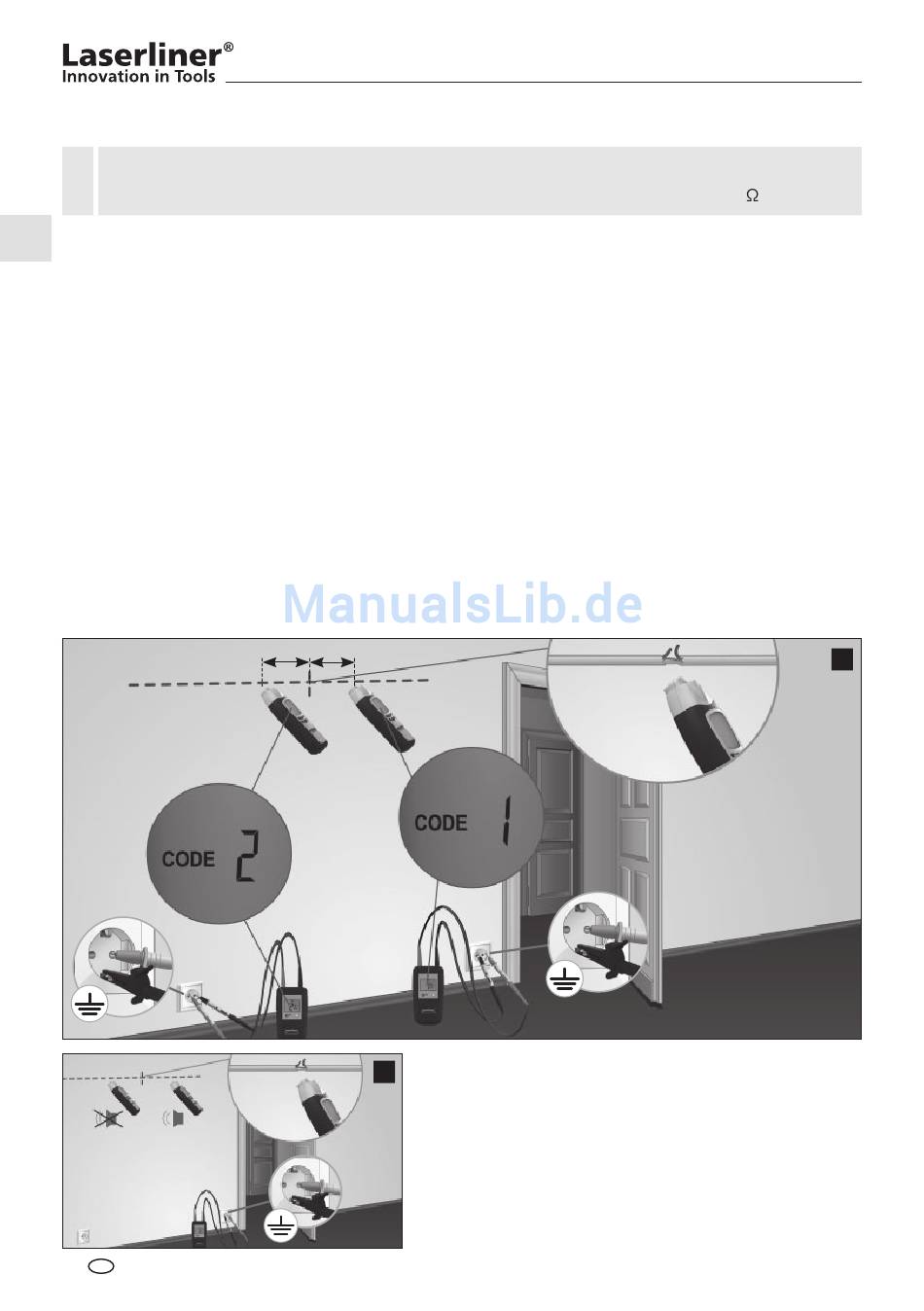

Bij deze toepassing kunnen twee zenders worden gebruikt. De tweede zender is niet bij de set inbegrepen,
maar is als toebehoren verkrijgbaar. Stel de zenders in op verschillende zendcodes en sluit de te meten leiding
en de veiligheidsgeleider aan, zie afbeelding f in hoofdstuk 4 en 6. Schakel vervolgens de ontvanger in en zoek
het verloop van leiding. De plaats van de leidingonderbreking bevindt zich exact in het midden tussen de beide
weergegeven zendcodewaarden op het LC-display. Neem ook de tips 1 t/m 3 in acht.
Aanbevolen instelling bij de ontvanger: handmatige zoekmodus, maximale gevoeligheid, zie hoofdstuk 5C.
Tip 5: het punt van de onderbreking kan door bijstellen van de gevoeligheid aan de ontvanger en het
uitgangsvermogen van de zender systematisch worden beperkt.
Tip 6: om optimale resultaten te bereiken, dienen ook alle leidingen te worden geaard die niet voor de
meting vereist zijn. Dit geldt vooral voor alle niet gebruikte, afzonderlijke geleiders in meeraderige kabels
en mantelleidingen. Het niet-aarden van deze leidingen kan leiden tot overspraak van het ingevoerde
signaal (door capacitieve en inductieve koppelingen). Het punt van de onderbreking kan niet meer voldo-
ende worden beperkt.
Tip 7: de opsporing van storingen in elektrische vloeren functioneert op dezelfde wijze. Let hierbij op dat
zich boven de verwarmingsdraden geen geaarde afschermfolie bevindt. Onderbreek zo nodig de verbin-
ding van de folie met de aarde.
38 NL
= =
Bij werkzaamheden met één zender kan het punt van de
g
leidingonderbreking door mogelijke overspraak van het
elektromagnetische veld niet zo exact worden bepaald, zie
hiervoor afbeelding g. In dit geval geeft de ontvanger het
zendsignaal na de leidingonderbreking aan door middel
van een duidelijk zwakker wordend signaal. De onderbre-
king bevindt zich op het punt waar het signaal zwakker
begint te worden.
f
