7B-2 Juhtmekatkestuste leidmine
– Lülitage mõõteahel pingevabaks.
!
– Juhtmekatkestuse korral peab olema üleminekutakistus suurem kui 100 k .
Selles rakenduses võib kasutada kahte saatjat. Teine saatja ei sisaldu komplektis ja on saadaval tarvikuna.

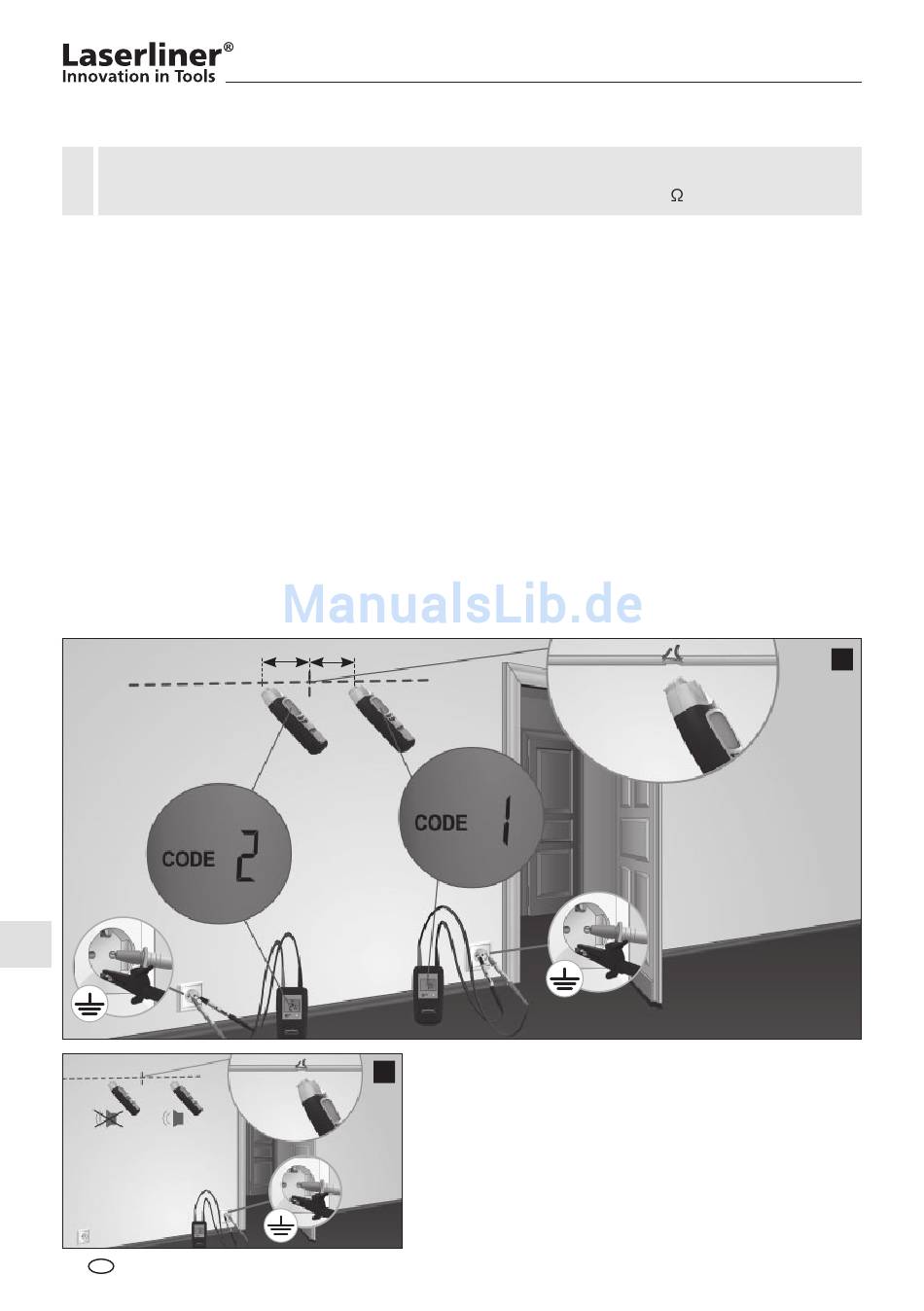

Seadistage saatjad erinevatele saatekoodidele ja ühendage mõõdetava juhtme ning kaitsejuhi külge, vt
pilti f ja peatükke 4 ning 6. Seejärel lülitage vastuvõtja sisse ning alustage juhtmejooksu otsingut. Juhtmekatke-
stuse koht asub täpselt mõlema LC-displeil näidatava saatekoodiväärtuse keskel. Järgige ka vihjeid 1 kuni 3.
Vastuvõtja soovitav seadistus: Manuaalne otsingumoodus, maksimaalne tundlikkus, vt peatükki 5C.
Vihje 5: Vea asukohta on võimalik vastuvõtja tundlikkuse ja saatja väljundvõimsuse ümberseadistamisega
süstemaatiliselt sisse piirata.
Vihje 6: Optimaalsete tulemuste saavutamiseks tuleks maandada ka kõik mõõtmisel mittekasutatavad
juhtmed. See kehtib eriti mitmesooneliselt kaablitel ja manteljuhtmetel kõigi mittekasutatavate üksi-
kjuhtide kohta. Kui neid ei maandata, siis võib esineda sisestatud signaali ülekandumist (kapatsitiivsete ja
induktiivsete sidestuste kaudu). Vea asukohta pole siis võimalik piisaval määral sisse piirata.
Vihje 7: Elektriliste põrandate puhul toimub veaotsing sarnasel viisil. Jälgige siinkohal, et küttetraatidest
ülalpool ei asuks varjestusfooliumi. Vaj. ühendage see maaühenduse küljest lahti.
234 EE
= =
Ühe saatjaga töötades ei saa juhtmekatkestuse asukohta
g
elektromagnetilise välja võimaliku ülekandumise tõttu nii
täpselt kindlaks määrata, vt selle kohta pilti g. Sel juhul
näitab vastuvõtja saatesignaali juhtmekatkestuse järel
tunduvalt langenud kujul. Katkestus paikneb kohas, kus
algab signaali langus.
f
