7B-5 Εύρεση μη αγώγιμων σωλήνων εγκαταστάσεων
– Σε κανάλια καλωδίων, εξουδετερώστε πλήρως την τάση σε αγωγούς που κατά τα άλλα βρίσκονται
!
εντός του σωλήνα και συνδέστε τους με μία γείωση.
– Εξουδετερώστε πλήρως την τάση στο κύκλωμα μέτρησης.
Οδηγήστε έναν αισθητήρα καλωδίου (χάλκινο σύρμα) ή ένα σύρμα έλξης στο μη αγώγιμο σωλήνα
εγκατάστασης. Συνδέστε τον πομπό με το κόκκινο καλώδιο (+) στον αισθητήρα και το μαύρο καλώδιο (-) σε
μία γείωση και ενεργοποιήστε τον. Στη συνέχεια ενεργοποιήστε το δέκτη και ξεκινήστε την αναζήτηση. Ο
δέκτης μπορεί τώρα να βρει την πορεία των σωλήνων εγκατάστασης με τη βοήθεια του αισθητήρα. Προσέξτε
ομοίως τη συμβουλή 3.
Συνιστώμενη ρύθμιση στο δέκτη: Αυτόματη λειτουργία αναζήτησης, βλέπε κεφάλαιο 5B.
7B-6 Εντοπισμός αγωγών σε μη προσβάσιμα σημεία
– Εξουδετερώστε πλήρως την τάση στο κύκλωμα μέτρησης.
!
– Σε εργασίες με τάση τηρείτε οπωσδήποτε τις υποδείξεις ασφαλείας.

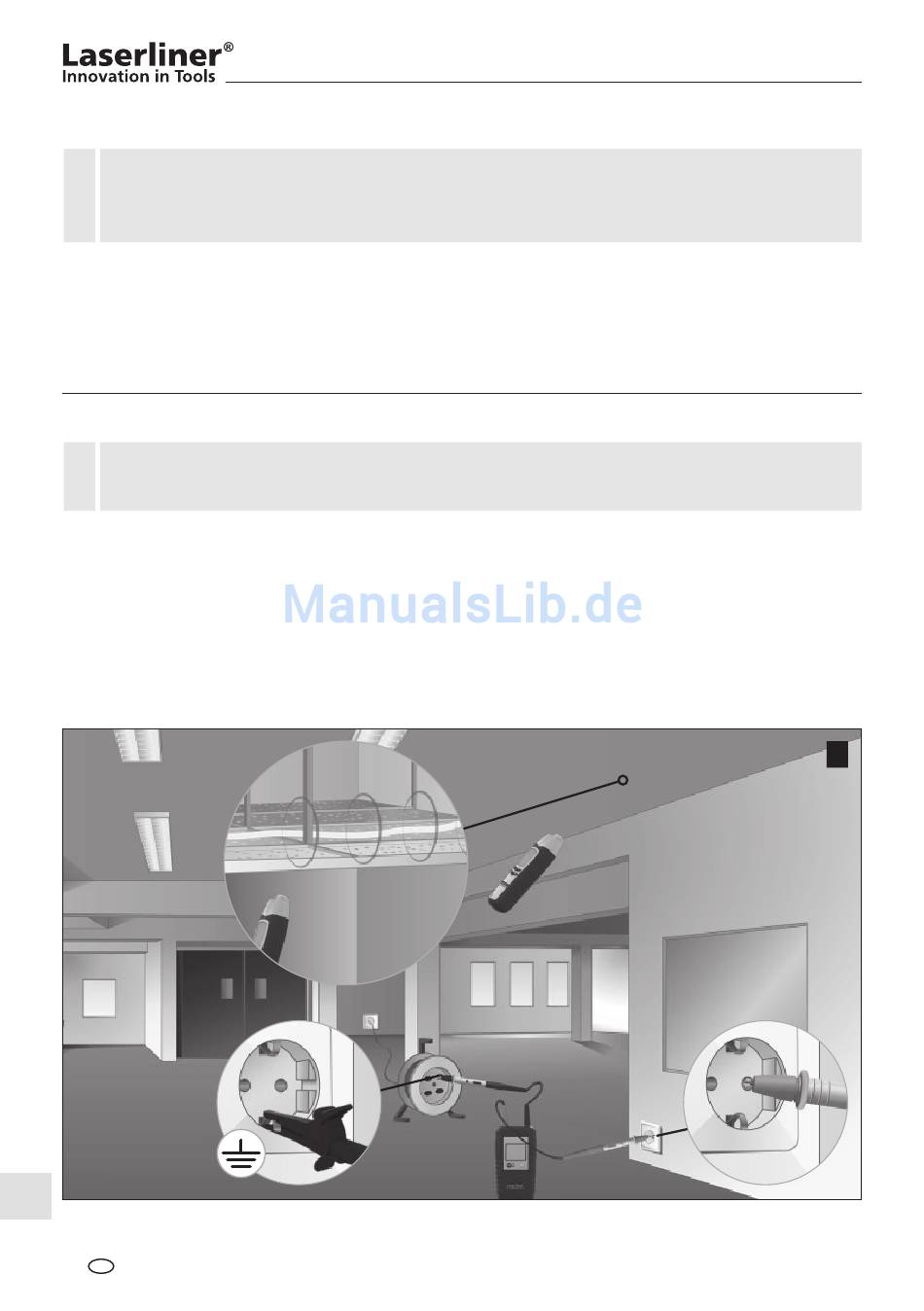

Ιδανικά αποτελέσματα λήψης και συνεπώς μεγαλύτερη εμβέλεια επιτυγχάνει ο δέκτης όταν ο βρόχος μεταξύ
αγωγού μέτρησης (κόκκινος) και αγωγού επιστροφής (μαύρος) είναι κατά το δυνατό μεγάλος. Αυτό μπορεί να
επιτευχθεί π.χ. με ένα καλώδιο επέκτασης, βλέπε εικόνα j. Αυτή η διάταξη είναι ιδιαίτερα χρήσιμη, όταν πρέπει
να γίνει εργασία με τάση. Οι αγωγοί μέτρησης και επιστροφής θα πρέπει να έχουν μία ελάχιστη απόσταση
2 m. Προσέξτε ομοίως τη συμβουλή 2, 3 και 6.
Συνιστώμενη ρύθμιση στο δέκτη: Αυτόματη λειτουργία αναζήτησης, βλέπε κεφάλαιο 5B.
Συμβουλή 10: Η σύνδεση του αγωγού επιστροφής (μαύρο) μπορεί να γίνει και μέσω του ουδέτερου αγωγού
(N). Οι αγωγοί μέτρησης και επιστροφής θα πρέπει σε αυτήν την περίπτωση να είναι στο ίδιο ηλεκτρικό
κύκλωμα.
306 GR
j
