7B-5 Encontrar tubos de instalação não condutores
– Em canais de cabos, desligue a corrente das outras linhas que se encontram no tubo e ligue-as a
!
uma massa.
– Desligue a tensão do circuito de medição.
Insira uma sonda de cabos ( o de cobre) ou um o de tracção no tubo de instalação não condutor.
Conecte e ligue o emissor com o cabo vermelho (+) à sonda e o cabo preto (-) a uma massa. De seguida,
ligue o receptor e inicie a procura. O receptor pode agora encontrar o percurso dos tubos de instalação
com a ajuda da sonda. Observe igualmente a dica 3.
Regulação recomendada no receptor: Modo de busca automática, v. capítulo 5B.
7B-6 Localização de condutores em pontos inacessíveis
– Desligue a tensão do circuito de medição.
!
– Em trabalhos sob tensão, é obrigatório observar as indicações de segurança.
O receptor consegue melhores resultados de recepção e, consequentemente, maiores alcances quando
o circuito entre a linha de medição (vermelha) e o condutor de retorno (preto) é o maior possível. Isso

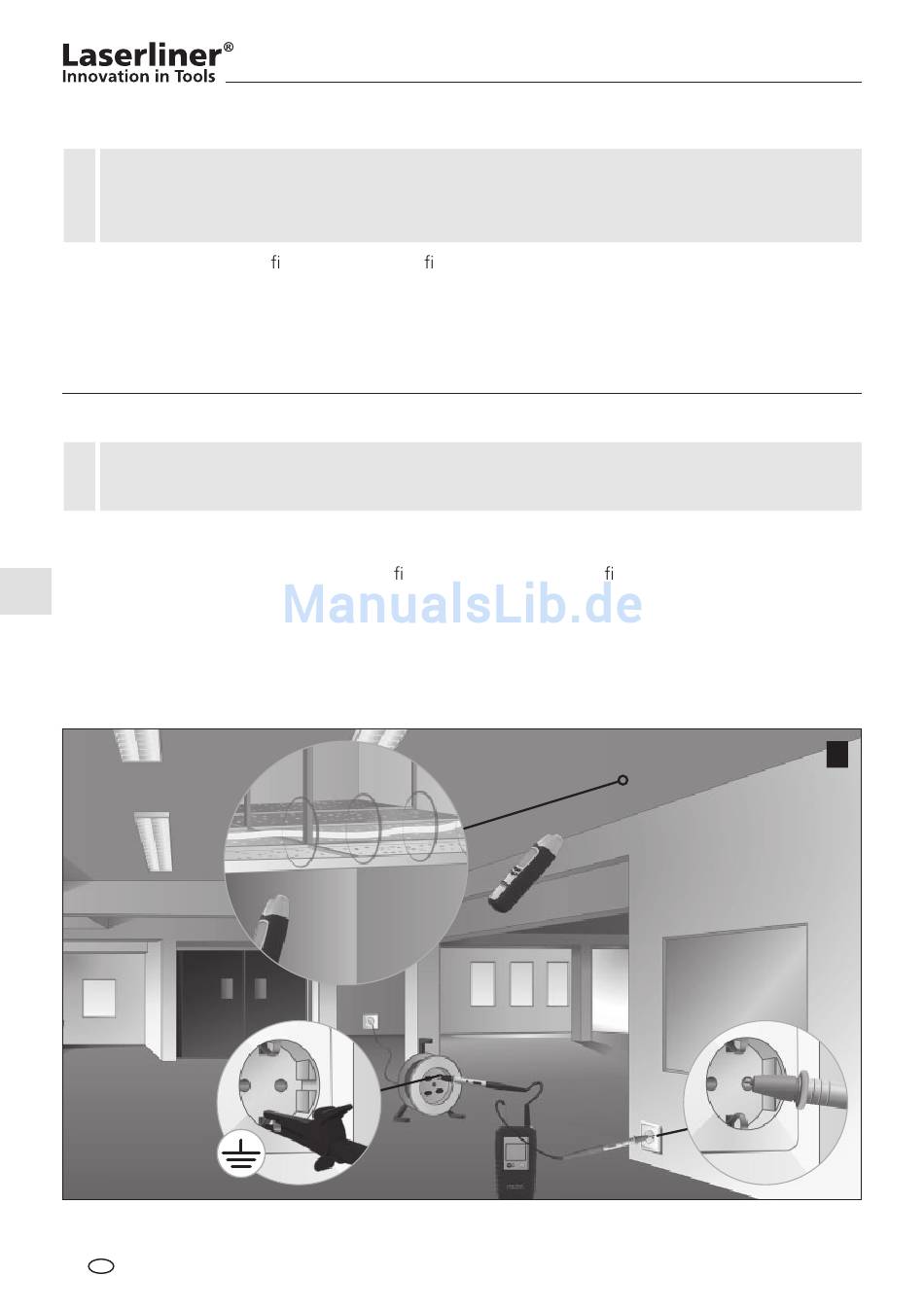

consegue-se com uma extensão do cabo, v. gura j. Esta disposição justi ca-se sobretudo quando se tem
que trabalhar sob tensão. Os condutores de medição e de retorno devem ter uma distância mínima de
2 m. Observe igualmente as dicas 2, 3 e 6.
Regulação recomendada no receptor: Modo de busca automática, v. capítulo 5B.
Dica 10: A conexão do condutor de retorno (preto) pode também ser feita através do condutor neutro (N).
Os condutores de medição e de retorno devem então estar no mesmo circuito eléctrico.
138 PT
j
