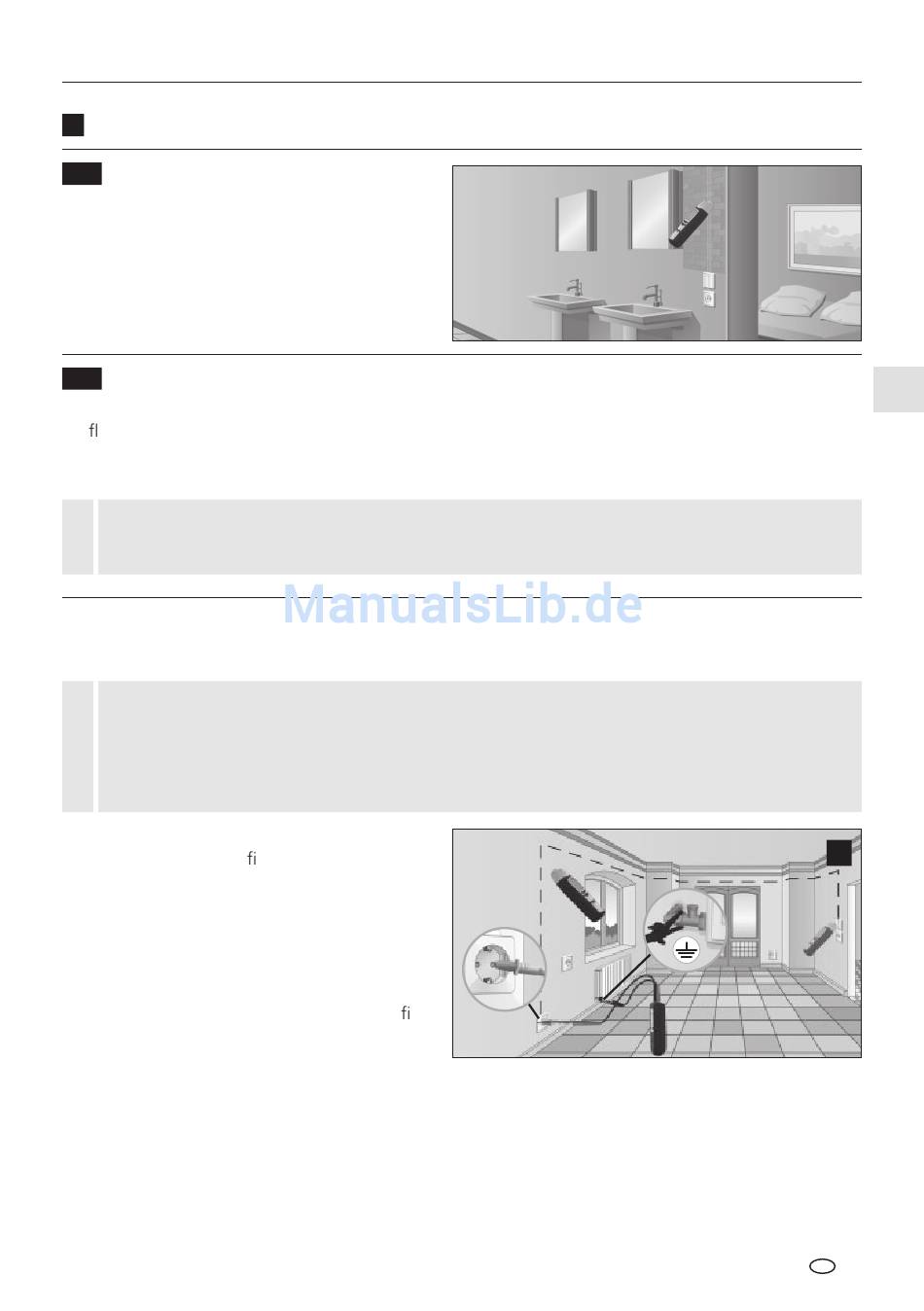

Campos de aplicación
7
7A
Búsqueda de tensión
Encender el receptor y cambiar al modo de ten-
sión de red. Ahora el aparato localiza las líneas
conductoras de tensión, pudiendo seguir el traz-
ado de una línea que se encuentre bajo tensión.
Para esta función no es necesario el emisor. Véase
también el capítulo 5A.
7B
Aplicaciones de un polo (conductor de ida y vuelta separados)
En este caso se conecta el emisor a sólo un conductor en un cable de varios hilos. A través de ese conduc-
tor uye entonces la señal de alta frecuencia del emisor. El hilo de retorno es la tierra, preferentemente el
conductor de tomatierra u cualquier otra conexión a masa adecuada. La profundidad de localización es de
un máximo de 2 m y depende del material envolvente.
– La señal del emisor deberá estar bien conectada a tierra para obtener resultados óptimos en la
!
medición.
– Para trabajar con tensión aplicada es muy importante observar las indicaciones de seguridad.
Ejemplos de aplicaciones de un polo
7B-1 Seguimiento de líneas / búsqueda de enchufes
– Desconectar el circuito a medir de la tensión.
– La señal de emisión aplicada de la línea de alimentación puede transmitirse a otras líneas cuando
!
discurren paralelas a la línea de alimentación durante un tramo largo.
– Para lograr un mayor alcance puede ser recomendable desconectar la línea a medir del resto del
circuito de medición.
Conectar el emisor a la línea a medir y al conduc-
tor de protección, véase gura d del capítulo 6.
Conectar a continuación el receptor y comenzar
la búsqueda. Ajuste recomendado para el re-
ceptor: Modo de búsqueda manual, sensibilidad
máxima; véase capítulo 5C.
Consejo 1: como alternativa al conductor de
protección puede servir de tierra, por ejemplo,
también un radiador de la calefacción; véase -
gura e. Para ello debe comprobarse si el radiador
está correctamente conectado a tierra.
Consejo 2: el trazado de la línea puede ser seguido fácilmente con ayuda de la señal acústica, las barras
y la indicación numérica del valor exacto. Cuando necesite detectar con exactitud el trazado de una línea
bastará con marcar los puntos en los que el valor numérico es más alto.
Consejo 3: el alcance se multiplica por cinco si se aumenta la línea de salida del emisor del nivel 1 al nivel 3.
Consejo 4: para poder delimitar mejor la línea buscada puede ser recomendable conectar a tierra también
las líneas paralelas.
CableTracer Pro
e
ES 79
