7B-2 Знаходження обривів проводів
– Знеструмте вимірюване коло.
!
– У разі обриву проводу перехідний опір має становити більш ніж 100 кОм.

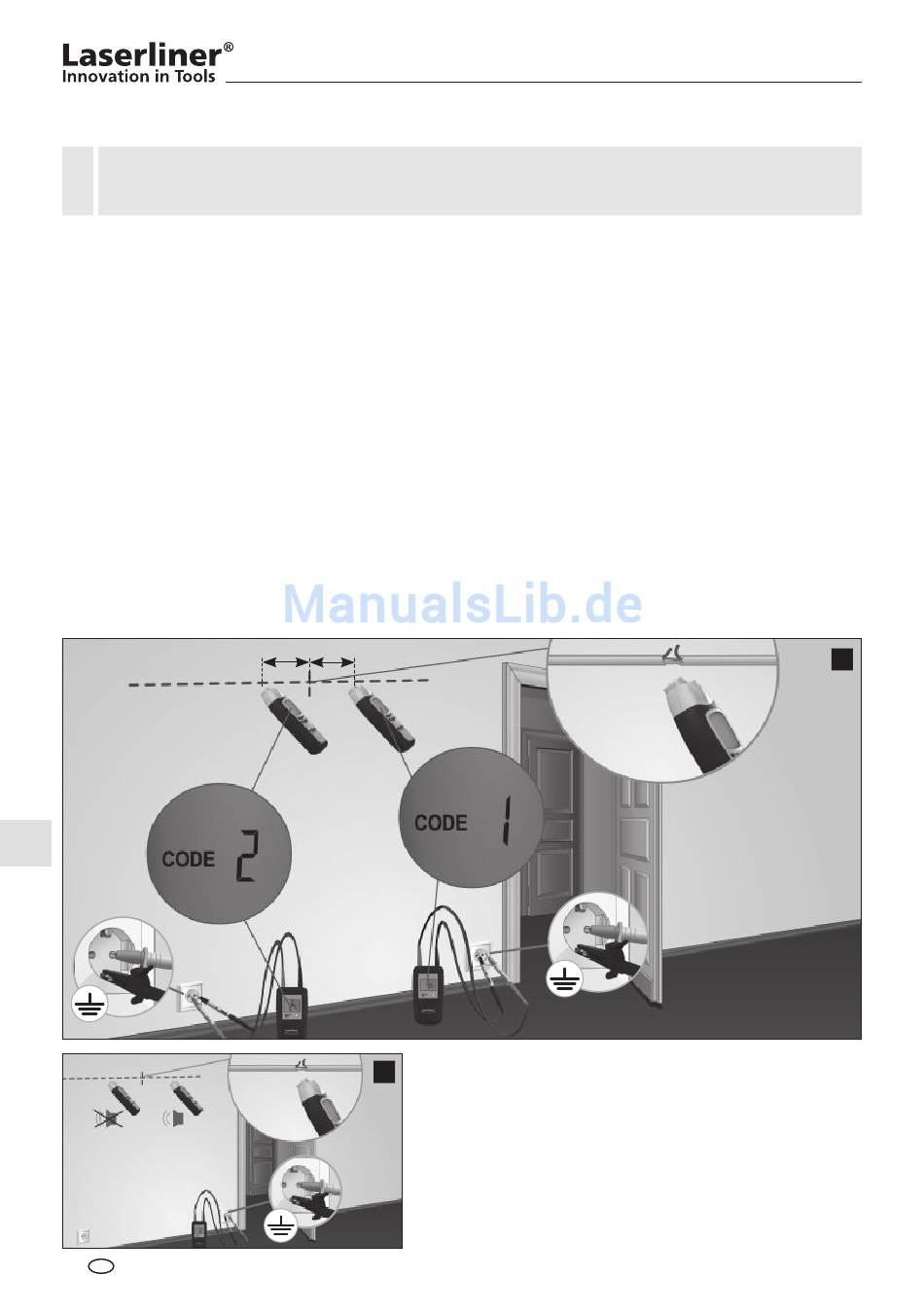

Для цього застосування можна використати два передавача. Другий передавач не входить у
комплект – його можна придбати окремо. Налаштуйте передавачі на різні коди вихідних сигналів
і приєднайте до вимірюваного і захисного проводів (див. рис. f і глави 4 і 6). Потім увімкніть
приймач та відшукайте трасу проводу. Місце обриву проводу знаходиться точно посередині між
двома значеннями кодів на РК-дисплеї. Зважте також на поради 1 - 3.
Рекомендоване налаштування приймача: Ручний режим пошуку, максимальна чутливість (див.
главу 5C).
Порада 5: Місце пошкодження можна методично звузити, змінюючи чутливість приймача та
вихідну потужність передавача.
Порада 6: Щоб отримати оптимальні результати, слід також уземлити усі проводи, не потрібні
для вимірювання. Зокрема це стосується усіх окремих жил багатожильних кабелів і проводів
із захисною оболонкою. Якщо їх не уземлити, це може призвести до перехресних спотворень
підведеного сигналу (через ємнісні та індуктивні зв'язки). Тоді місце пошкодження вже не можна
буде достатньо точно визначити.
Порада 7: Пошук пошкодження в підлозі з електричним обігрівом виконують аналогічно. Перевірте
лише, щоб над нагрівальними кабелями не було уземленої екранувальної фольги. У такому
випадку її слід від'єднати від уземлення.
206 UA
= =
Якщо працювати з одним передавачем, місце обриву
g
проводу не можна визначити так точно через можливі
перехресні перешкоди від магнитного поля (див.
рис. g.) У цьому випадку приймач показує прийнятий
сигнал від обриву з виразним спадом. Обрив
знаходиться у місці, де починається спад сигналу.
f
