Bruksområder
7
7A

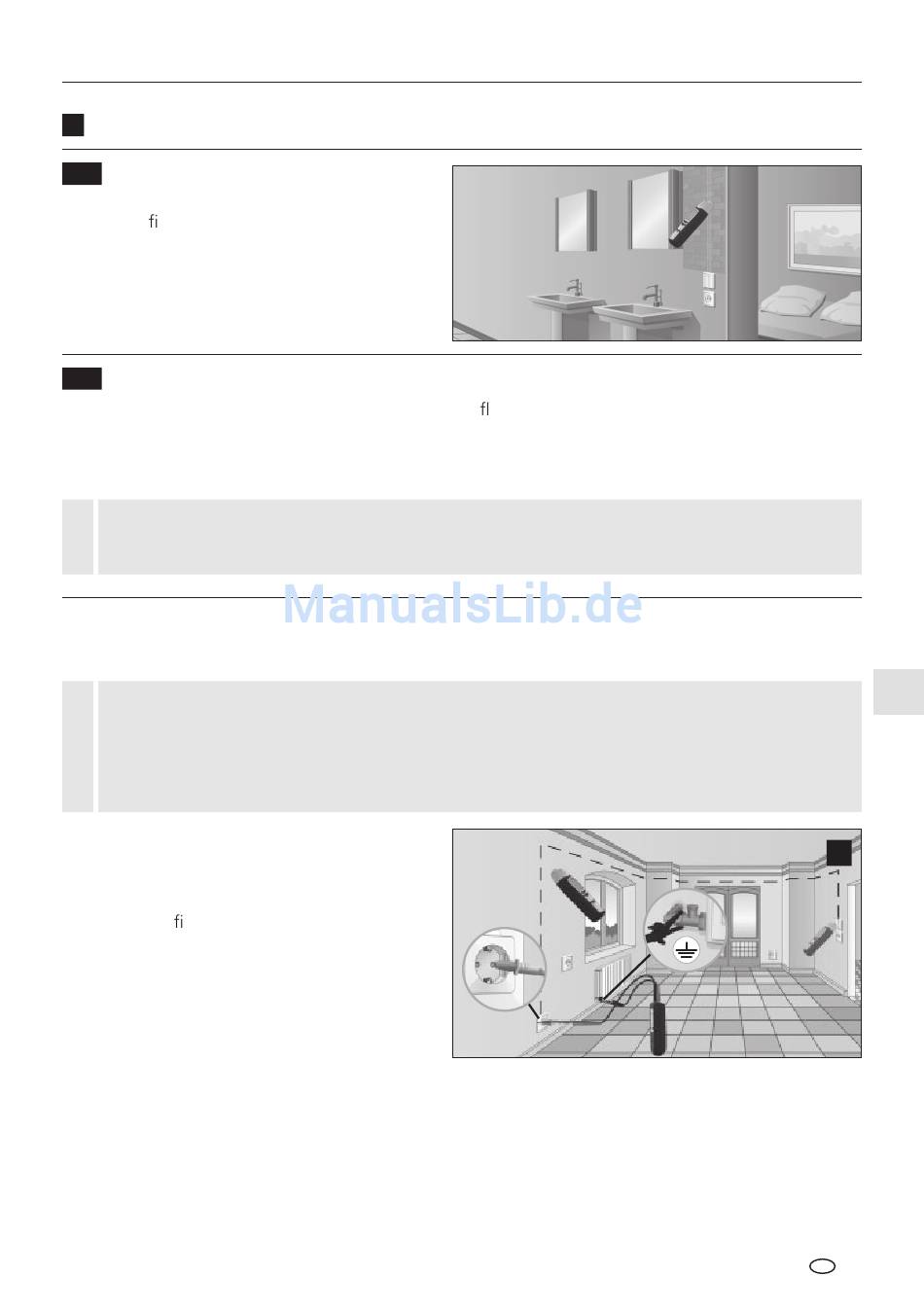

Spenningssøk
Slå på mottakeren og skift over til nettspennings-
modus. Nå nner instrumentet spenningsførende
ledninger, og man kan forfølge hvordan en spen-
ningsførende ledning løper. Senderen behøves
ikke til dette. Se også kapittel 5A i
denne sammenheng.
7B
Enpolede applikasjoner (adskilte tilførsels- og returledere)
Her blir senderen koplet til kun én leder i en kabel med ere ledere. Via denne lederen strømmer da
senderens høyfrekvenssignal. Returlederen er jordingen, i optimalt tilfelle jordingsledningen eller en annen
god jordingsforbindelse. Lokaliseringsdybden er maksimum 2 m og er avhengig av det tilgrensende mate-
rialet.
– Senderens sendesignal må være godt jordet for å oppnå optimale søkresultater.
!
– Ved arbeid underspenning må under alle omstendigheter sikkerhetsinstruksene tas til følge.
Eksempler på enpolede applikasjoner
7B-1 Forfølge ledninger / søke stikkontakt
– Sett målekretsen i spenningsløs tilstand.
– Tilførselsledningens innmatede sendesignal kan overføres til andre ledninger så snart den løper
!
parallelt med tilførselsledningen over lengre strekninger.
– For å oppnå større rekkevidder, kan det være tilrådelig å skille ledningen som skal måles fra den
øvrige målekretsen.
Kople senderen til ledningen som skal måles og
jordingsledningen, se bilde d i kapittel 6. Slå de-
retter på mottakeren og begynn søket. Anbefalt
innstilling på mottakeren: Manuell søkemodus,
maksimum øm ntlighet, se kapittel 5C.
Tips 1: Som alternativ til jordingsledningen kan
eksempelvis også en radiator tjene som jording,
se bilde e. Hvis dette gjøres, må det påses at
radiatoren er korrekt jordet.
Tips 2: Med hjelp av signaltonen, søylediagram-
met og den numeriske presisjonsvisningen er det
lett å forfølge ledningsforløpet. Dersom ledningsforløpet skal registreres nøyaktig, bør ganske enkelt de
stedene markeres der den numeriske presisjonsvisningene viser de høyeste verdiene.
Tips 3: Rekkevidden øker med det femdobbelte dersom senderens utgangseffekt økes fra nivå 1 til nivå 3.
Tips 4: For bedre å kunne lokalisere ledningen, kan det være lurt også å gjorde parallelle ledninger.
CableTracer Pro
e
NO 163
