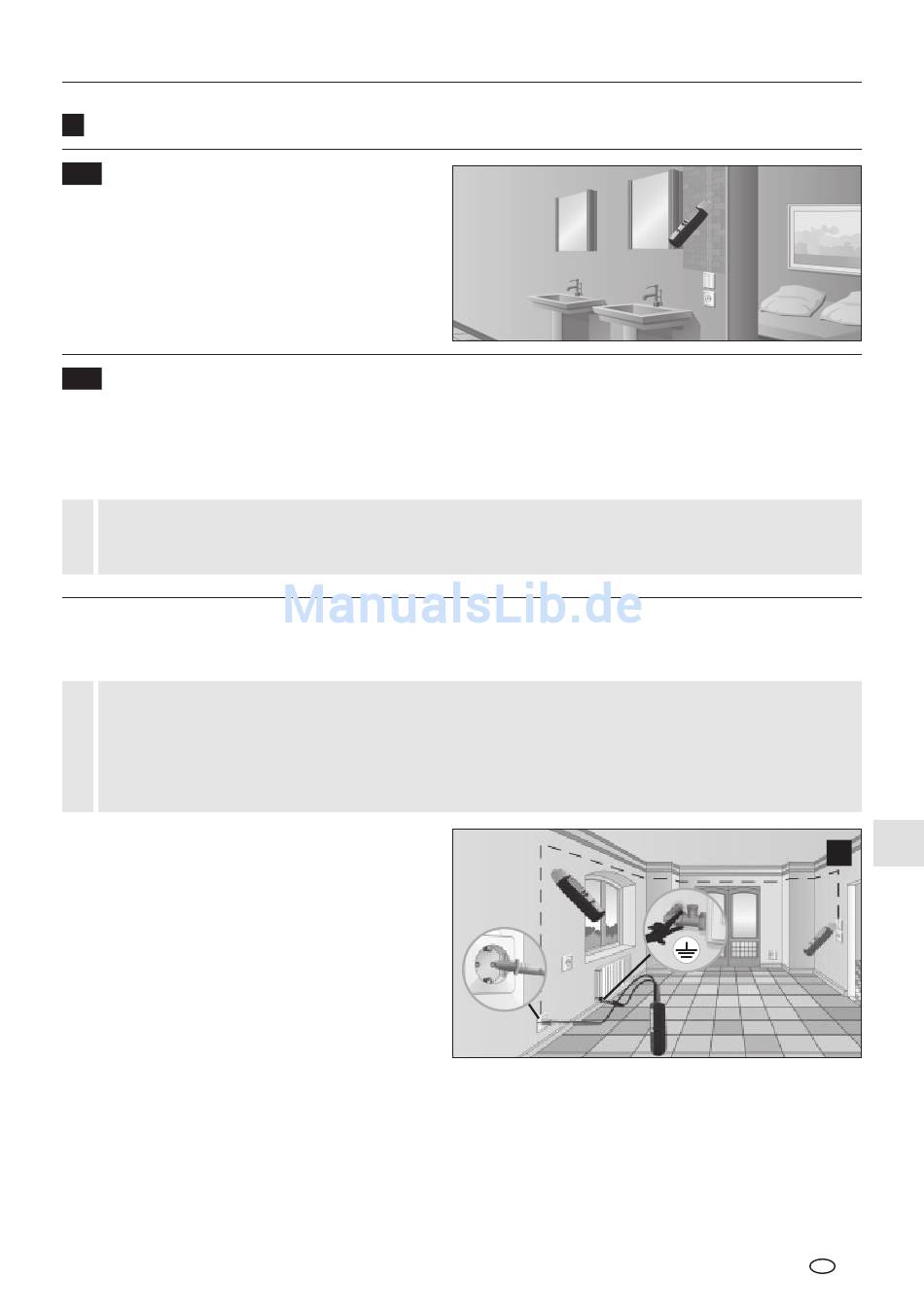

Області застосування
7
Пошук напруги
7A
Увімкніть приймач і перемкніть його в
режим мережевої напруги. Тепер прилад
знаходитиме проводку під напругою і можна
буде трасувати проводку під струмом.
Передавач для цього не потрібен. Див. про це
главу 5A.
Однополюсні застосування (прямий і зворотній проводи відокремлені)
7B
У цьому випадку передавач під'єднують лише до одного проводу в багатожильному кабелі.
Саме по ньому і передається високочастотний сигнал передавача. Зворотній провід є землею, а в
ідеальному випадку — уземлювальним проводом чи іншим гарним з'єднанням із масою. Глибина
визначення становить не більш 2 м і залежить від оточуючого матеріалу.
– Для досягнення оптимальних результатів пошуку сигнал передавача має бути добре
!
уземленим.
– Працюючи під напругою, обов'язково дотримуйтеся вказівок із техніки безпеки.
Приклади однополюсних застосувань
7B-1 Трасування проводки / пошук розеток
– Знеструмте вимірюване коло.
– Надісланий сигнал струму може перенестися на інші проводи, якщо ті на довгій ділянці
!
тягнуться паралельно до проводу, на який подається сигналу струму.
– Щоб досягти більшої дальності дії, може бути доцільним відокремити вимірюваний провід
від решти кола.
Приєднайте передавач до вимірюваного
проводу та захисного проводу (див. рис. d
у главі 6). Потім увімкніть приймач і почніть
пошук. Рекомендоване налаштування
приймача: Ручний режим пошуку,
максимальна чутливість (див. главу 5C).
Порада 1: Як альтернатива захисному
проводові уземленням може служити,
наприклад, опалення (див. рис. e). Але слід
переконатися, що воно правильно уземлене.
Порада 2: Трасу проводки можна легко
визначити за допомогою звукового сигналу, стовпчикового індикатора та цифрової точної
індикації. Якщо необхідно точно визначити трасу проводки, достатньо лише промаркувати місця,
де значення цифрової точної індикації найвищі. Порада 3: Дальність дії зросте у п'ять разів, якщо
збільшити вихідну потужність передавача з рівня 1 до рівня 3.
Порада 4: Щоб краше визначити трасу розшукуваного проводу, доцільно уземлити також
паралельні йому проводи.
