Διπολικές εφαρμογές (κοινοί αγωγοί τροφοδοσίας και επιστροφής)
7C
Αυτές οι μετρήσεις μπορούν να εκτελούνται σε σωστά συνδεδεμένα ηλεκτρικά κυκλώματα (χωρίς σημεία βλάβης).
Εδώ ο πομπός συνδέεται σε δύο αγωγούς στο κοινό καλώδιο. Το υψηλής συχνότητας σήμα του πομπού επιστρέφει
μέσω του αγωγού τροφοδοσίας και επιστροφής στο δότη. Οι μετρήσεις μπορούν να εκτελούνται τόσο με τάση
όσο και χωρίς τάση.
Το βάθος εντοπισμού είναι το πολύ 0,5 m και εξαρτάται από το υλικό που περικλείει το ζητούμενο αντικείμενο.
Συμβουλή 11: Σε μετρήσεις με τάση μπορούν να διαφέρουν οι μεμονωμένες φάσεις (L1, L2, L3), π.χ. σε πρίζες, ντουί
λαμπτήρων, διακόπτες φώτων κτλ..
– Για λόγους ασφαλείας, στο κύκλωμα μέτρησης θα πρέπει να εξουδετερώνεται πλήρως η τάση.
– Σε μετρήσεις με τάση, τηρείτε οπωσδήποτε τις υποδείξεις ασφαλείας.
!
– Πρόσθετοι αγωγοί γείωσης και θωρακίσεις στο καλώδιο μειώνουν το βάθος εντοπισμού του δέκτη.
– Οι θωρακίσεις στην περιοχή περιβάλλοντος μειώνουν την εμβέλεια (μεταλλικά καλύμματα,
μεταλλικές βάσεις κτλ.).
Παραδείγματα για μονοπολικές εφαρμογές
7C-1 Εύρεση βραχυκυκλώματος
– Εξουδετερώστε πλήρως την τάση στο κύκλωμα μέτρησης.
!
– Η αντίσταση βραχυκυκλώματος πρέπει να είναι μικρότερη από 20 Ohm. Αυτή μπορεί να εξακριβωθεί
με ένα πολύμετρο. Εάν η αντίσταση είναι μεγαλύτερη από > 20 Ohm, ενδεχομένως η βλάβη να
μπορεί να βρεθεί με ανίχνευση διακοπής αγωγού, βλέπε κεφάλαιο 7B-2.
Συνδέστε τον πομπό στο βραχυκυκλωμένο αγωγό και ενεργοποιήστε τον. Στη συνέχεια ενεργοποιήστε το
δέκτη και ξεκινήστε την αναζήτηση. Ο δέκτης αναγνωρίζει το σήμα μέχρι το σημείο βραχυκυκλώματος,

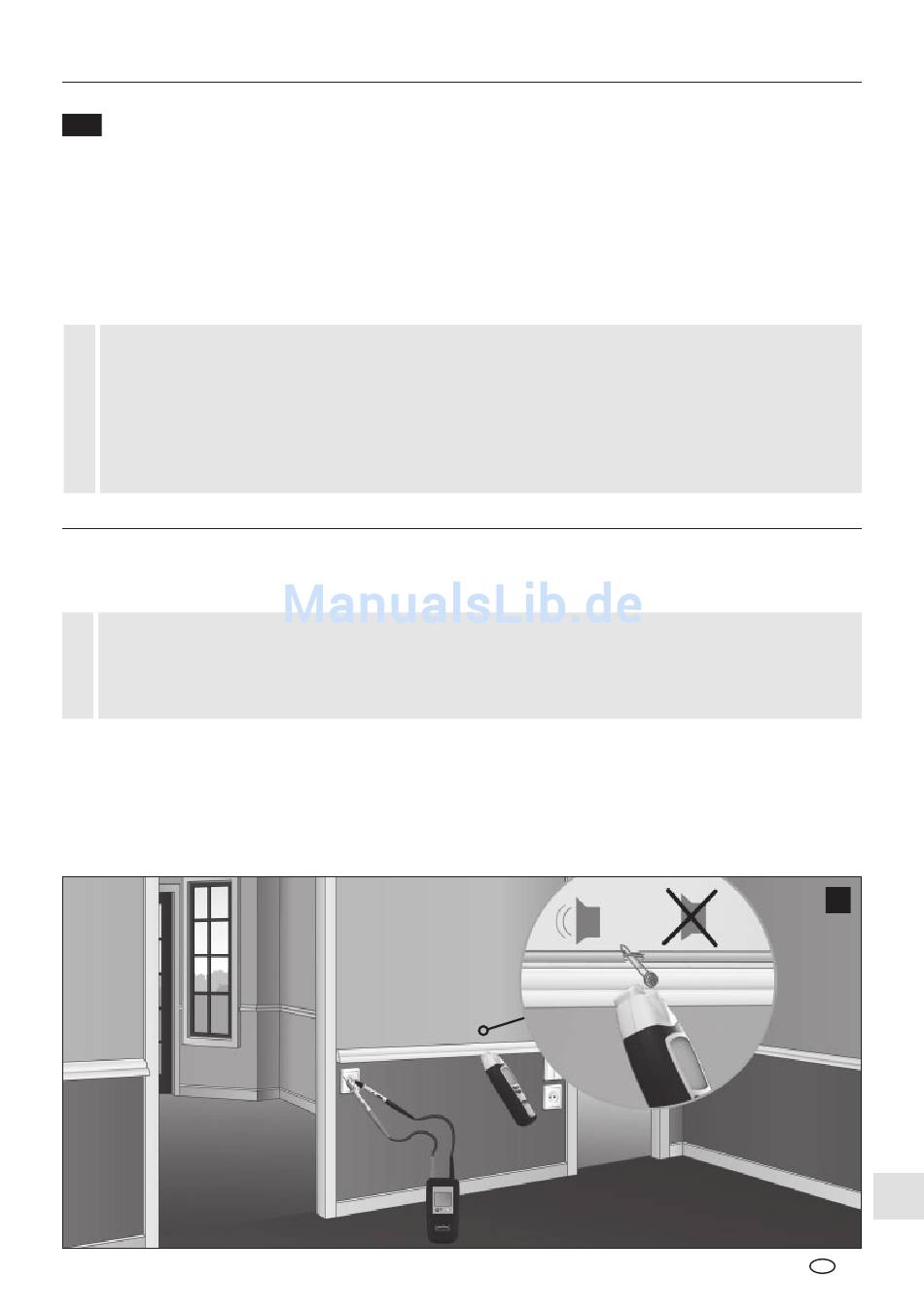

βλέπε εικόνα k. Προσαρμόστε την ευαισθησία του δέκτη και την ισχύ εξόδου του πομπού σταδιακά, μέχρι να
εντοπιστεί το βραχυκύκλωμα.
Συνιστώμενη ρύθμιση στο δέκτη: Χειροκίνητη λειτουργία αναζήτησης, ελάχιστη ευαισθησία, βλέπε κεφάλαιο 5C.
