7B-2 Búsqueda de cortes en la línea
– Desconectar el circuito a medir de la tensión.
!
– Cuando existe un corte en la línea la resistencia de transición debe ser supeior a 100 k .

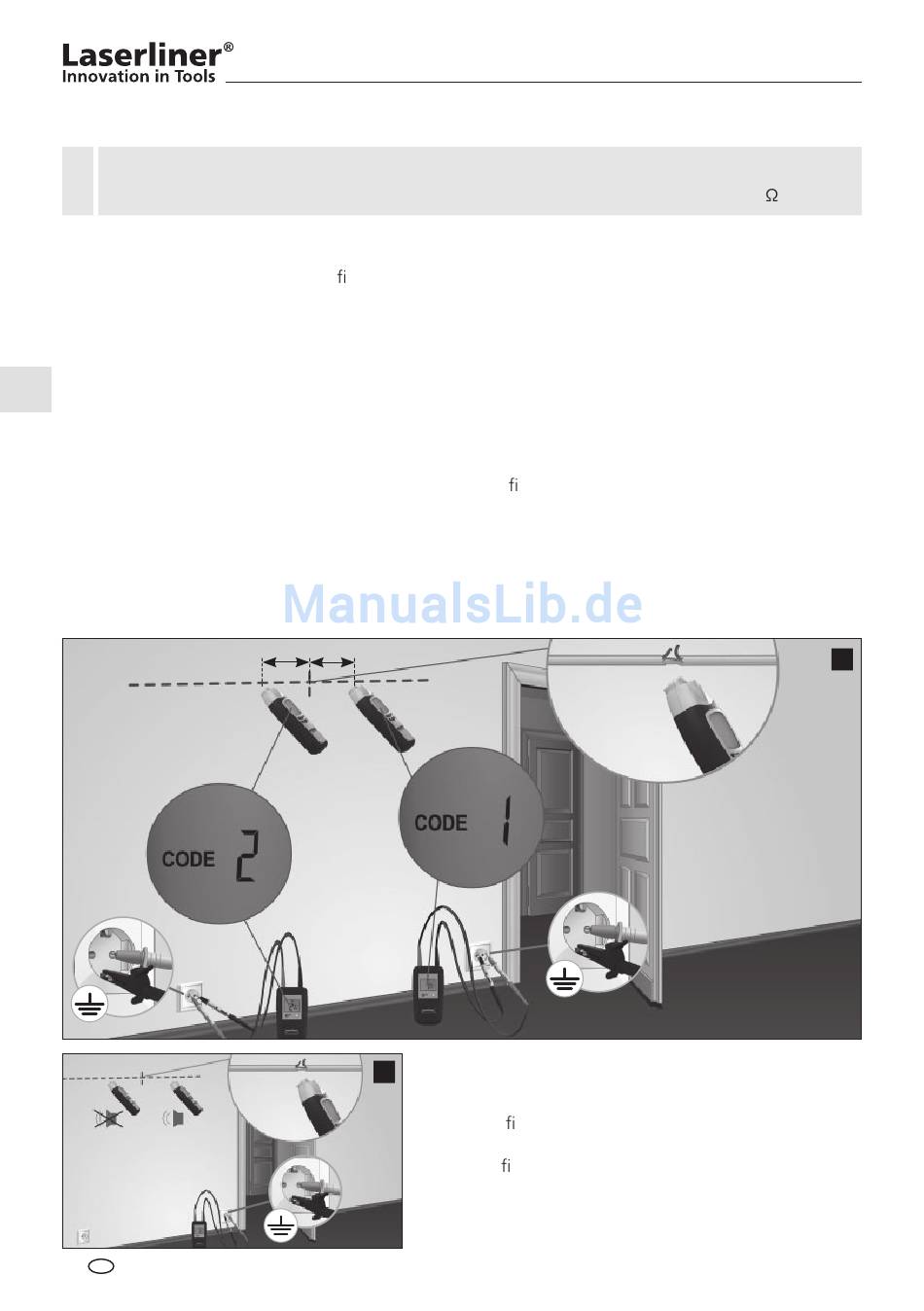

En esta aplicación se puede utilizar dos emisores. El segundo emisor no está incluido en el set y puede ser
adquirido como accesorio. Ajustar el emisor a los distintos códigos de envío y conectar la línea a medir y
el conductor de protección; véase la gura f de los capítulos 4 y 3. Conectar seguidamente el receptor y
buscar el trazado de la línea. El punto de corte de la línea se encuentra exactamente en el centro de los
dos valores del código de emisor en la pantalla LC. Siga también los consejos 1 a 3.
Ajuste recomendado para el receptor: Modo de búsqueda manual, sensibilidad máxima; véase capítulo 5C.
Consejo 5: el punto de corte puede ser delimitado sistemáticamente reajustando la sensibilidad del recep-
tor y la potencia de salida del remisor.
Consejo 6: para obtener un resultado óptimo se debería conectar a tierra también todas las línea que no
formen parte de la medición. Sobre todo los diferentes hilos de un cable de varios hilos y los cables de la
funda. Si no son conectados a tierra pueden producirse interferencias de la señal aplicada (por acopla-
mientos capacitivos e inductivos). Eso impediría delimitar su cientemente el punto de fallo.
Consejo 7: la búsqueda de fallos en los suelos eléctricos funciona de un modo similar. En ese caso debe
observarse que no haya ninguna lámina de apantallamiento puesta a tierra sobre los alambres de calefac-
ción. Separar estos si es preciso de la conexión a tierra.
80 ES
= =
Si se trabaja con un emisor no se puede determinar
g
con precisión el punto de corte de la línea debido a una
posible interferencia del campo electromagnético, véase al
respecto la gura g. En este caso el receptor indica la señal
de emisión tras la interrupción de la línea mediante una
caída mani esta de la señal. El corte se encuentra en el
punto donde se inicia la caída de la señal.
f
